9.5 Операция «Разбиение»
Операция «разбиение»
применяется
для расчленения сложных объектов
на более простые составляющие (т. н.
«примитивы»). Примитивы невозможно
разбить на более простые составляющие.
Все графические объекты AutoCAD условно
можно разделить на несколько категорий:
Объекты первого уровня (примитивы):
Отрезок (линия)
Прямая
Окружность
Дуга
Сплайн
Эллипс
Эллиптическая дуга
Точка
Однострочный текст
Объекты второго уровня:
Полилиния и все ее производные: многоугольник, прямоугольник, кольцо (разбиваются до линий и дуг)
Мультилиния (разбивается до линий)
Многострочный текст (разбивается до однострочного текста)
Штриховка (разбивается до линий)
Размеры (разбиваются до составляющих: текст, линии)
Область (контур)
Блок (разбивается до составляющих объектов)
Объекты третьего уровня:
Блоки, в состав которых входят другие блоки
Операция «разбиение» необратима, т. е. нет возможности объединить ранее разбитый объект типа «размер» в интеллектуальный объект.
9.6 Редактирование текста
Команда «Редактировать текст»
служит
для редактирования любого вида текста:
Многострочного текста
Однострочного текста
Размерного текста
10. Инструмент «Очистка»
Инструмент «Очистка» применяется для того, чтобы очистить чертеж от «мусора», возникающего и накапливающегося в процессе редактирования. Очистка — абсолютно безвредная процедура, она не затрагивает существующие объекты, однако, ее применение крайне эффективно для больших чертежей, которые редактируются в течение длительного времени. Инструмент «Очистка» вызывается из главного меню («Файл -> Утилиты -> Очистить»). Суть его действия в следующем: «Очистка» сканирует чертеж на определения объектов, которые ни разу в чертеже не используются. К таким объектам можно отнести:
Определения блоков, которые существует в чертеже, однако ни разу не были вставлены
Слои, не содержащие ни одного объекта
Текстовые стили, ни разу не употребляющиеся в чертеже
Размерные стили, ни разу не употребляющиеся в чертеже
Другие объекты (типы линий, типы мультилиний, формы, стили печати)
|

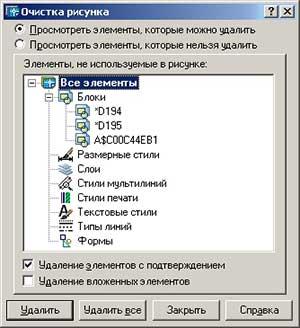

При вызове инструмента «Очистка» появляется диалоговое окно, изображенное на рис. 10.1. В древовидном списке находятся объекты, которые можно удалить (в примере, изображенном на рисунке, найдено три определения блоков). Каждую категорию элементов можно удалить за один раз, либо выбрать и удалить только интересующие элементы. |
|
После удаления выбранных элементов, чертеж снова подвергается сканированию, т. к. бывают случаи, когда после удаления всех блоков на их месте образовывается новый список блоков, для которых удаленные блоки являлись дочерними (т. е. входили в их состав). Очистку чертежа надо производить осознанно, т. к. можно удалить элементы, которые впоследствии понадобятся. В то же самое время, если редактировать в течение недели один и тот же чертеж, то в нем наберется очень много описаний блоков (за счет использования команды копировать/ вставить).
