8.11 Другие команды (Разорвать, Растянуть, Увеличить)
Команда «Разорвать» имеет одну достаточно часто применяемую опцию: «Разорвать в точке». «Разорвать в точке» разрывает один целый объект на два отдельных в указанной точке. Это часто применяется при нанесении фасок или скруглений (см. рис. 8.19).
|
Рисунок 8.19 |

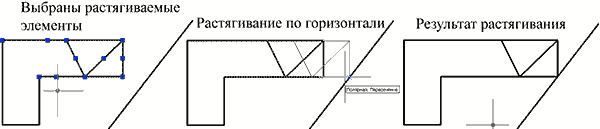

Команда «Растянуть» применяется для растягивания фрагмента контура в определенном направлении. На рисунке 8.20 показан пример растяжения выбранной части контура до другого объекта (линии).
|
Рисунок 8.20 |
Команда «растянуть» сейчас применяется достаточно редко «в чистом виде», т. к. она легко доступна при редактировании «ручками». Команда «Увеличить» служит для редактирования длин объектов или центральных углов дуг. Имеются следующие опции:
изменение на определенную величину (в мм);
изменение на относительную величину (в %);
динамическое изменение;
задание общей длины (в мм).
9. Более сложные объекты
9.1 Штриховка
Штриховка — это заливка замкнутой области упорядоченным узором, называемым «образец штриховки». Диалог создания штриховки представлен на рис. 9.1а, б. |
|

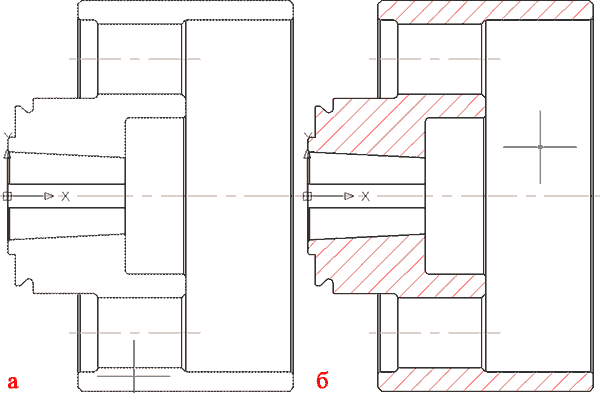

Последовательность применения команды показана на рис. 9.2. Необходимо задать следующие данные:
|
|
|
Рисунок 9.2 |

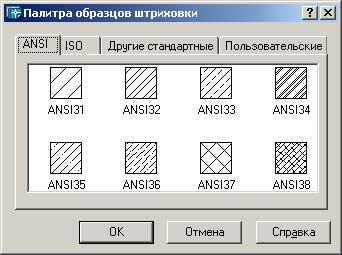

Выбор образцов штриховки производится из стандартных (готовых) наборов, представленных на рис. 9.4. Есть возможность создания пользовательских образцов штриховки, однако этот вопрос в рамках данной работы не рассматривается. Масштабный коэффициент регулирует расстояния между линиями штриховки для того, чтобы подгонять ее масштаб под размеры детали (это особенно актуально при черчении в масштабе 1:1 при наличии деталей большого/ малого размера). |
|
Угол наклона
используется при штриховании примыкающих
деталей. Обратите внимание, что угол
0° соответствует рисунку-образцу
в поле «Структура». Для штриховки
типа «ANSI31» угол 0° соответствует
рисунку
|
|
Обратите внимание, что текст также является островком, поэтому если выбран нормальный или внешний стиль обнаружения островков, то штриховка обтекает текст (рис. 9.5). |
|
