1. Краткое введение и описание элементов программы
|

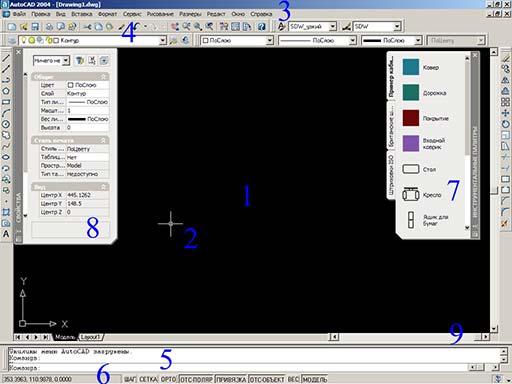

1.1 Круг задач, решаемых AutoCAD Autodesk AutoCAD на сегодняшний день стал стандартом «де-факто» в промышленном двухмерном проектировании. Многие предприятия в разных странах обмениваются между собой чертежами в формате AutoCAD dwg. Основным достоинством AutoCAD является доступность для создания на его базе мощных специализированных расчетно-графических пакетов. Autodesk выпускает две основных линейки продуктов, предназначенных для строителей и архитекторов (Autodesk Architectural Desktop, Autodesk Land, Autodesk Civil Design, Autodesk Map и т. д.) и машиностроителей (Autodesk Mechanical Desktop). Все эти продукты используют AutoCAD как основу, поэтому пользователям, чувствующим себя уверенно в AutoCAD, не составит большого труда начать работать с любым из них. Кроме того, ряд сторонних производителей ПО разрабатывают приложения к AutoCAD, предназначенные для решения узких задач. Например, «Русская Промышленная Компания» выпускает три специализированных приложения под AutoCAD: WinELSO, AutoСПДС, AutoЕСКД. В данной работе рассматривается создание «обычных» плоских чертежей. Изучив данные методические указания, слушатель сможет начать работу с AutoCAD. 1.2 Краткое описание элементов экрана На рис. 1.1 представлен вид рабочего окна AutoCAD 2004.
| ||||
|
1.3 Командная строка AutoCAD — это программа, история которой насчитывает порядка двух десятков лет. Из-за этого, многие элементы программы, которые были актуальны в прошлом, сейчас частично или полностью утратили свою актуальность, но сохранились в интерфейсе программы. Как пример, можно привести экранное меню, которое было актуально во времена, когда компьютер не имел указывающего манипулятора типа «мышь». Командная строка представляет собой средство диалога пользователя и программы. Когда пользователь вызывает команду (либо из главного меню программы, либо, нажимая соответствующую иконку на панелях), в командную строку автоматически вводится название команды. Считается, что пользователь должен сам писать все команды вручную, но для удобства и комфортности все команды перечислены в главном меню и на панелях. Однако вышеперечисленные средства вовсе не исключают использование командной строки. Практически у каждой команды есть либо опции, либо требуется вводить дополнительную информацию (например, координаты точек). В этом случае пользователь должен прочитать вопрос, который появляется в диалоге командной строки и адекватно ответить на него. До этого момента нельзя начинать новую команду и выходить из программы, иначе данная команда будет прервана. В старых версиях AutoCAD при попытке выхода из программы во время выполнения какой-либо команды появлялось сообщение об ошибке. В современных версиях AutoCAD нет необходимости вводить вручную опции команд. Есть возможность назначить появление контекстного меню опций команды при нажатии правой кнопки мыши. 1.4 Управление чертежом с помощью мыши
При создании электронного чертежа
возникает необходимость приближать/отдалять
его на экране компьютера («зумирование»)
и перемещать («панорамирование»).
Для осуществления этих действий,
на стандартной панели предусмотрены
иконки
|
и
.
Нажатие на каждую иконку в процессе
работы отвлекает пользователя
от процесса черчения, поэтому этим
двум действиям в AutoCAD назначены
следующие действия мыши:
) —
вращение ролика мыши
) —
нажатие на ролик (третью кнопку)
мыши
