Электропривод якорно-швартовного устройства

Якорно-швартовное обеспечивает отдачу и выбирание якорной цепи при постановке/съеме судная с якоря и швартовке.

Виды ЯШУ:

•Шпиль (вертикальный)

•Брашпиль (горизонтальный)

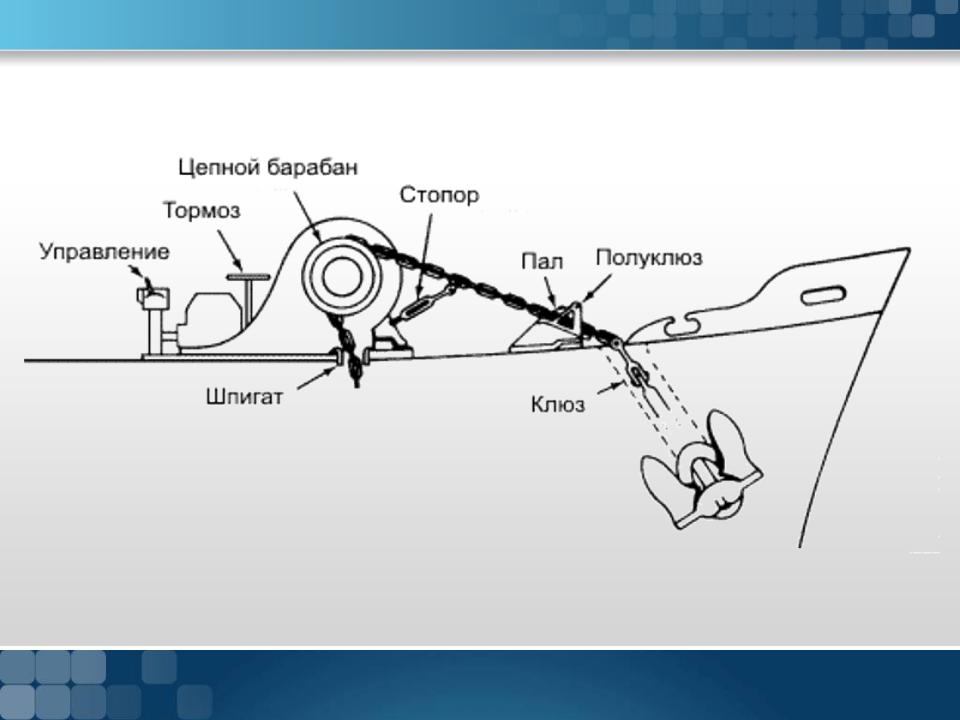

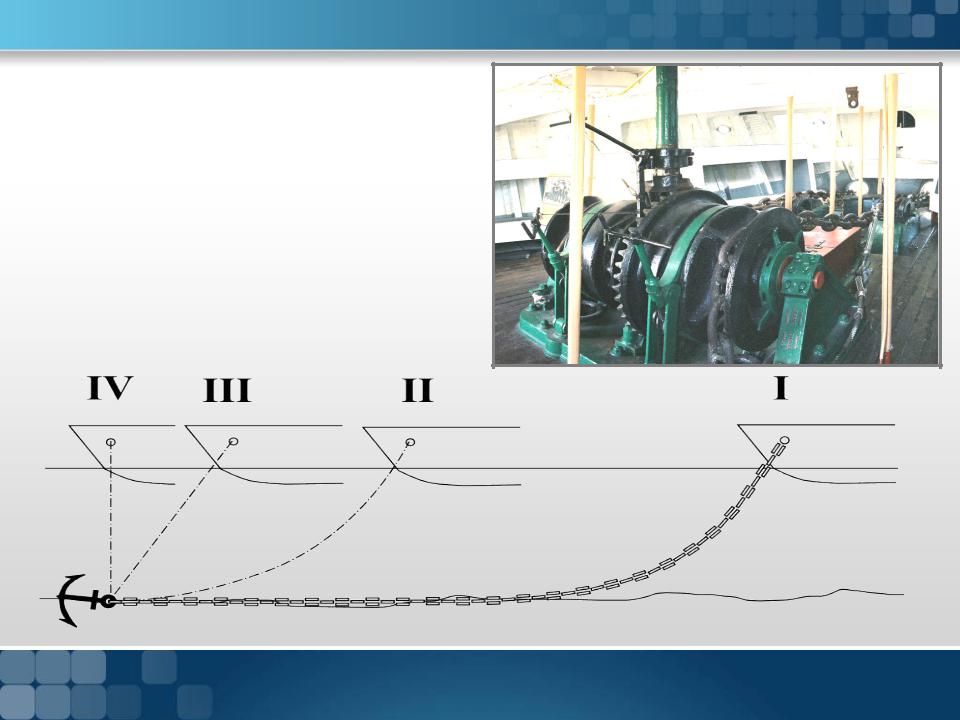

Процесс съемки судна с якоря:

Якорно-швартовный Шпиль обеспечивает выполнение следующих операций: -

-отдачу и выбирание якоря при управлении с местного поста;

-дистанционную отдачу якоря с ходового мостика;

-швартовные операции с помощью турачки;

-автоматическое поддержание заданного натяжения швартовного каната барабаном.

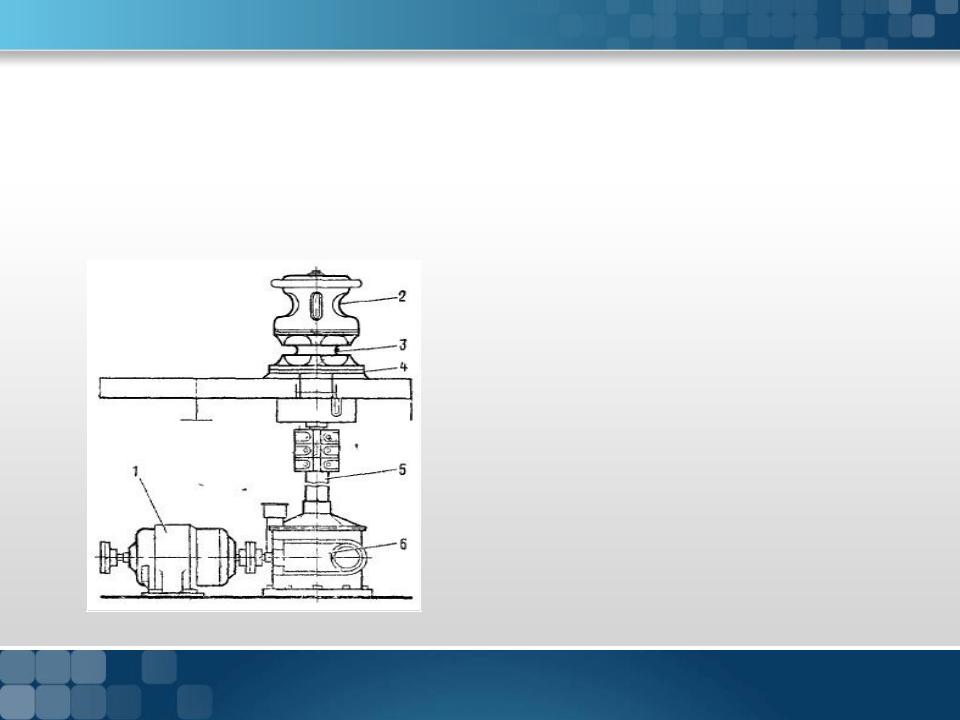

1 - электродвигатель;

2 - швартовный барабан;

3 - цепной барабан (звездочка);

4 - колодочный тормоз;

5 - главный вал;

6 - редуктор

Якорно-швартовный Брашпили обеспечивает выполнение следующих операций: - - отдачу и выбирание якоря при управлении с местного поста;

-дистанционную отдачу якоря с ходового мостика;

-швартовные операции с помощью турачки;

-автоматическое поддержание заданного натяжения швартовного каната барабаном.

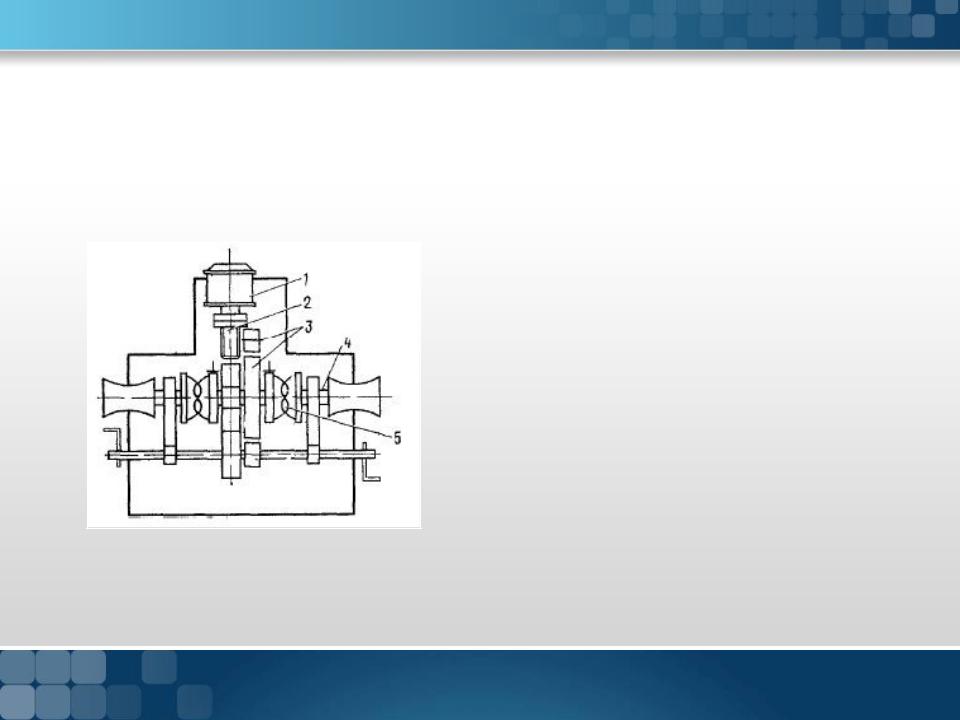

1 - электродвигатель;

2 - редуктор;

3 – система зубчатых колес;

4 - главный вал;

5 - цепной барабан (звездочка);

На судах с бульбообразной формой носовой оконечности часто вместо обычного брашпиля устанавливают в районе якорных клюзов раздельные якорно- швартовные лебедки. Эти лебедки, как и брашпили на современных судах, имеют дистанционное управление из рулевой рубки.

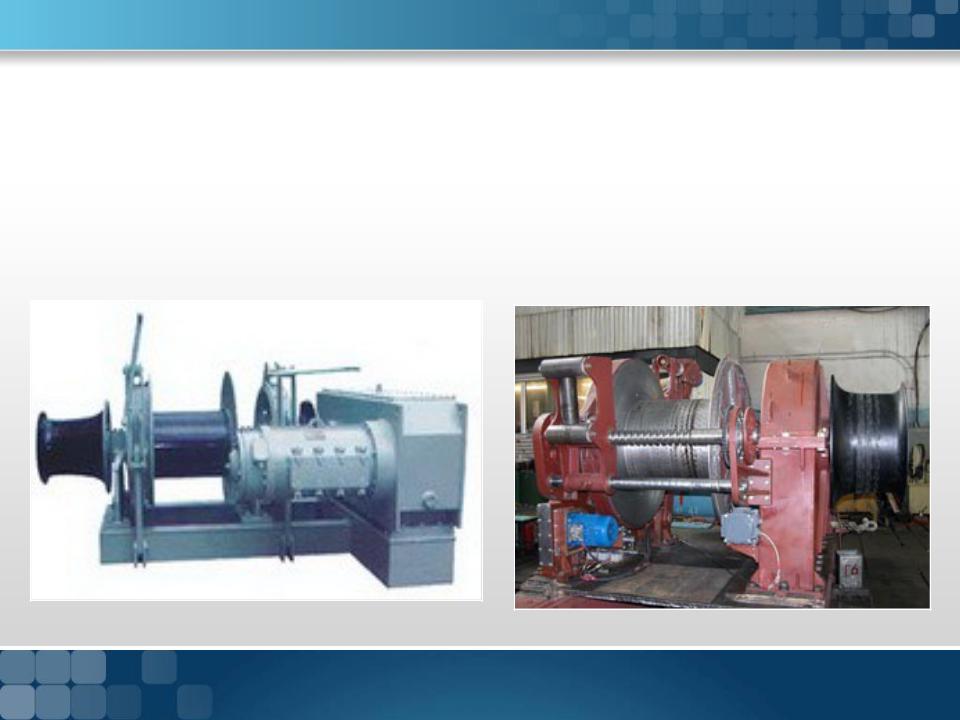

Якорно-швартовная лебедка обеспечивает выполнение следующих операций:

-швартовные операции с помощью турачки;

-автоматическое поддержание заданного натяжения швартовного каната барабаном.

-Некоторые лебедки в зависимости от класса судна выполняют функции по отдачи и выбирании якоря при управлении с местного поста или из ходовой рубки

Виды судовых нагнетателей:

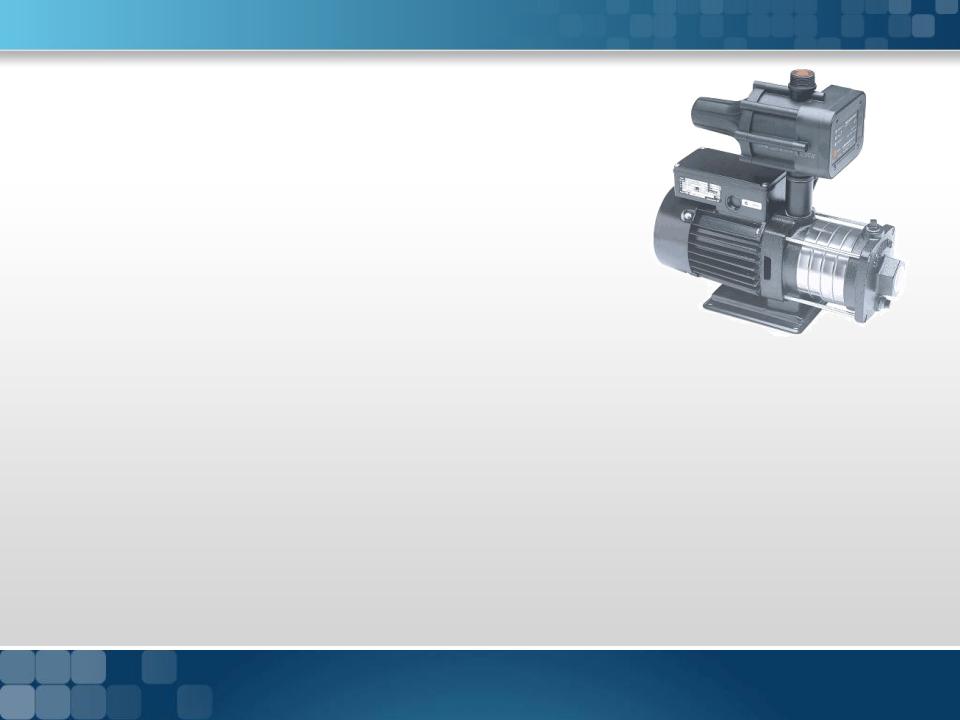

•Насосы (перемещение жидкостей)

•Вентиляторы (перемещения газов)

•Компрессоры (сжимает газ) Классификация судовых нагнетателей:

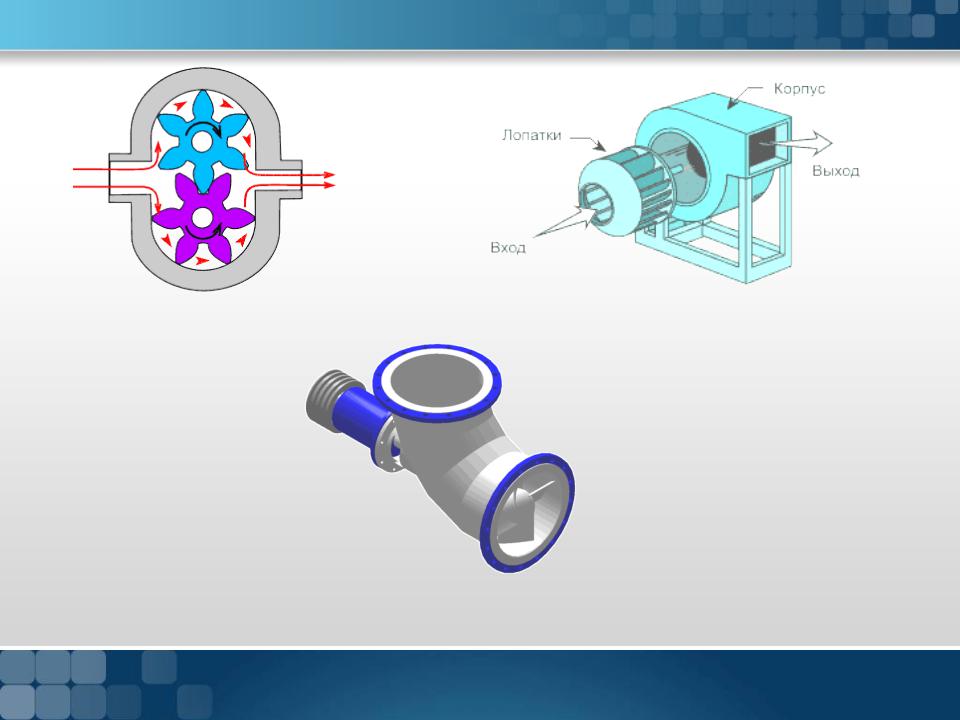

•По принципу действия

•Центробежные

•Поршневые

•Пропеллерные (осевые)

•Другие: ротационные, шестеренчатые, винтовые и др.

•По роду перекачиваемой среды (водяные забортной и пресной воды, питьевой и мытьевой, холодной и горячей воды, топливные и масляные, воздушные, дымовые, газовые, хладагента).

•По назначению

•Судовых энергетических установок

•Общесудовых систем

Основные параметры: подача и напор.

Основы электропривода

Аппаратура защиты и управления

Основные судовые электроприводы:

Гребная электрическая установка

Электропривод рулевого устройства

Электропривод ЯШУ

Судовые нагнетатели
