5 КОНСТРУИРОВАНИЕ ЦИЛИНДРИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС
5.1 Обод цилиндрических зубчатых колес
5.1.1 Наибольший диаметр (диаметр окружности вершин зубьев):
.
5.1.2 Толщина обода
S=4·2,5=9 мм.
5.1.3 Внутренний диаметр зубчатого венца:
мм.
5.1.4 Ширина зубчатого венца:
b=80 мм.
5.1.5 Фаски на торце зубчатого колеса:
f=0,5mn;
f=0,5·2,5=1,25мм.
5.1.6 Остальные фаски:
f=5 мм.
5.2 Диск цилиндрических зубчатых колес:
5.2.1 Толщина диска литых колес:
;
мм. Берем с=16
5.2.2 Диаметр центровой окружности:
;
мм.
5.2.3 Диаметр отверстий:
мм.
5.2.4 Число отверстий:
n=6.
5.3 Ступица цилиндрических зубчатых колес:
5.3.1 Внутренний диаметр ступицы:
;
Где Т – передаваемый валом вращающий момент, Н·м;
- допускаемые напряжения кручения, МПа.
5.3.2 Наружный диаметр ступицы:
;
5.3.3 Предварительная длина ступицы:
;
.
Берем
5.3.4 При изготовлении заготовок зубчатых колес литьем на ободе и ступице выполняются закругления с литейным радиусом R=2 мм и литейными уклонами .
5.3.5 Размеры шпоночного паза:
Высота шпонки h=9 мм;
Ширина шпонки b=14 мм;
Размеры фасок S=0,4…0,6 мм;
Глубина паза вала t1=5,5 мм;
Глубина паза ступицы t2=3,8 мм;
Длина шпонки l=56 мм.

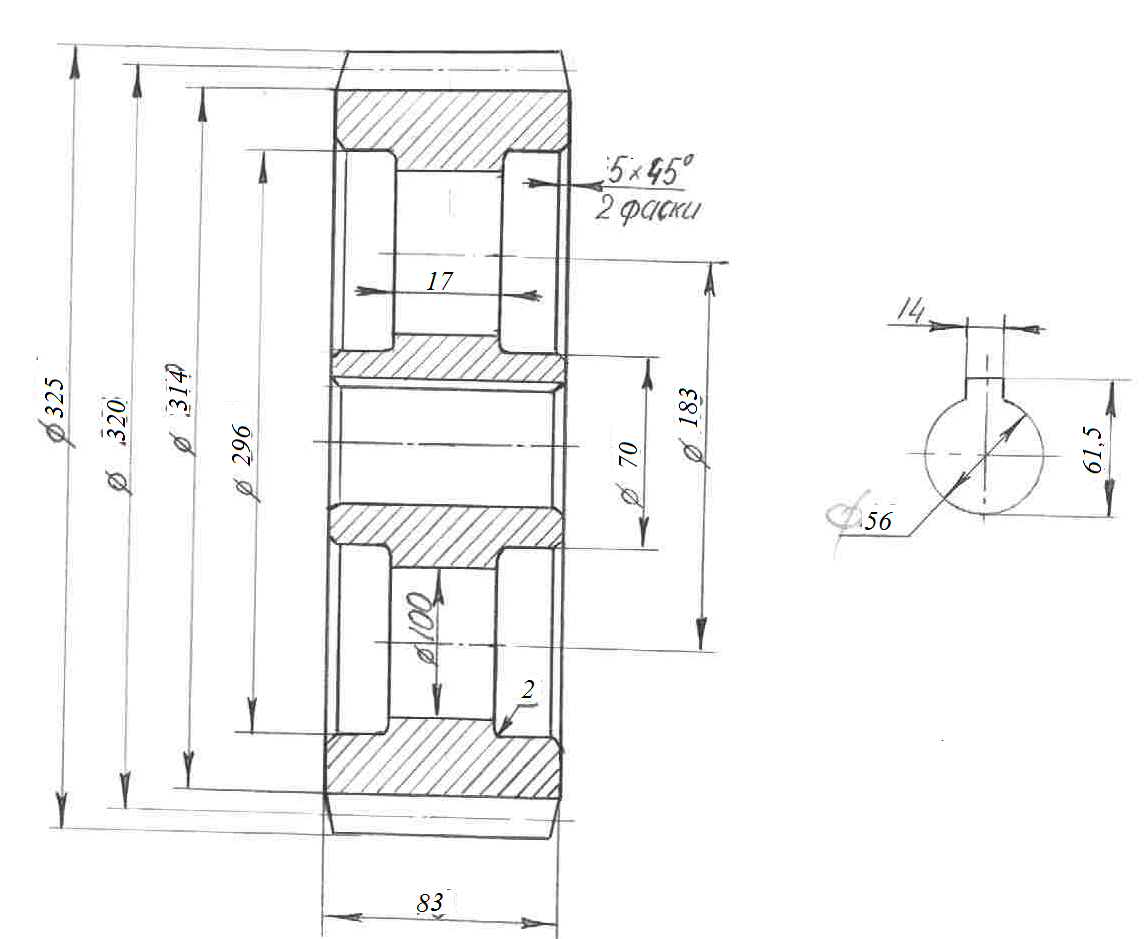

Рис. 5.1 - Эскиз зубчатого колеса
