Раздел 1. СУДОВЫЕ НАСОСЫ

1.1. Общие сведения

Под гидравлическими машинами (ГМ) понимаются такие машины, которые в процессе силового взаимодействия с потоком перекачиваемой жидкости сообщают ей или получают от нее механическую энергию.

ГМ является важной и необходимой составной частью судового оборудования. Они обслуживают СЭУ и системы, обеспечивают нормальную эксплуатацию судна, влияют на надежность, экономичность СЭУ и всего механического оборудования.

ГМ разделяются на насосы, гидравлические двигатели (ГД) и гидравлические передачи (ГП).

Насосы осуществляют преобразование энергии приводного двигателя в потенциальную и кинетическую энергию жидкости, протекающей через ее проточную часть. Эта энергия требуется для перемещения жидкости по трубопроводам или приведения в действие ГД, которые осуществляют передачу энергии протекающей через них жидкости рабочим органам.

Всостав ГП входят насос и ГД. В этом случае жидкость совершает движение по замкнутому контуру из насоса в ГД и обратно в насос. В ГП происходит двойная трансформация энергии: сначала механическая энергия передается от рабочего органа насоса жидкости, а затем энергия жидкости приводит в действие ведомый орган ГД.

Всудовой практике используются все указанные группы ГМ. Наиболее широко распространены насосы.

Родственную с насосами группу машин составляют вентиляторы. В них механическая энергия приводного двигателя используется для перемещения газа (воздуха) по каналам вентиляторной установки. Обычно давление газа в вентиляторах не повышается более чем на 10 % по сравнению с начальным. Такое сжатие газа вызывает повышение его плотности до 7 %.

Всвязи с этим при расчете вентиляторов и насосов сжимаемость среды не учитывается, что позволяет рассматривать их совместно.

1.2. Судовые насосы. Классификация

Насосами называются гидравлические машины, преобразующие механическую энергию приводного двигателя в энергию перемещаемой жидкости.

На судах применяются насосы различных типов и конструктивных форм. Насосы классифицируются по принципу действия, назначению и другим признакам, к которым относятся, например, род перекачиваемой жидкости, тип приводного двигателя, расположение вала привода, число ступеней и потоков, расположение рабочих органов и т. п.

5

По принципу действия насосы делятся на две основные группы: дина-

мические и объемные.

1. К динамическим насосам относят насосы, в которых жидкость в камере движется под силовым воздействием и имеет постоянное сообщение с входным и выходным патрубками. Это силовое воздействие осуществляется с помощью рабочего колеса, сообщающего жидкости кинетическую энергию, трансформируемую в энергию давления. В динамических насосах жидкость приобретает энергию преимущественно в кинетической форме. К ним относятся насосы лопастные, вихревые и струйные (рис.1.1).

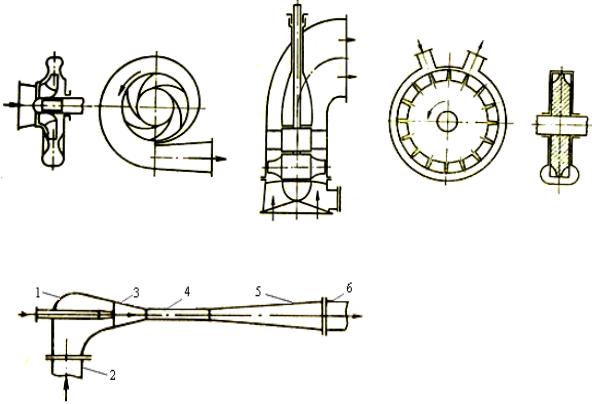

Рис. 1.1. Динамические насосы

1.1. Лопастными называют насосы, в которых передача механической энергии от двигателя жидкости происходит в процессе силового взаимодействия лопастей рабочего органа (колеса) с обтекающим их потоком жидкости. По характеру движения жидкости в колесе, которое называется рабочим, различают три основных типа лопастных насосов – центробежные, осевые и диагональные (диагональные насосы на судах не применяются, поэтому в данном разделе не рассматриваются):

–центробежными называют лопастные насосы с движением жидкости через рабочее колесо от центра к периферии, при этом поток жидкости в области рабочего колеса имеет радиальное направление.

–осевыми называют лопастные насосы с движением жидкости через рабочее колесо в направлении его оси. Рабочие колеса осевых насосов состоят из нескольких винтовых полостей, имеющих форму лопастей пропеллера. В осевых насосах поток жидкости параллелен оси вращения рабочего колеса.

6

1.2. Насосы трения и инерции представляют собой особую группу динамических насосов, в которых передача энергии жидкости осуществляется силами трения и инерции. Сюда относят вихревые и струйные насосы:

–вихревые насосы являются динамическими насосами трения; приращение энергии в них достигается в результате воздействия лопастей (лопаток) колеса на поток, совершающий вихревое движение;

–в струйных насосах приращение энергии перекачиваемой жидкости происходит за счет кинетической энергии струи рабочей жидкости, выходящей из сопла. Такие насосы не имеют движущихся частей, и к ним не подходит определение насоса как машины, преобразующей энергию двигателя в энергию жидкости.

2. Объемные (гидростатические) насосы действуют по принципу вы-

теснения жидкости. К ним относятся поршневые и роторные: роторнопоршневые, шестеренные, винтовые, водокольцевые и др. (рис. 1.2).

В объемных насосах жидкость получает энергию в результате периодического изменения замкнутого объема, который попеременно сообщается то с входом, то с выходом насоса, при этом камера нагнетания герметично отделена замыкателями от приемной камеры насоса.

Сообщение энергии жидкости осуществляется при механическом вытеснения жидкости рабочим органом, создающим в процессе перемещения определенное давление жидкости. Основными элементами этих насосов являются корпус, тело вытеснения (рабочий орган) и замыкатели.

В зависимости от характера процесса вытеснения и движения тела вытеснения выделяются следующие типы.

2.1. Возвратно-поступательные (поршневые, плунжерные, диафрагменные).

2.2. Роторные (роторно-поршневые, шестеренные винтовые, пластинчатые, водокольцевые).

В зависимости от некоторых общих конструктивных признаков динамические и объемные насосы классифицируют:

по роду перекачиваемой жидкости (вода, нефтепродукты);

типу двигателя (электронасос, турбонасос, мотопомпа);

расположению вала (вертикальные, горизонтальные);

числу ступеней (одноступенчатые, многоступенчатые: двухступенчатые, трехступенчатые,...);

по требованию эксплуатации (регулируемые, самовсасывающие и др.);

по назначению судовые насосы можно разделить на следующие основные группы:

–насосы, обслуживающие ЭУ судна (главные и вспомогательные). К ним относятся конденсатные, питательные, циркуляционные, охлаждающие, топливные, топливоперекачивающие, масляные и др.,

–насосы общесудового назначения (пожарные, осушительные, балластные, питьевой и мытьевой воды, санитарные и др.).

7

Рис. 1.2. Объемные насосы

1.3. Энергетические параметры насоса

Основными параметрами, характеризующими работу насосов, являются производительность (подача), напор, потребляемая мощность, коэффициент полезного действия и частота вращения двигателя.

Производительностью насоса называется количество жидкости, подаваемой насосом в единицу времени в нагнетательный трубопровод. Различают объемную Q и массовую G производительность. Объемная производительность Q измеряется в единицах: л/мин, м3/с, м3/ч, а массовая G – в единицах: кг/с, кг/ч, т/ч. Массовая и объемная производительностями связаны соотношением

8

G = Q,

где – плотность жидкости, кг/м3;

Q – объемная производительность, м3/с;

G – массовая производительность, кг/с.

Напором Н насоса называется приращение энергии 1 кг жидкости при прохождении через насос или разность удельных энергий жидкости при ее выходе и входе в насос. Физический смысл этих формулировок одинаков.

Согласно уравнению Бернулли удельная энергия жидкости на выходе насоса (рис 1.3)

где Рвых Рвх давление при выходе и входе насоса, Па;– плотность жидкости, кг/м3;

ускорение свободного падения, м/с2; расстояние от плоскости сравнения 0 – 0 до выходного и

входного сечений насоса, м; Свых и Свх – скорость жидкости на выходе и входе насоса, м/с.

Полный напор насоса Н состоит из статического Нст и динамического

Ндин напоров

Н = Нст + Ндин .

Статическим напором насоса принято считать приращение удельной потенциальной энергии жидкости в насосе. Она состоит из суммы статического и геометрических напоров

Рис.1.3. К определению напора насоса

Динамическим напором насоса называется приращение удельной кинетической энергии жидкости в насосе:

Примечание. В ранее опубликованной технической литературе напор (в системе единиц МКГСС) измеряется в единицах (кгс·м)/кг или в метрах столба (м) перекачиваемой жидкости. При этом выражения для определения напоров преобразуются соответственно в следующий вид:

9

где: Рвых Рвх статическое давление на выходе и входе насоса, кгс/м2;- плотность жидкости, кг/м3.

Мощность насоса N – это энергия, подводимая к насосу от приводного двигателя в единицу времени. Часть этой энергии теряется в насосе в виде

потерь Nпот.

N = Nп + Nпот..

Полезной мощностью насоса Nп называется приращение энергии жид-

где Nп – полезная мощность, Вт; G – массовая производительность насоса, кг/с; Q – объемная производительность насоса, м3/с; Н – напор насоса, Дж/кг; – плотность жидкости, кг/м3.

Примечание. Если напор насоса H измеряется в м (метрах столба перекачиваемой жидкости), то полезная мощность насоса (Вт) будет определяться выражением

Nп = g G·H = g· ·Q·Н.

Коэффициент полезного действия. Полный КПД насоса – это отноше-

ние полезной мощности к затраченной

где г, о, м – соответственно гидравлический, объемный и механический КПД.

Гидравлическими потерями называют потери энергии на преодоление гидравлических сопротивлений г при движении жидкости от входа в насос до выхода из него. Эти потери энергии учитываются гидравлическим КПД насоса

г

г

Объемными потерями называют потери энергии, возникающие в результате утечки жидкости из нагнетательной во всасывающую часть насоса. Например, через рабочее колесо проходит жидкость в количестве Qк, основная часть которой поступает в напорный патрубок насоса, а другая часть возвращается на всасывание через зазоры в уплотнении между корпусом насоса и колесом. При этом теряется часть энергии. Эти потери оценивают объемным КПД насоса:
