Способ картограммы

Способ картограммы применяется для изображения средней интенсивности какого либо явления в пределах отдельных территориальных единиц. Обычно этими территориальными единицами являются политико-административные.

Данный способ относится к статистическим способам картографирования.

В способе картограммы всегда используются расчетные показатели

Внутри каждой территориальной ячейки условно допускается, вопреки действительности, что картографируемое явление распространено в ней с одинаковой интенсивностью.

Выбор показателей для картограммы

Т. к. картограмма имеет площадной характер и отражает интенсивность явлений, то важно правильно выбирать показатели для картографирования.

Обычно, ими являются относительные показатели.

Суммарные абсолютные показатели по районам картографирования нельзя давать способом картограммы. Причины:

• Различия в соотношении цветов и штриховых площадей воспринимаются накате именно как различия интенсивности;

• Если заштриховать области по суммарным абсолютным значениям, то при объединении двух районов с одинаковыми количественными показателями в один (например, при уменьшении масштаба) новая территория перейдет в другую ступень шкалы.

При использовании относительных показателей в один такого перехода в другую ступень не происходит.

Абсолютные суммарные показатели

Районы	Показатели	Ступень шкалы
1	14	10-20
2	14	10-20
1+2=3	14+14=28	20-30

Средние относительные показатели

Районы	Показатели	Ступень шкалы
1	14	10-20
2	14	10-20
1+2=3	(14+14)/2=14	10-20

Знаменатель отношения при составлении картограммы должен быть взят по тем же районам, что и числитель

Иначе говоря, можно воспользоваться форелей

но нельзя

Для второго случая лучше использовать способ картодиаграммы со структурными диаграммными фигурами одинакового размера.

Выбор шкалы ступеней

Встречаются схематические шкалы без указания количественных данных, более интенсивное развитие, среднее слабое и т.п.

Виды шкал: с равными интервалами, кратными интервалами, по естественным разрывам.

Для выбора шкалы нужно построить статистический ряд и проанализировать его.

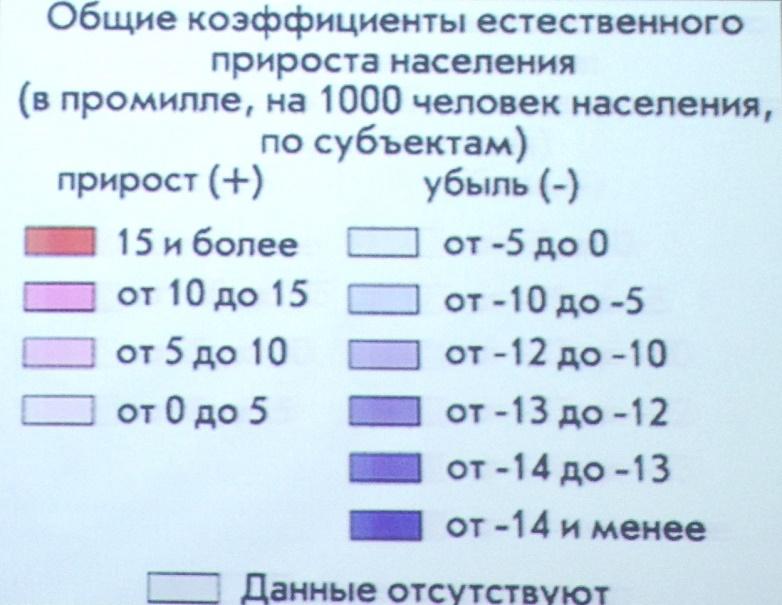

Если в шкале есть переход от положительных к отрицательным значениям, то одной из границ ступеней шкалы должен быть ноль:

-10-0

0-10

Если есть критическое значение, означающее например переход от количества в качество, то его также необходимо включить как границу ступени.

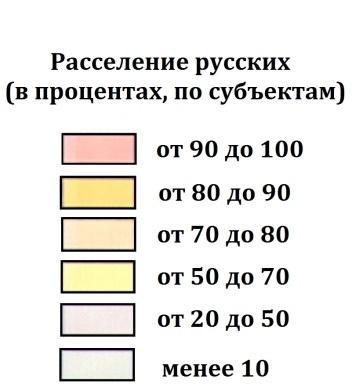

Например, 50% обозначает границу меньше или больше половины:

Требования к оформлению картограммы

Если для оформления картограммы используется штриховка, то она должна меняется не только по направлению и рисунку, но и усиливается по интенсивности.

При цветном оформлении лучше ограничится одним цветом, изменяя его интенсивность, или при большом количестве ступени сделать постепенный переход (без резких скачков) от одного цветам к другому.

Резкая смена цвета возможна при переходе через ноль или критическое значение.

Географическая основа карты здесь еще проще, чем при способе картодиаграммы.

В отличие от способа картодиаграммы границы территориальных делений резко выделять не следует. Наоборот, при печати каты значки границ в некоторых случаях могут быть сняты.

Картограммы обычно составляют в мелком масштабе. В этом случае она дает общий слитный рисунок, подобно мозаике. Чем мельче элементы мозаики, тем правильнее будет рисунок.

Для того что бы уменьшить схематичность картограммы, иногда исключают территории, где картографируемое явление не встречается. Такой способ называется уточнённой картограммой. Например, показ урожайности сельскохозяйственных культур по территориальным единицам лишь в пределах реального распространения пахотных земель.

уточнённую картограмму не следует путать с сглаженной картограммой, в которой происходит утолщение границ контуров более плавными линиями.

Картограмма ограничена в показе структуры явлений, т.к. сочетание на одной карте нескольких показателей путем наложение штриховки на цвет очень усложняет чтение. В этом случае лучшем составить несколько сопоставимых карт способом картограммы

На практике на одной карте сочетают способы картодиаграммы и картограммы, т.к. они взаимно дополняют друг друга.

Требования к легенде картограммы

В легенде условные обозначения к картограмме дополняются в виде ряда многоугольников с заполнением штриховкой и цветом.

Ряд многоугольников может располагаться, вытянувшись вертикально либо горизонтально, а так же в несколько рядов. Основное требование – прямоугольники необходимо размещать отдельно руг от друга, не образуя непрерывный ряд.

В пояснении в заголовке к картограмме следует подчеркнуть что дается «средний» показатель и (или) подпись к каким территориальным единицам он относится.
