Лабораторная работа №5 «Построение параллельных и перпендикулярных прямых»

Цель работы:

• Изучить способы построения перпендикулярных и параллельных прямых

• Закрепить навыки работы с командой Ввод текста

• Закрепить навыки работы с командой заполнения основной надписи

Рис. 5.1

Задания

Задание 1. Построить параллелепипед ABCDEFKN, со сторонами 60 и 100 мм, угол между смежными ребрами основания равен 60^о.

Порядок выполнения:

1. Запустите систему Компас 3D V13

2. В качестве режима работы выберите «Чертеж»

Команда Файл/Создать/Чертеж

3. На инструментальной панели Геометрия выберите команду Отрезок и постройте отрезок АВ длиной 100 мм, угол 0.

4. Строим отрезок АЕ. Для этого воспользуйтесь одним из спобосов:

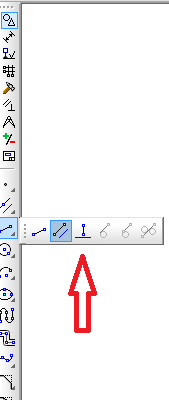

1. Зажмите команду Отрезок. На экране раскроется список подкоманд. Из предложенного списка выберите Перпендикулярный отрезок (рис. 5.2)

Рис. 5.2

2. Выберите вкладку Инструменты – Геометрия –Отрезок –Параллельный отрезок

Установите длину равную 100 мм и мышкой укажите отрезок АВ в качестве кривой для построения перпендикуляра.

Рис. 5.3

3. Аналогичным образом строим отрезок BF.

4. Соединяем точки Е и F.

5. Из точки Е строим отрезок EN длиной 60 мм и углом 60^о.

6. Из точки F строим отрезок FK как параллельный отрезку EN. . Для этого выберите подкоманду параллельный отрезок. Установите длину отрезка и укажите прямую EN.

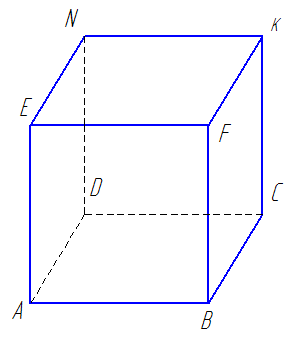

7. Соединяем точки N и К. Достраиваем отрезки AD, DC и ND, используя изученные команды (рис. 5.3). Обратите внимание на стили линий отрезков

Задание 2. Внутри параллелепипеда построить четырехугольных вырез, стороны которого параллельны сторонам основания EN и NK и находятся на расстоянии 10 и 13 мм соответственно.

Порядок выполнения:

1. Для построения внутреннего выреза воспользуемся командой Вспомогательная прямая на панели Геометрия. Зажмите кнопку Вспомогательная прямая и из раскрывшегося списка выберите команду Параллельная прямая.

2. Укажите прямую NK для построения параллельной прямой.

3. В строке параметров укажите расстояние равное 13.

Рис. 5.4

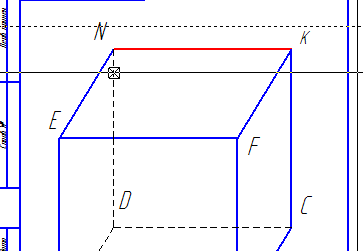

4. Из появившихся фантомов двух параллельных прямых щелкните мышкой по нижней (рис. 5.5).

Рис. 5.5

5. Не останавливая команду нажмите кнопку Указать заново на панели управления (рис. 5.6)

Рис. 5.6

6. В качестве прямой для построения выберите прямую EN и постройте параллельную вспомогательную прямую на расстоянии 10 мм

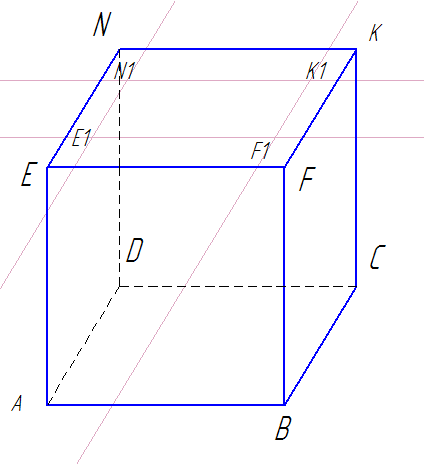

7. Аналогичным образом постройте две другие вспомогательные прямые. На пересечении вспомогательных прямых у вас получатся 4 точки E1, N1, K1, F1 (рис. 5.7).

Рис. 5.7

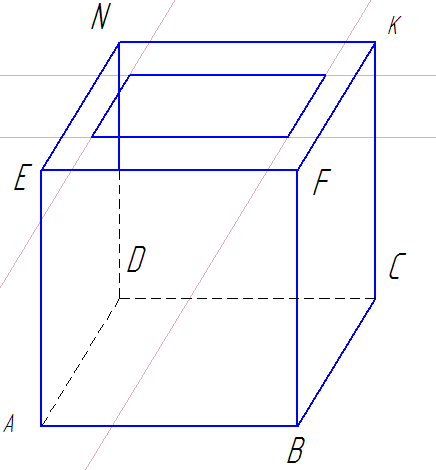

8. Соединяем полученные точки, используя команду ввода отрезка или непрерывного отрезка (рис. 5.8)

Рис. 5.8

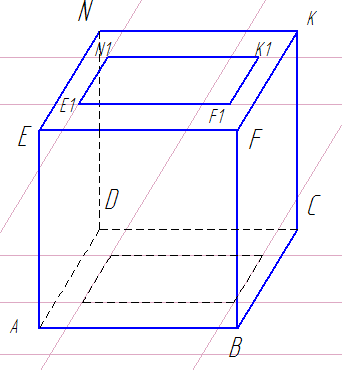

9. Строим аналогичный параллелограмм в нижнем основании (рис. 5.9)

Рис. 5.9

10. Строим вертикальные линии, используя команду отрезок (рис. 5.10).

Рис. 5.10

11. Удаляем вспомогательные линии, используя команду Редактор-Удалить-Вспомогательные кривые и точки-В текущем виде

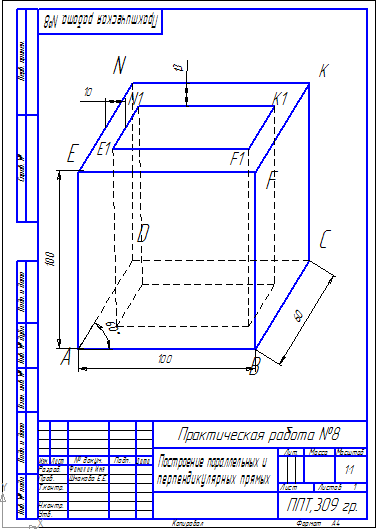

Задание 3. Оформите чертеж согласно образцу на рис. 5.1, расставив буквенные обозначения и заполнив основную надпись.

Сохраните созданный документ в Вашей папке, под именем

ГРС_№ 5_Фамилия

Контрольные вопросы:

1. Опишите несколько способов построения параллельных прямых.

2. Какую роль на чертеже играют вспомогательные прямые?

3. Какие виды отрезков можно автоматически построить в системе Компас?
