Конечная точка дуги: указывается проекция точки 32 [Угол/Центр/…]: В, заново выбирается «Вторая» из контекст-

ного меню; Вторая точка дуги: указывается проекция следующей точки

гиперболы и т. д.

При англоязычной командной строке:

Command:_pline Specify start point: указываетсяпроекцияточки12 Specify next point or [Arc/Halfwidth/ …]: А, выбирается Arc из

контекстного меню;

Specify end point of arc or [Angle/Center/ …]: S, выбирается second pt из контекстного меню;

Specify second point on arc or: указывается проекция точки 22;

Specify end point: указывается проекция точки 32; [Angle/Center…]: S, заново выбирается second pt из контекстно-

го меню;

Specify second point on arc or: указывается проекция следую-

щей точки гиперболы и т. д.

Рис. 67. Построение проекций и линии связи параллели с

61

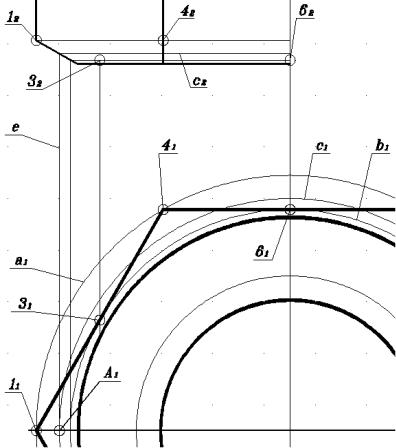

Рис. 68. Построение линий связи и проекций промежуточных точек гипербол

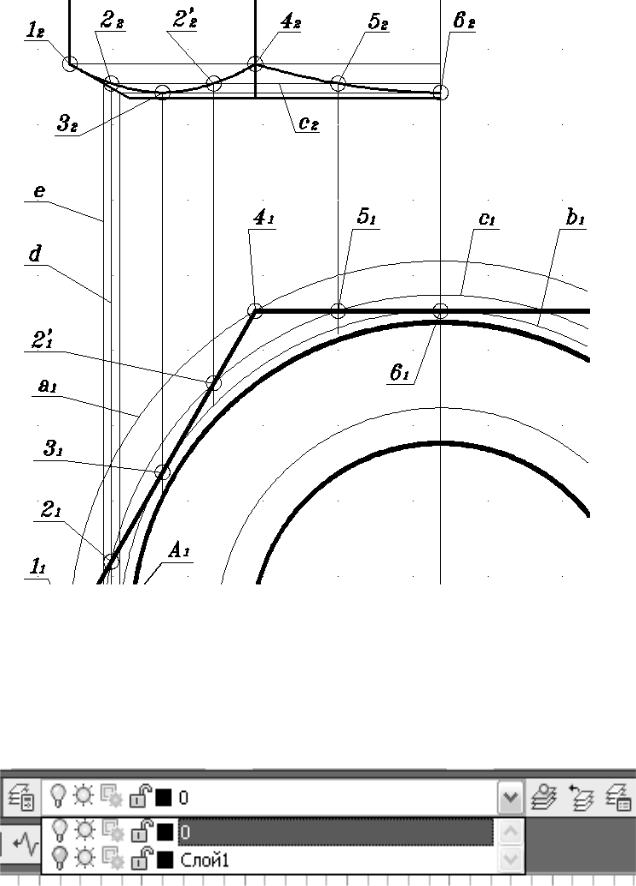

Промежуточные построения проекций параллелей, точек и линий связи выполнены в «Слое 1». Этот слой на панели инструментов «Слои» отключается, иэтипостроениястановятсяневидимыми(рис. 69).

Рис. 69. Отключение промежуточного слоя

62

На рис. 70 показан результат построения левой части нижней гиперболы гайки b. Для построения верхней части нижней гиперболы c выполняется команда «Зеркало» c использованием режима объектной привязки «Середина», указываются средняя точка проекций ребра 1 и точка 2 воображаемой оси а (рис. 71).

Рис. 70. Результат построения гипербол гайки

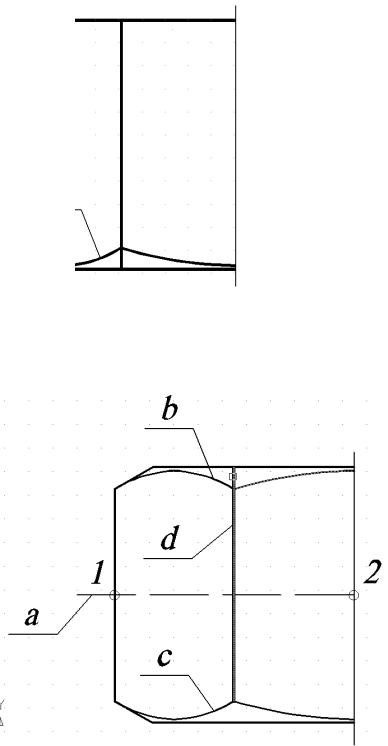

Рис. 71. Выполнение команд «Зеркало» с использованием объектной привязки «Середина» и «Обрезать»

63

Формат командной строки команды «Зеркало» с предварительным выбором объектов (выбирается дуга b):

Команда:_mirrror найдено: 1

Первая точка оси отражения: указываем точку 1 с привязкой «Середина»;

Вторая точка оси отражения: указываем точку 2 с привязкой «Середина»;

Удалить исходные объекты? [Да/Нет] <Н>: Enter.

Comand: _mirror found 1 Specify first point of mirror line:

Specify second point of mirror line: Delete source objects [Yes/No]<N>:

Затем повторяется команда «Зеркало» с отражением левой части проекции гайки относительно оси е, указываются точки 3 и 4 с использованием режима объектной привязки «Пересечение» (рис. 72). Части проекций ребер в областях фасок удаляются командой «Обрезать»:

Команда:_trim

Выберите режущие кромки: указывается дуга b (c);

Выберите объекты: Найдено: 1 Выберите объекты: Enter

Выберите обрезаемый объект: указывается проекция ребра d в области верхней (нижней) фаски.

Comand:_trim Select cutting edges…

Select objects: 1 found Select objects: Enter

Select objects to trim or…:

Затем проекции гайки редактируются с использованием команд «Типы линий» и «Разорвать». Тип осевых линий изменяется с использованием команды «Типы линий» и панели инструментов (изменение типа линий в строке свойств объектов).

Изменение предварительно загруженных типов линий на панели инструментов показано на рис. 73. Для загрузки используется диалоговое окно команды «Типы линий» (рис. 74), в котором нажатием кнопки «Загрузить» открывается вложенное окно «Загрузка/перезагрузка типов линий» (рис. 75). Для осевых линий загружается тип линии ACAD…W100.

64

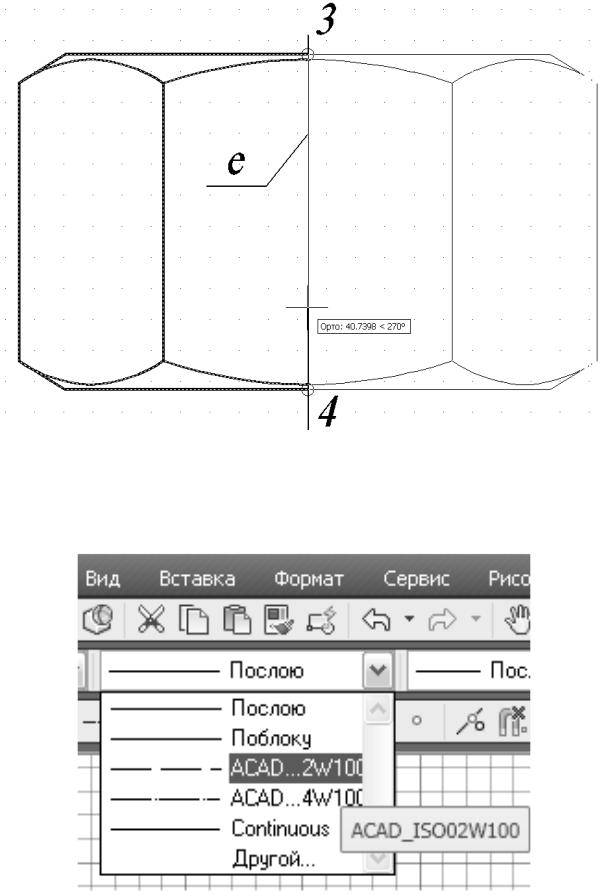

Рис. 72. Выполнение команды «Зеркало» для левой части проекции гайки

Рис. 73. Изменение типа линии на панели инструментов

65

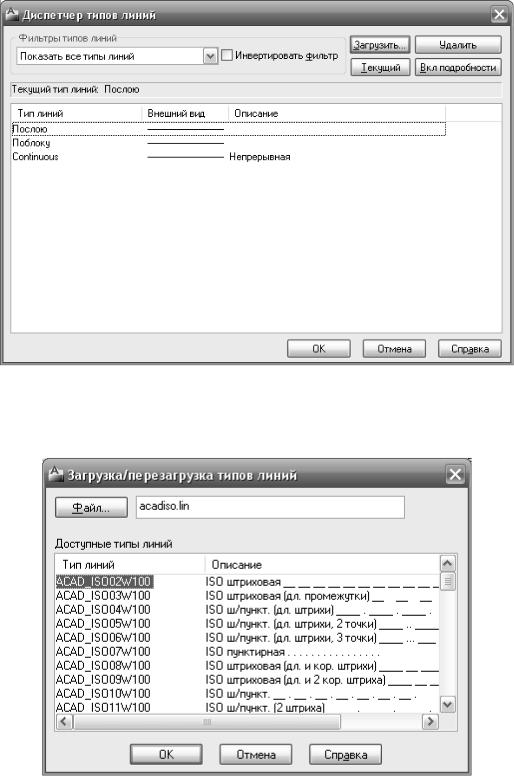

Рис. 74. Диалоговое окно типов линий

Рис. 75. Загрузка типов линий

Команда «Тип линии» предусматривает изменение текущего масштаба типа линии, настраивается при нажатии кнопки «Вкл. подробности» в открывающемся дополнительном меню диалогового ок-

на (рис. 76).

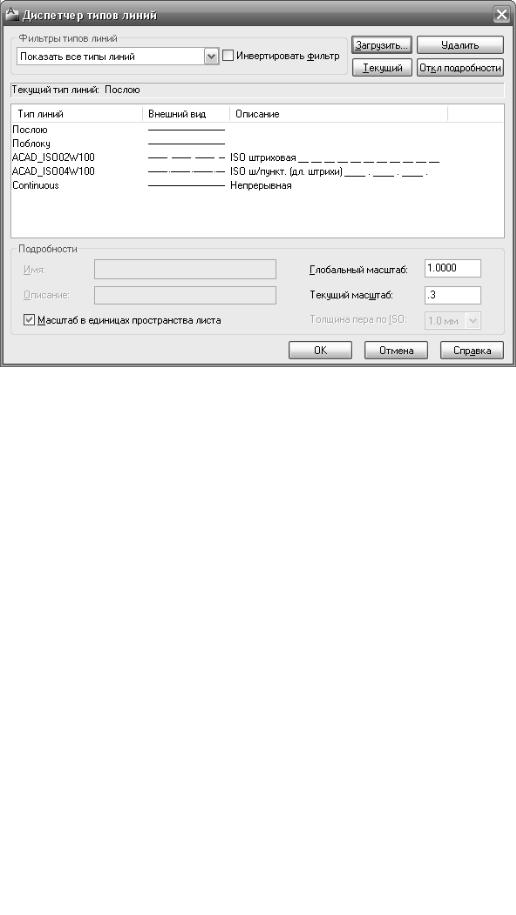

66

Рис. 76. Диалоговое окно команды «Тип линии» с дополнительным меню «Подробности»

Результат полного построения гайки показан на рис. 77. Задание, приведенное на рис. 61, можно выполнить не только описанным способом. Например, вместо команд «Полилиния» и «Кольцо» можно использовать команды «Отрезок», «Круг» и «Веса линий». Использование указанных команд описано в п. 3.1.3.

Рис. 77. Результат построения гайки

67

3.1.2. Построение болта на основе гайки М20

Результат построения гайки (рис. 77) копируется с применением команды «Копировать» и используется для построения головки болта по заданным размерам (рис. 78).

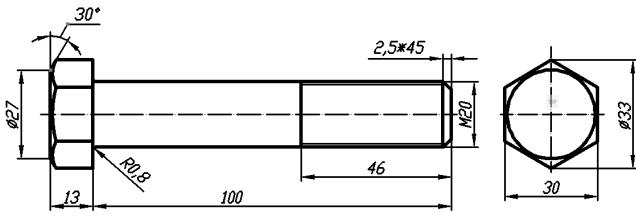

Рис. 78. Болт М20 длиной 100 мм

Выполнение копирования с предварительным выбором объектов:

Команда:_copy

Выберите объекты: найдено: 1 Базовая точка или…: Вторая точка или…:

Comand:_ copy

Select objects: 1 found

Specify base point or…:

Specify second point or…:

Specify second point or…:

Выполнение копирования с последующим выбором объектов:

Команда:_copy

Выберите объекты: найдено: 1 Выберите объекты: Enter

Базовая точка или…: Вторая точка или…: Comand:_ copy

Select objects: 1 found Select objects: Enter

68

Specify base point or…:

Specify second point or…:

Specify second point or…:

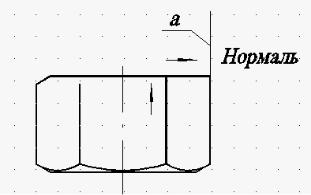

На рис. 79 показано начало построения болта М20 с использованием гайки М20 для головки болта. Для того чтобы удалить фронтальную проекцию верхней фаски, используются промежуточные построения отрезков для привязки проекции фаски (отрезок а). Проекция ребра удлиняется командой «Удлинить» (Extend) до проекции верхней плоскости гайки. Формат командной строки идентичен формату команды «Обрезать». Поэтому студентам предлагается изучить ее самостоятельно. Левая сторона проекции редактируется аналогично. Таким образом, получаем проекцию головки болта.

Рис. 79. Начало построения болта

Затем выполняем необходимый расчет для редактирования головки болта: высота головки болта НБ = 13, высота используемой копии гайки НГ = 18, разность высот гайки и головки болта НГ – НБ = 5. Следовательно, при дальнейшем редактировании высоту гайки необходимо уменьшить до высоты головки болта на 5 мм. Выполняем это действие с использованием команды «Растянуть» (Stretch). Делаем выбор «Секрамкой» справа налево (рис. 80). Затем выбираем команду «Растянуть», указываем базовую точку перемещения, задаем направление курсора в сторону уменьшения высоты и вводим нужное значение:

Команда:_stretch

Выбираются объекты в последней рамке… Найдено: 1 Базовая точка или перемещение: указывается точка возле

точки 1, курсор смещается в направлении, указанном стрелкой;

Вторая точка перемещения: 5, вводится с клавиатуры, Enter

69

Comand:_ stretch

Stretching selecting objects by last window…: 1 found Specify base point or displacement:

Specify second point of displacement or…: 5, Enter

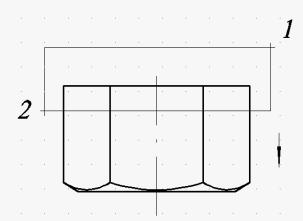

Рис. 80. Выбор «Секрамкой» для выполнения команды «Растянуть»

На рис. 81 показано построение линии связи от точки 1 с привязкой «Пересечение» к точке 2 с привязкой «Нормаль». Затем вводится длина болта до точки 3 и проекция плоскости торцевой части болта до точки 4 с привязкой «Нормаль» к оси болта.

Горизонтальная проекция редактируется (рис. 81) с учетом того, что резьба болта, в отличие от гайки, наносится на стержне, а не в отверстии с использованием любых известных команд «Редактировать» и «Рисование». Кроме того, на горизонтальной проекции удаляется проекция фаски, оставшаяся от скопированной гайки с использованием команды «Стереть» (рис. 81).

Для построения длины резьбы используется промежуточное построение: от точки 3 вводится «Полилиния» вправо на произвольное расстояние (точка 5, рис. 82), затем курсор направляется в сторону головки болта, вводится длина резьбы до точки 6 и привязывается к оси горизонтальный отрезок («Нормаль», точка 7, рис. 82). Промежуточное построение убирается командами «Обрезать» и «Стереть». Аналогичное построение длины резьбы можно выполнить другим способом, если ввести длину резьбы от точки 3 (рис. 82) другим цветом, повторяя построенный контур болта на заданную длину и закончить построение горизонтальным отрезком по направлению к проекции оси болта. Студентам предлагается самостоятельно выполнить построение этим способом и сравнить с описанным первым способом.
