3.1. Болтовое соединение

Задание заключается в следующем:

1.Построить гайку по заданным размерам без разреза.

2.Выполнить по результату задания 1 копию гайки и на ее основе построить болт по заданным размерам.

3.Построить шайбу по заданным размерам.

4.По результатам заданий 1, 2 и 3 создать библиотеку фрагментов болтового соединения с использованием команды «Блок».

5.Выполнить вставку блока гайки и построить в гайке разрез, проставить размеры.

6.Выполнить вставку блока болта и проставить размеры.

7.Выполнить вставку блока шайбы, построить в шайбе разрез и проставить размеры.

8.Построить соединяемые детали по заданным размерам.

9.Вставить блоки гайки, болта и шайбы. Выполнить болтовое соединение. Проставить размеры.

3.1.1. Построение гайки М20 без разреза

На рис. 61 приведен чертеж гайки как всем знакомой и простой детали.

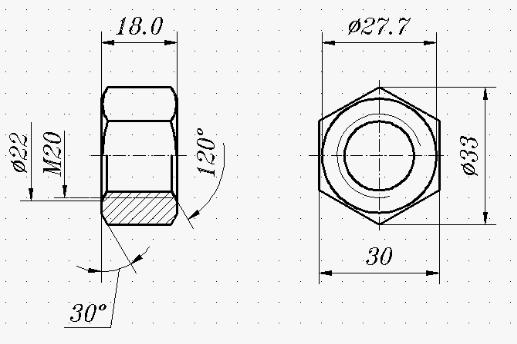

Рис. 61. Гайка М20

51

По данным размерам требуется построить гайку для последующего использования при выполнении задания по построению болтового соединения и его деталей.

В связи с тем, что построение гайки предлагается для изучения команд графического редактора, оно показано очень подробно и в порядке выполнения тренировочного задания. Все рисунки задания приведены с поэтапным построением, при сопровождении командной строки на русском и английском языках.

На рис. 62 показано поэтапное построение контура гайки по заданию (рис. 61). Графический редактор использован как электронный инструмент. Даже при попытке приблизить электронный инструмент AutoCAD к традиционному, т.е. ручному, можно проследить преимущества электронного кульмана по сравнению с обычным кульманом.

Для построения гайки пользователь произвольно выбирает рабочее поле, используя команду «Зуммировать» (Масштабировать), опцию «Рамка» из выпадающего меню или панели инструментов, либо использует для этой цели Мышь IntelliMouse, работа с которой описана в разделе 1. Такой выбор облегчает построение и повышает его точность. Построение начинается с выполнения осевых линий (рис. 62). Штрихпунктирный тип линии на этом этапе пока не используется, т. к. имеется вероятность при использовании режима объектной привязки «Пересечение» указать точку с пробелом штрихпунктирной линии, когда объектная привязка не срабатывает. При этом используется шаговая привязка, режим «Орто» и команда «Отрезок» (Line). Отрезки вводятся произвольной длины.

Рис. 62. Начало построения гайки

52

Формат командной строки на русском языке:

Команда: _line Первая точка: указывается точка левой клавишей мыши;

Следующая точка: переместить курсор вертикально (горизонтально), указать точку левой клавишей мыши, Enter.

Формат командной строки на английском языке:

Command:_line Specify first point: Specify next point:

Затем предлагается использовать команду «Многоугольник» (Polygon) и построить горизонтальную проекцию гайки (рис. 62) как многоугольник, вписанный в круг диаметром 33 мм:

Команда:_ polygon Число сторон <4>: 6, Enter;

Укажите центр многоугольника или [Сторона]: указывается точка пересечения горизонтальной проекции осевых линий;

Задание опции размещения [Вписанный в окружность/Описанный …]<B>: Enter;

Радиус окружности: 16.5, Enter.

Command:_ polygon Enter number of sides <4>:

Specify of polygon or [Edge]: Enter an option … <I>: Enter;

Specify radius of circle:

Горизонтальная проекция фаски гайки строится с применением команды «Кольцо» (Donut) или «Круг» (Circle) с использованием ре-

жимов «Центр», «Диаметр» (Center, Diameter):

Команда:_circle Центр круга или [3T/2T/ …]: указывается точка пересечения горизонтальных проекций осевых линий;

Радиус круга или [Диаметр]: Д, выбирается «Диаметр» из контекстного меню;

Диаметр круга: 27.7, вводится с клавиатуры.

Command:_circle Specify center point for circle or [3T/2T/ …]: Specify radius circle or [Diameter]: D,

Specify diameter of circle:

Для построения внешнего контура фронтальной проекции и ребер используются команды «Плиния» (Pline), «Фаска» (Chamfer), «Зеркало» (Mirror), «Обрезать» (Trim) и режимы объектной привязки

53

«Пересечение» и «Нормаль». Сначала строится левая половина фронтального контура поверхности гайки командой «Плиния» шириной 0 (ломаная линия АBCD на рис. 62). Для этого проводится линия связи командой «Отрезок», которая используется как вспомогательная (отрезок а на рис. 62). Построение ломаной линии АBCD начинается от точки A, затем вводится точка B при указании отрезка а с привязкой «Нормаль», затем строится проекция ребра длиной 18 мм с применением режима отслеживания (или метода «Направление – расстояние», когда вводится высота 18 с клавиатуры при направлении курсора в сторону точки С) и, наконец, вводится точка D при указании оси b с привязкой «Нормаль»:

Команда:_ pline Начальная точка: точка A;

Текущая ширина полилинии равна 0.0000 Следующая точка: или [Дуга/Полуширина/…]: Ш, выбирает-

ся из контекстного меню «Ширина»;

Начальная ширина<0.0000>: 0.2; Конечная ширина<0.2000>: Enter;

Следующая точка: или [Дуга/Полуширина/…]: точка B, Нор-

маль;

Следующая точка: или [Дуга/Полуширина/…]: точка C, от-

слеживается длина 18 (или вводится с клавиатуры);

Следующая точка: или [Дуга/Полуширина/…]: точка D, Нор-

маль, Enter.

При англоязычной командной строке:

Command:_pline Specify start point: Сurrent line-width is 0.0000

Specify next point or [Arc/Halfwidth/ …]: W, выбирается из кон-

текстного меню Width;

Specify starting width<0.0000>: 0.2; Specify endpoint width<0.2000>: Enter;

Specify start point or [Arc/Halfwidth/ …]: Specify start point or [Arc/Halfwidth/ …]:

При построении фронтальной проекции контура гайки наклонная линия фаски строится не командой «Полилиния», а командой «Фаска», для выполнения которой необходимо указывать длины отрезков проекций фасок. В графическом редакторе горизонтальная

54

длина проекции фаски с, заключенная между точками 1 и 2 (рис. 63) измеряется при использовании команды «Сведения» (Расстояние) на построенной горизонтальной проекции гайки. Другая длина d проекции фаски (рис. 63) вычисляется в программе «Калькулятор» с использованием результата измерения (результат измерения умножает-

ся на tg 30°).

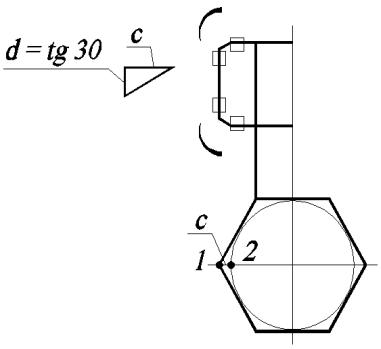

Рис. 63. Построение фасок

Команда «Фаска» предусматривает и другой способ построения: по длине одного отрезка и по углу. Студентам предлагается сравнить оба способа и сделать вывод. На рисунке 63 показано выполнение фасок по длине:

Команда:_ chamfer

Параметры фаски: Длина 1 = 0.0000, Длина 2 = 0.0000 Выберите первый отрезок или [Полилиния/Длина/…]: Д,

вводится длина из контекстного меню;

Первая длина фаски <0.0000>: 2.65, Enter Вторая длина фаски <2.6500>: 1.53, Enter

Выберите первый отрезок или [Полилиния/Длина/…]: ука-

зывается отрезок CD;

Выберите второй отрезок: указывается отрезок ВС

55

При англоязычной командной строке:

Command:_chamfer

… Dist 1 = 0.0000, Dist 2 = 0.0000

Select first line or … : D, вводитсяDistance изконтекстногоменю; Select first chamfer distance<0.0000>: 2.65, Enter

Select second chamfer distance <2.6500>: 1.53, Enter

Select first line or [Polygon/ Distance/ …]: Select second line:

В данном задании целесообразнее выполнять фаску по углу, а выполнение по длине показано с учебной целью. Формат командной строки для выполнения фаски по углу имеет следующий вид:

Команда:_ chamfer

Параметры фаски: Длина 1 = 0.0000, Длина 2 = 0.0000 Выберите первый отрезок или [Полилиния/Длина/…]: У,

вводится Угол из контекстного меню;

Первая длина фаски <0.0000>: 2.65, Enter; Угол фаски с первым отрезком <0>: 30;

Выберите первый отрезок или [Полилиния/Длина/…]: ука-

зывается отрезок CD;

Выберите второй отрезок: указывается отрезок BC.

При англоязычной командной строке:

Command:_ chamfer

Current chamfer Dist 1 = 0.0000, Dist 2 = 0.0000

Select first line or … : А, вводится Angle из контекстного меню;

Specify chamfer length on the first line<0.0000>: 2.65, Enter; Specify chamfer angle from the first line<0.0000>: 30, Enter; Select first line or [Polygon/ Distance/ …]: указываетсяотрезокCD;

Select second line: указывается отрезок BC.

Нижняя часть линии связи проекции ребра обрезается командой «Обрезать» с указанием в качестве режущей кромки фронтальной проекции контура гайки:

Команда:_trim Текущие установки…

Выберите режущие кромки: указывается контур гайки;

56

Выберите объекты: найдено: 1 Выберите объекты: Enter;

Выберите обрезаемый объект или…: указывается нижний ко-

нец линии связи ребра;

Выберите обрезаемый объект или…: Enter

Command:_ trim

Current settings: …

Select cutting edges:

Select objects: 1 found

Select objects: Enter;

Select objects to trim or…:

Select objects to trim or…: Enter

На рис. 63 показано построение линии связи f для контроля выполнения фасок. Затем линии связи удаляются с использованием команды «Стереть». Горизонтальная проекция фаски (в данном примере она построена командой «Круг») обводится с использованием команды «Кольцо» (рис. 64):

Команда:_donut

Внутренний диаметр кольца <0.5000>: 27.3; Внешний диаметр кольца <1.0000>: 27.7;

Центр кольца или <Выход>: указывается центр кольца;

Центр кольца или <Выход>: Enter.

Comand:_donut

Specify inside diameter of donut <0.5000>: 27.3;

Specify outside diameter of donut <1.0000>: 27.7;

Specify center of donut or<exit>:

Specify center of donut or<exit>: Enter.

На рис. 65 показано начало построения линии пересечения шестигранника с конической фаской способом секущих плоскостей. Проекция отверстия в гайке выполняется командой «Круг» в режиме «Диаметр», величина его рассчитывается умножением диаметра резьбы на коэффициент 0,85. Проекция резьбы выполняется с использованием команд «Круг» и «Разорвать».

57

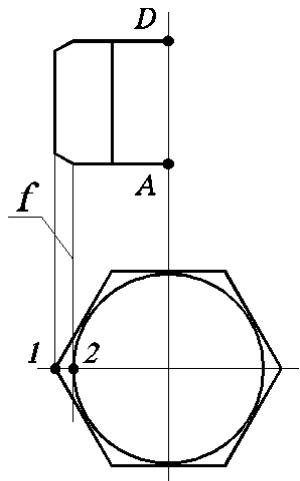

Рис. 64. Контроль построения фасок

Трудоемкость построения снижается значительно, если проекции параллелей, верхних точек и их линий связи выполнить одним цветом, а нижних – другим. Команда «Цвет» (Color) настолько проста, что любой начинающий пользователь легко освоит работу с ней самостоятельно.

Все промежуточные построения гипербол гайки выполняются в промежуточном «Слое 1». Для его создания открывается диалоговое окно команды «Слои» в выпадающем меню «Формат» либо на панели инструментов «Слои» и нажимается кнопка «Создать слой» (рис. 66). Горизонтальная проекция нижней параллели b1 вписана в шестиугольник, что обеспечивается режимом объектной привязки «Касательная». Все остальные построения: горизонтальная и фронтальная проекции верхней параллели а (рис. 68) фронтальная проекция нижней параллели и линии связи (рис. 68) также выполнены с применением режимов объектной привязки «Пересечение» и «Нормаль», что и обеспечивает высокую точность построения.

58

Рис. 66. Диалоговое окно команды «Слои»

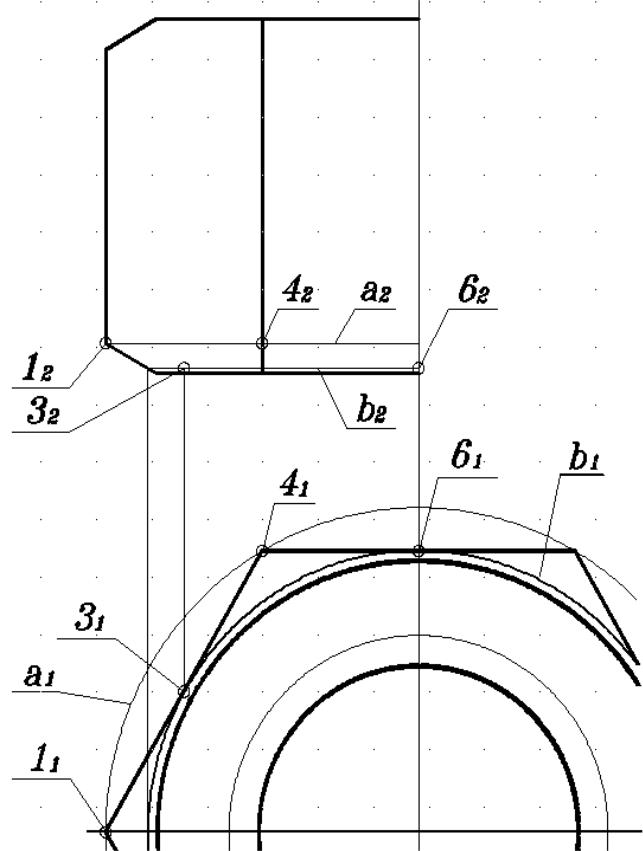

На рис. 67 показано построение проекций и линии связи параллели с для построения промежуточных точек гипербол. Горизонтальная проекция параллели с1 строится диаметром произвольной промежуточной величины между проекциями параллелей а1 и b1. Линия связи этой параллели e проводится из проекции точки А1. Затем отмечаются с использованием команды «Точка» (Point) проекции точек пересечения проекции параллели с1 и горизонтального контура гайки (шестиугольника, проекции точек 21, 2′1, 51, рис. 68). От них проводятся линии связи до фронтальной проекции параллели с1 и отмечаются фронтальные проекции точек (22, 2′2, 52, рис. 68).

Проекции самих гипербол (рис. 68) выполняются дугами «Полилинии» в режиме «Вторая точка» с использованием объектной привязки «Узел»:

Команда:_ pline Начальная точка: указывается проекция точ-

ки 12;

Текущая ширина полилинии равна 0.2000 Следующая точка: или [Дуга/Полуширина/…]: Д, выбирается

«Дуга» из контекстного меню;

Конечная точка дуги или [Угол/Центр/…]: В, выбирается

«Вторая» из контекстного меню; Вторая точка дуги: указывается проекция точки 22

60
