Отходы окорки, как и мягкие отходы, чаще используются для получения то- пливных брикетов. На Кировской лесобазе силами КирНИИЛП введен в экс- плуатацию участок мощностью 5,4 тыс. т брикетов в год с численностью три че- ловека в смену. После металлоискателя ЭМИ-64П кора измельчается в две ста- дии - сначала в барабанной корорубке, затем в центробежной дробилке. Сушат кору в барабанной сушилке со спиральной приставкой и топкой, использующей ту же сухую кору. Второй поток сухой коры с помощью шнекового делителя по- дается в пресс модели Б-8230. Готовые брикеты размером 160 х 68 х (20 - 30) мм проталкиваются в бункер - накопитель для отгрузки потребителю.

Плотность брикетов составляет 1000 - 1100 кг/м3, предел прочности при изги- бе - 1,5 МПа, теплота сгорания 16 - 17 Дж / кг, что не ниже, чем у топливных брикетов из мягких отходов.

В зарубежной практике кора, как и мягкие отходы все шире перерабатывается не в брикеты, а в окатыши. Измельченная и подсушенная до 35% кора прессует- ся в окатыши, причем во время прессования за счет сил трения влажность мате- риала дополнительно понижается на 15 - 20%. Используемые в США установки имеют мощность до 7,7 т/ч, теплота сгорания окатышей из коры не ниже 14,6 Дж/кг.

Наиболее массовое применение кора может найти в качестве удобрения. В ко- ре содержится до 60% лигнина, который со временем может перейти при опре- деленных условиях в гумус. Кора богата различными питательными веществами и разлагается быстрее опилок, она имеет высокую пористость и влагоемкость. Кора быстро накапливает и хорошо удерживает влагу, имеет высокое содержа- ние органических соединений.

Опыт использования коры как удобрения накоплен в ПО “Кировмебель”, Красноярском ЛПК, Костромском ФК. Измельченную кору складируют с добав- ками, содержащими азот и фосфор, в результате чего образуется компост, спо- собный конкурировать по эффективности с другими удобрениями.

214

Глава 11. Склеивание массивной древесины

Под массивной древесиной понимают пиломатериалы и заготовки, которые путем склеивания могут превращаться в погонажные изделия, клееные щиты и столярные плиты, детали деревянных конструкций и многое другое. Организа- ция цеха клееной продукции на лесопильно - деревообрабатывающем предпри- ятии требует наличия качественной камерной сушки пиломатериалов до влаж- ности не более 10% и производственного помещения с температурой воздуха не ниже 15 0С. При этом возможно решение целого ряда задач по более полной пе- реработке пилопродукции, в частности:

а) переработка короткомерных пиломатериалов и отпада от экспорта на заго-

товки целевого назначения б) получение из тонких боковых досок заготовок требуемого сечения

в) сокращение числа градаций по длинам, упрощение операций сортировки и

пакетирования пиломатериалов г) поставка заказчикам конструкционных пиломатериалов заказных длин

д) получение из некондиционных досок брусьев большого сечения, для кото-

рых не хватает толстомерного сырья е) более рациональное использование низкосортных пиловочных бревен с

применением специальных методов раскроя; ж) увеличение выхода продукции за счет использования развальных способов

раскроя бревен.

11.1. Сращивание древесины по длине

Клееная продукция может быть получена с использованием всех трех видов склеивания - по длине, ширине и толщине. Для ряда видов продукции, называе- мой погонажные изделия (доски пола, обшивка, поручни, плинтусы и т.п.), осо- бенно важным является склеивание по длине (сращивание), которое позволяет к тому же наилучшим образом использовать короткомерные и низкосортные пи- ломатериалы.

Для этих целей можно использовать склеивание впритык гладко опиленными торцами, сращивание на ус или на зубчатый шип ( рис. 11.1).

Рис.11.1. Три вида соединений древесины по дли-

не

Торцовое соединение впритык дает низкую

прочность (1015% от прочности цельной дре- весины) и применяется как монтажное склеива- ние или для деталей, не испытывающих экс- плуатационных нагрузок. Этой прочности доста-

точно для перемещения и обработки склеенных деталей на круглопильных и продольно - фрезерных (строгальных) станках. Возможные области применения соединений впритык - изготовление рамок щи-

215

товых дверей, щитовых деталей встроенных шкафов, кухонной мебели и других изделий, где всю нагрузку воспринимает облицовка.

Усовые соединения могут обеспечивать до 100% прочности цельной древеси- ны при изгибе, но требуют повышенного расхода материала, так как длина уса должна составлять 10 - 15 толщин материала. Это не позволяет применять эти соединения для утилизации коротких отрезков досок. Возможно применение усовых соединений при изготовлении авиационных деталей, деталей корпуса деревянных судов, весел, тетив пожарных лестниц и других высоконагруженных деталей, как правило, не содержащих значительных сучков.

11.1.1 Характеристика зубчатых соединений

Зубчатые соединения (ГОСТ 19414 - 90) занимают по прочности промежу- точное положение между соединениями впритык и усовыми. Профиль зубчатых шипов показан на рис.11.2 .

Рис. 11.2. Зубчатое клеевое соединение (l - длина шипа, t - шаг соединения, b - затупление шипа, s - зазор в стыке).

Основные достоинства зубчатых соединений - минимальные потери древесины, технологич-

ность и относительная простота формирования шипов, способность самозаклинивания при дей- ствии торцового давления и способность сохра- нять давление вне пресса.

Относительная прочность соединения зависит от параметров соединения

(табл.11.1).

11.1. Параметры зубчатых соединений

Различают конструкционные соединения, используемые в нагруженных дета- лях, и неконструкционные, для которых расчет на прочность не производится. В первом случае шипы зарезают по пласти заготовки и соединение называют вер- тикальным, так как шипы ориентированы в вертикальной плоскости. В этом случае влияние крайних шипов, которые несколько отгибаются при запрессовке соединения, на прочность при изгибе оказывается незначительным. Во втором случае более рационально применять зарезку шипов по кромке заготовки, что дает более декоративное (горизонтальное) соединение (рис. 11.3).

216

Рис. 11.3 Горизонтальное и вертикальное зубчатые соединения.

Для уменьшения влияния отгиба шипов на прочность соединения крайние шипы можно делать более толстыми. Прочность соединения в этом случае мо- жет составить 40 - 50% от прочности цельной древесины на изгиб. Условное обозначение зубчатого соединения включает его вид и геометрические парамет- ры, например:

В-50х12х2 ГОСТ 19414-90 (вертикальное с длиной шипов 50мм, шагом 12 мм и затуплением 2 мм);

Г-20х6,2х1,0 ГОСТ 19414-90 (горизонтальное с длиной шипов 20 мм, шагом 6,2 мм и затуплением 1,0 мм).

Точность выполнения шипов должна соответствовать 13-му квалитету по ГОСТ 6449.1-82, а параметр шероховатости склеиваемых поверхностей не дол- жен превышать Rmmax200 по ГОСТ 7016-82. Склеивание нужно производить не позднее чем через 24 часа после формирования шипов.

Затупление шипов является следствием конструкций фрез, формирующих шипы. Зазор в стыке является обязательным для деталей конструкционного на- значения, так как он гарантирует плотное прилегание склеиваемых поверхно- стей.

Влияние зубчатых соединений на прочность можно сравнить с влиянием суч- ков в реальных пиломатериалах. Установлено, например, что в досках 1-го сорта допускаемые пороки могут снижать прочность при изгибе примерно на 25%, а в досках 3-го сорта - даже на 40%. Поэтому клееные пиломатериалы могут быть допущены к использованию наравне с неклееными. В зависимости от длина ши- пов рекомендуются следующие области применения соединений (табл.11.2).

11.2. Рекомендуемые области применения зубчатых клеевых соединений.

217

11.1.2. Технологический процесс сращивания

Сырьем для сращивания обычно являются короткомерные и низкосортные пиломатериалы влажностью не более 15% . В производстве крупномерных изде- лий сращиванию подлежат доски большой длины (до 6 м). Минимально допус- тимая длина составляет от 0,1 до 0,5 м в зависимости от используемого оборудо- вания и качества сырья. Средняя длина может быть очень различной, но обычно колеблется в диапазоне 1 ± 0,5 м. Некоторое импортное оборудование, предна- значенное только для сращивания короткомерных пиломатериалов, устанавли- вает максимальную длину заготовок до 1 м.

Подготовка сырья к склеиванию заключается в формировании сушильных па- кетов и камерной сушке досок. Качество их должно соответствовать требовани- ям на изделие. Дополнительно следует обращать внимание на то, чтобы в зоне фрезерования не было сучков диаметром более 5 мм, прорости, смоляных кар- машков, червоточины и трещин. Сучки, допускаемые в изделии, должны нахо- диться от кончиков шипов не ближе, чем на расстоянии трех диаметров сучков (диаметр измеряется между касательными, перпендикулярными продольной оси отрезка). Заготовки должны быть рассортированы по породам, так как смеше- ние пород в одной клееной детали не допускается. Разница во влажности сращи- ваемых заготовок не должна превышать 6%. Заготовки, склеенные по длине при высокой влажности, могут быть в последующем высушены до эксплуатационной влажности по нормальным и мягким режимам.

Клеи, используемые для погонажных изделий, выбираются в соответствии с условиями эксплуатации продукции: для внутреннего использования - поливи- нилацетатные (влажность древесины не более 12%), казеиновые и карбамидные, для наружнего использования - фенольные и фенолорезорциновые.

Технологический процесс изготовления включает следующие операции:

1)Продольный раскрой. Выполняется с целью прирезки досок на заданную ширину. В пакете пиломатериалов после сушки могут быть доски различных ширин, а также доски, содержащие обзол. Поэтому первой операцией должно

быть формирование ширины и удаление дефектных участков на прирезных станках. Уменьшение ширины доски может также уменьшить общую покороб- ленность заготовки.

2)Поперечный раскрой досок. Необходим для вырезки недопустимых дефек- тов, в том числе и покоробленной части заготовок. Использоваться могут спе- циализированные линии раскроя, автоматы, работающие по предварительной разметке, или станки общего назначения. Отечественная промышленность вы- пускает широкую гамму торцовочных станков. Наряду с традиционными стан- ками (ЦПА-40, ЦМЭ-2, ЦКБ-40) имеются легкие торцовочные станки, например, марок ТСП-2, ТСР-1 с нижней пилой, ЦТМ-20 с верхней пилой (рис.11.3)

При поперечном резании должна быть обеспечена перпендикулярность реза - отклонение плоскости торца от прямого угла не должно превышать 3 мм для

любого сечения доски

218

Табл.11. 3. Характеристики торцовочных станков для подготовки пиломатериалов к сращиванию:

.

На крупных предприятиях имеет смысл использовать современные линии торцевания, оснащенные микропроцессорной техникой, реагирующей на метки, сделанные специальным мелом (флюоресцентным каран- дашом). После того как рабочий отметит места вырезки, измерительная станция с

помощью фотодатчика и счетчика импульсов определяет длину доски и фиксирует метки,

затем передает всю информацию в компьютер, который может работать по одной из следующих программ:

-соблюдение только заданной спецификации длин;

-получение максимального объемного выхода заготовок без учета их качества;

-получение заготовок оптимального качества;

-получение заготовок максимальной стоимости (каждой заготовке определенно- го сорта и размера предварительно задается цена);.

-раскрой с учетом последующей зарезки зубчатых шипов (несколько увеличи- вается зона вырезки около сучков с тем, чтобы завиток не попадал в зону шипа).

Подобные линии имеют точность позиционирования до 0,1 мм и скорость по- дачи до 150 м/мин. Ниже в табл. 11.4 даны характеристики линий оптимизиро- ванного раскроя пиломатериалов серии Opticut фирмы Dimter (ФРГ)

Втех случаях, когда главным является не внешний вид заготовок, а их проч- ность (например, для элементов строительных конструкций), можно использо- вать аналогичные линии с узлом оценки прочности доски и автоматической от- меткой слабых мест, которые затем выпиливаются на торцовой пиле.

219

Табл. 11. 4. Характеристики линий оптимизированного раскроя пиломатериалов ф. Димтер

3) Формирование зубчатых шипов. Отечественная промышленность выпуска- ет специальные станки для зарезки зубчатых шипов (табл.11.5).

Данные станки имеют фрезерный суппорт, настраиваемый по высоте, и карет- ку с ручным приводом. Зарезать можно горизонтальные или вертикальные ши- пы. Во втором случае требуется большая высота набора инструмента (не менее ширины заготовки). При этом появляется возможность зарезки шипов в пакете заготовок, торцы которых выравнены по направляющей линейке. После зарезки одного торца рабочий переворачивает пакет, выравнивает вторые торцы и по- вторяет цикл зарезки шипов. Особенностью настройки шипорезов является то, что необходимо обеспечить смещение профиля шипов на 1/2 шага на правой и левой сторонах заготовки.

Наиболее современным из отечественного оборудования является станок ШС- 6 (рис.11.6), имеющий пильный и фрезерный суппорты и и автоматизированную подачу каретки с заготовками.

220

Табл. 11.5. Характеристики шипорезных станков с кареткой для формирования зубчатых шипов

Режущим инструментом являются сборные или цельные фрезы, двух- или четырехрезцовые. Наиболее часто используют минишипы с длиной 10 мм.

4)Нанесение клея на шипы. Часто используют ручное нанесение (окунание). Имеются также клеенаносящие станки с гребенкой, повторяющей профиль ши- пов и находящейся в ванне с клеем. Для регулирования расхода клея имеется

заслонка такого же профиля. Зазор между ней и гребенкой устанавливается из расчета расхода клея не менее 400 г/м2 площади клеевого соединения. Предпоч- тительным является двухстороннее нанесение клея. Линии фирмы ГреКон пре-

дусматривают нанесение клея методом распыления после формирования шипов на втором торце, при этом клеенаносящий узел расположен непосредственно на шипорезном станке. В других линиях клеенаносящий профильный ролик распо- лагают на прессе для сращивания.

5)Сборка и запрессовка соединения.

Проводится в пневматических или гидравлических прессах, обеспечивающих необходимое усилие прессования, которое зависит от длины шипа (табл. 11.1).

221

При сечении пиломатериалов 50 х 100 мм торцовое усилие при длине шипов 10 мм составит 12 МПа . 50 . 100 = 60 000 Н ( 6 тонн).

Технология сращивания предусматривает два варианта получения длинных заготовок:

а) запрессовка в бесконечную ленту и отпиливание на заданную длину клее- ной детали. В этом случае давление запрессовки приходится прикладывать через пласти заготовок (рис.11.7). Такой вариант необходим при изготовлении круп- ногабаритных изделий, например, деталей строительных конструкций.

б) соединение (наживление) заготовок без приложения давления или с не- большой подпрессовкой до получения нужной длины, отпиливание в заданный

размер и прессование с приложением торцового усилия к сращенной заготовке (двухстадийная запрессовка). В этом варианте нельзя получить точную длину клееной продукции после пресса, так как число стыков может быть разным и уменьшение длины после выборки всех зазоров будет разным для разных заго- товок. При использовании минишипов это не является существенным недостат- ком.

Соответственно этим вариантам различают и конструкции прессов. К прессам первого типа относятся прессы ПТ-85 и ПС-250 (рис.11.7).

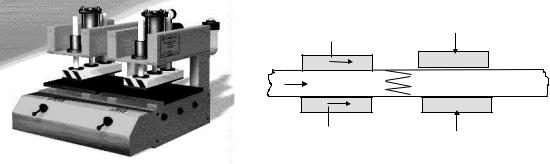

Рис.11.7. Схема работы торцового пресса для сращивания пиломатериалов и общий вид пресса ПС-250 (ЗАО Простор)

Торцовочный пресс ПТ - 85 конструкции ЦНИИМОД предназначен для рабо- ты в составе автоматической линии сращивания и имеет подвижный и непод- вижный прижимы, горизонтальные пневмоцилиндры и базирующее устройство. В пресс подаются заготовки с предварительно соединенными зубчатыми шипа- ми, на которые нанесен клей. Когда зубчатое соединение окажется между при- жимами в зоне прессования, оператор или автоматическое устройство подает команду на начало цикла прессования. Прижимы зажимают заготовку по обе стороны от соединения, после чего горизонтальные пневмоцилиндры, переме- щая подвижный прижим, производят индивидуальное прессование соединения. Затем заготовки продвигаются вперед так, чтобы следующее соединение оказа- лось в зоне прессования, после чего рабочий цикл повторяется. Время выдержки в прессе (не менее 2 секунд) необходимо для выдавливания клея, стабилизации усилий и деформаций. Отверждение клея происходит вне пресса, а надежность

самозаклинивания достаточна для механической обработки клееных заготовок сразу после сращивания.

222

Табл. 11.6. Характеристики торцовых прессов для сращивания пиломатериалов

Прессы второго типа представлены широкой гаммой устройств (табл. 11.7), содержащих торцовую пилу, верхний и боковой прижимы и торцовый пневма- тический или гидравлический прижим. Часто они снабжаются и клеенаносящим устройством, что позволяет сократить вспомогательное время и уменьшить за- нимаемую производственную площадь на участке сращивания. Такие прессы работают в следующем цикле:

1.Нанесение клея и сборка соединений с ручным продвижением материала до упора.

2.Верхний прижим и выравнивание боковым прижимом для получения строгой прямолинейности заготовки.

3.Отпиливание в нужный размер с помощью встроенной нижней пилы и пере- дача заготовки в зону прессования.

4.Обжим заготовки торцовым давлением с выдержкой 2-5 с.

5.Открытие пресса и выталкивание клееной детали на подстопное место. Общий вид пресса марки ПССТ-6,75 показан на рис. 11.8.

Табл. 11.7. Прессы торцового сращивания заготовок
