где П - продолжительность контакта плит в % от времени цикла одного дыхания. Усушка шпона минимальна вдоль волокон (0,25- 0,35%). В радиальном на- правлении, то есть по толщине шпона, она составляет 5-6% и в тангенциальном направлении (по ширине листа) 7-11%. По площади листа усушка неравномер- на из-за неоднородностей строения древесины. Это приводит к гофристости,

короблению и растрескиванию шпона.

Основным фактором, влияющим на усушку, является температура агента сушки. Чем выше температура, тем меньше тангенциальная усушка. Напри- мер, увеличение температуры со 110 до 180 0С снижает усушку с 7,5 до 5 %. Имеет значение и толщина шпона. С увеличением толщины усушка по ширине резко уменьшается, а по толщине увеличивается.

Величина тангенциальной и радиальной усушки может быть определена по формуле

Поправочные коэффициенты на толщину шпона, температуру и породу дре- весины составляют:

KS =1,21− 0,14Sш ; Kt = 1,42 − 0,003t; Kn = 0,81+ 0,125Sш .

Данные эмпирические зависимости действительны при влажности шпона Wк = 0-23 %, толщине шпона Sш = 0,4 -3,5 мм, температуре агента сушки 100-250 0С.

5.3. Оборудование для сушки шпона

Сушильное оборудование для шпона можно классифицировать по следую- щим признакам:

а) по способу передачи тепла: конвективные, контактные, радиационные и комбинированные сушилки;

б) по типу циркуляции агента сушки: с продольной, с поперечной циркуля- цией и с сопловым дутьем;

в) по способу обогрева: воздушные сушилки с обогревом паром или горячей водой и газовые сушилки с обогревом топочными газами;

г) по месторасположению калориферов: между этажами сушилки или в верх- ней части сушилки;

д) по типу высушиваемого материала: для сушки листов шпона или для суш- ки ленты шпона.

е) по числу этажей: от 1 до 8; ж) по методу работы: периодического или непрерывного действия.

Наиболее распространенными сегодня являются агрегаты комбинированной сушки, где основной тип теплопереноса - конвекционный с долей контактного нагрева. Это роликовые сушилки с паровым или газовым обогревом.

Паровые роликовые сушилки типа СУР имеют следующие основные узлы

(рис.5.3):

100

1.Каркас сушилки. Он состоит из металлических секций, укрепленных одним концом на фундаменте, а другим опирающихся на катки (для облегчения де- формаций металла при нагреве и охлаждении).

2.Ограждение сушилки. Сверху располагаются листы из гофрированного стального листа и слой шлаковаты толщиной 80 мм. Сбоку - подвесные двери, также теплоизолированные шлаковатой.

3.Система подачи шпона. Образована при помощи рядов парных роликов, вращающихся в противоположных направлениях.

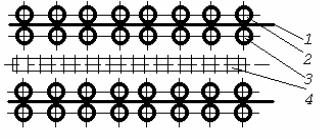

Рис.5.3. Схема узла роликовой паровой сушилке типа СУР : 1 - листы шпона, 2 - верхние ведомые ролики, 3 - нижние приводные ролики, 4 - калори- фер.

Диаметр роликов 104 мм, они изготовлены из цельнотянутых труб. Нижние ро- лики являются ведущими и имеют на одном конце звездочку, на другом - шес- терню. Верхние ролики имеют только шестерню на одном конце и по высоте мо- гут перемещаться в зависимости от толщины шпона. Ролики легко вынимаются для замены или ремонта. По ширине сушилки подается два листа шпона, поэто- му длина роликов примерно 3,8 м. Парные ролики расположены с шагом 162 мм в пяти этажах, поэтому число роликов очень велико (более 1000 шт.), они со- ставляют основную массу сушилок типа СУР .

4.Привод роликов. Привод состоит из электродвигателя, вариатора, лебедки

сведущими звездочками, коробки с ведомыми звездочками и натяжного приспо- собления.

5.Система нагрева и циркуляции воздуха. Включает в себя калориферы, воз- духоводы и вентиляторы. Калориферы располагаются в межэтажном простран- стве сушилки.

6.Система подачи шпона в сушилку. Для равномерного обеспечения сушилки сырым шпоном во всех пяти этажах служит типпельное устройство с качающей- ся рамой. Подача шпона также может быть механизирована с помощью специ- альных устройств, например качающейся рамы с пневмоприсосками.

На фанерных заводах России и СНГ работают паровые сушилки марок СУР-3, -4, -5, -6. Их характеристики даны в табл.5.1. Базовой моделью сушилок такого типа является сушилка СУР-4.

Разновидностью паровых сушилок являются сушилки с сопловым дутьем, например модели СУР-8 (рис.5.4, 5.6). Она отличается тем, что тепло шпону передается не только от внешних калориферов, но и от поверхности труб, вмонтированных в сопловые короба. Шаг роликов в радиационно-сопловой су- шилке увеличен вдвое - со 162 до 324 мм, соответственно сократилось и число роликов.

Рис.5.5. Схема узла сопловой сушилки VMS фир-

мы Raute

В сушилке с сопловым дутьем модели VMS (рис.5.5) расстояние от среза со- пла до поверхности шпона составляет 20 - 30 мм, скорость циркуляции воздуха 12 - 15 м/с. Ширина щели сопла 5 - 10 мм, длина сопла равна ширине листа шпона. При этом воздух способствует продвижению листов шпона и препят- ствует возникновению заломов. Поскольку сопловые короба занимают много места, то сушилки VMS имеют только 3 этажа при высоте сушилки до 5 м и полной длине 25,5 м. Аналогичная сушилка VTS фирмы "Raute" имеет 4 этажа, а по ширине сушилки подается три листа шпона.

102

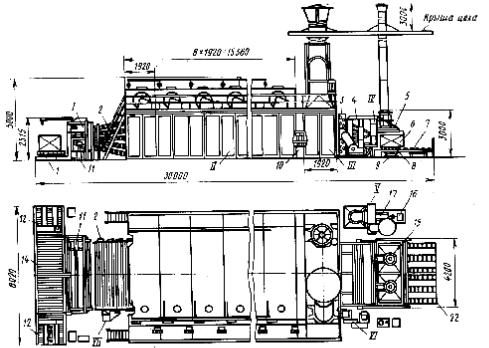

Рис. 5.6. Радиационно-сопловая роликовая сушилка СУР-8: 1 - загрузочный механизм, II - камеры сушки, III - камеры охлаждения, IV - разгрузочный механизм, V - вентиляци- онная установка, VI - приводная станция, VII - натяжная станция; 1 - подъёмный стол, 2 - загрузочная этажерка, 3 - раздаточная колонка, 4 - выдающий механизм, 5, 15 - пневмоукладчики, 6 - стопы сухого шпона, 7 - тележки, 8,12, 14 - роликовые кон- вейеры, 9 - подъёмный стол, 10 - буферная секция, 11 - распределительный механизм, 13 - трубопроводы, 16, 23 - электродвигатели, 17 - вентилятор, 18 - теплоизоляцион- ные щиты, 19 - экраны, 20 - калориферы, 21 - вентилятор, 22 - защитный кожух вен- тилятора, 24 - ролики, 25 - сопловые короба.

5.2. Технические характеристики газовых сушилок для шпона

103

Газовые роликовые сушилки (табл.5.2) отличаются от паровых тем, что тем- пература агента сушки в них составляет не 150 - 160 0С, а 250 -300 0С благодаря применению смеси топочных газов с воздухом. Для этого сушилки снабжа- ются топками, где сжигается твердое, жидкое или газовое топливо, а топоч-

ные газы в смеси с атмосферным воздухом непосредственно подаются в зону сушки. Поэтому в газовых сушилках отсутствуют калориферы и при том же кар- касе становится возможным сделать вместо пяти восемь этажей.

Расчеты показывают, что в газовых сушилках на процесс сушки расходуется 59% тепла от сжигаемого топлива (в паровых - только 32%). Кроме этого, газо- вые сушилки значительно проще по устройству и требуют меньше металла. Пе- ревод на газовое топливо требует некоторых конструктивных изменений:

1.Приводные цепи роликов заменяют на втулочно-роликовые с разрывной нагрузкой 50-80 кН.

2.Шариковые сепараторные подшипники роликов, работающие на смазке,

заменяются на втулки из антифрикционного материала (например, АГ-1500), работающего без смазки при температурах до 400оС.

3.Вместо вариатора ставится двигатель постоянного тока.

Сегодня на предприятиях работают сушилки серии СРГ, в том числе СРГ-25, СРГ-25М (рис. 5.7), СРГ-50-2 (табл.5.2). Одним из недостатков сушилок такого типа является высокая пожароопасность, поскольку температура в сыром конце составляет 260 - 280 оС. Наличие в цехе топок и громоздкой системы газоходов также не улучшает условия труда. Для устранения этих недостатков создана газовая сопловая сушилка СРС-Г. За основу взята сушилка СУР-4, где вместо ребристых калориферов, вентиляторного оборудования и всех четных парных роликов расположены сопловые короба с шагом 324 мм.

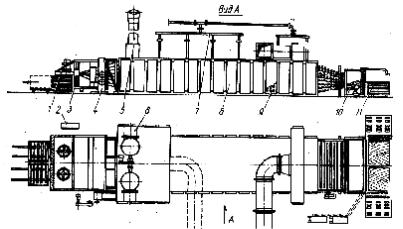

Рис. 5.7. Общий вид газовой роликовой сушилки СРГ-25М: 1 - корпус, 2 - роликовая система, 3 - вентиляционная установка подач газов, 4 - установка отсоса газов, 5 - топка, 6 - паротушитель, 7 - пульт управления, 8 - жалюзийный искрогаситель, 9 - вентилятор охлаждения, 10 - привод роликов, 11 -

механизм выгрузки.

Производительность сушильного агрегата, м3/ч,

104

где Кр=0,87 - 0,9, lр - длина ролика, м; Sш - толщина шпона, м; n - число этажей роликовой сушилки; L - рабочая длина сушилки, м; l - длина секций охлажде- ния, м; t- время сушки шпона, мин; Кш - коэффициент заполнения ширины су- шилки, Кш =0,7-0,8; Кд - коэффициент заполнения длины сушилки, Кд = 0,9-0,98.

Сушка шпона в ленте применяется в линии лущения, сушки, рубки и сор- тировки шпона. Преимущество этого способа в том, что снижаются потери шпона при его рубке и транспортировке в сухом виде на 3-5%, а трудозатраты сокращаются в 2-2,5 раза. За рубежом применяют двух- и четырехэтажные сет- чатые (ленточные) сушилки для сушки шпона в ленте. Шпон транспортируется

с помощью металлической сетки и передается с этажа на этаж. На нижнем этаже имеются камеры охлаждения, а на выходе из сушилки - ножницы для рубки шпона. Металлические сетки опираются на ролики, между сетками расположены сопловые короба (линия “Raute”). Скорость движения ленты до 45 м/мин. На рис.5.8 показана ленточная сушил- ка фирмы Raute.

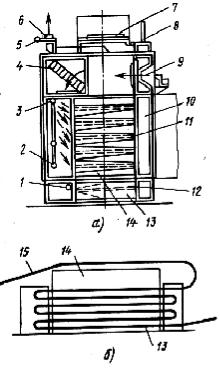

Рис.5.8. Схема ленточной сушилки для шпона: а) поперечный разрез, б) схема движения ленты шпона; 1, 3 - трубы паротушеия, 2 - труба сбора конденсата, 4 - калорифер, 5 - труба подводящего паропровода, 6 - выхлопные трубы, 7 - подающий конвейер, 8 - площадка обслуживания, 9 - вентилятор, 10 - каркас, 11 - сопловые короба, 12 - труба камеры охлаждения, 13 - камера охлаждения, 14 - камера сушки, 15 - траектория движения лен- ты шпона.

Сушилка СуШЛ линии лущения - сушки - рубки шпона представляет собой паровую роликово - цепную сушилку, имеющую по высоте два яруса. Первый (нижний) ярус имеет два этажа, верхний - три этажа. Лента шпона имеет са- мостоятельный вход в каждый ярус и выход из него. В каждом ярусе можно создать свой режим сушки, что удобно для сушки хвойного шпона. Верхние и нижние ролики имеют канавки для прохода цепей, поддерживающих и направ- ляющих шпон, что снижает его покоробленность. Средняя температура в су- шилке 130оС, производительность до 4,3 мз/час для шпона толщиной 1,5 мм.

Недостатками сетчатых сушилок являются значительное коробление шпона, так как отсутствует проглаживание шпона роликами, появление разрывов шпона при незначительной неравномерности скоростей по длине сушилки, так как шпон движется здесь в направлении поперек волокон. Кроме того, газовая су- шилка может работать только на природном газе, ибо все остальные виды топ- лива загрязняют шпон.

105

5.3. Технические характеристики ленточных сушилок

Контактные сушилки для шпона распространены значительно меньше, чем сушилки других типов, хотя контактный способ нагрева является наиболее ин- тенсивным. К таким сушилкам относится в первую очередь дыхательный пресс (табл.5.4). Рабочим органом являются стальные плиты, внутри которых цирку- лирует пар. Плиты периодически сжимают листы шпона, находящиеся между ними. Если в прессе 32 плиты (31 промежуток), то сушка происходит в 16 не- четных или 15 четных, а в других промежутках шпон загружается или выгру- жается.

5.4. Характеристика дыхательных прессов

Время контакта плит составляет примерно 50% от времени одного “дыха- ния”. Сушилки СУД-4 и СУД-7 в настоящее время уже не выпускаются, но со- хранились на некоторых предприятиях, где используются для сушки наиболее высококачественного шпона. К недостаткам их относится низкая производи- тельность, тяжелые условия труда.

В практике фанерных предприятий США известна контактная проходная сушилка MVP (рис.5.9), в кото- рой шпон при своем движении огибает два полирован- ных цилиндра, обогреваемых термомаслом (280 0С).

Время сушки сокращается по сравнению с роликовыми

сушилками на 25%, меньше усушка и покороблен- ность шпона.

Рис.5.9. Сушилка шпона с обогреваемыми цилиндрами.

106

Сушилка с шахматным расположением роликов занимает меньшую произ-

водственную площадь и позволяет сохранить производительность при мень- ших трудозатратах. Это достигается компактной установкой роликов, что по- зволяет при тех же габаритах увеличить число этажей с 5 до 8, скорость тепло- вого агента до 8-10 м/с .

Охлаждение шпона является необходимой операцией перед нанесением клея, так как горячий шпон может вызвать интенсивное впитывание клея, его прежде- временное охлаждение. Оптимальная температура шпона составляет 40-50 0С. В паровых сушилках достаточно охлаждение шпона в течение 50-70 с, а длина секций зоны охлаждения составляет примерно 10 % общей длины сушилки. В газовых сушилках время составляет 30-40 с, так как скорость движения шпона выше. Сопловая подача воздуха позволяет сократить время охлаждения до 20 с.

5.4.Сортирование сухого шпона

Вобщем случае шпон может быть рассортирован по следующим признакам: а) по породам древесины. Этот признак определяется уже на стадии гидро-

термообработки сырья; б) по толщине шпона. Толщина шпона задается в лущильном станке и в

дальнейшем в одной стопе сохраняется шпон только одной породы и одной толщины;

в) по назначению - для фанеры, для отдельного использования, для починки, для ребросклеивания;

г) по качеству (по сортам).

Последние два признака определяются в результате сортирования сухого шпона на специально отведенном для этих целей месте. Для каждого сорта чет-

ко оговариваются допустимость того или иного порока древесины или дефекта обработки. Для сучков указываются их предельные размеры и количество на 1 м2 площади листа, для ненормальных окрасок - процент занятой площади. Ка- чественный выход шпона зависит главным образом от сорта сырья. При луще- нии березы наибольший объем занимает шпон сортов В, ВВ, С.

Процесс сортирования шпона может быть организован по различным схемам:

1.Непосредственно у сушилки. Шпон 1-2 рабочими раскладывается по сто- пам рядом с сушилкой. Недостаток этой схемы в том, что она требует больших производственных площадей и значительных затрат ручного тру- да, хотя и исключает излишние переноски шпона. При отсутствии механи-

зации одна сортировщица обрабатывает 500 - 600 листов в час, перено- ся 1-1,5 тонны груза и проходя расстояние до 3 км. Сегодня этот участок является наименее механизированным и наиболее трудоемким. Запаса су-

хого рассортированного шпона должно хватать на бесперебойную работу клеильного цеха в течение 1,5 - 2 суток, поэтому требуется трехсменная

работа большого числа рабочих сравнительно низкой классификации

2.На специально отведенных местах. Пачка сухого шпона отвозится по-

грузчиком к ленточному транспортеру и раскладывается по подстопным местам с меньшими затратами ручного труда.

3.На транспортере, установленном на выходе из сушилки. В автоматиче- ских сортировках фирмы "Raute" сухой шпон сразу из сушилки попадает

107

на поперечный конвейер. Оператор визуально оценивает сорт каждого листа и нажимает номер соответствующего кармана. Листы шпона затем с помощью вакуумных присосок поджимаются к верхней перфорирован- ной ленте конвейера и транспортируются до своего места.

Сортировщик сухого шпона СШ-3 (рис.5.9) имеет систему адресования, управляемую микропроцессором. Лист шпона укладывается на подстопное ме- сто с помощью отсекателя. После формирования стопы высотой 700 мм она вы- катывается на резервный рольганг. Число секций - 8, производительность для полноформатного шпона толщиной 1,5 мм - до 21 м3 / см, установленная мощ- ность - 20,6 кВт, масса 12000 кг, занимаемая площадь - 18,5 х 5,2 м. Допускается одновременная подача трех листов, а также рассортировка неформатных листов

.

18500

Рис. 5.10. Схема линии сортирования шпона СШ-3: 1 - стопа шпона для сортировки, 2 - подъёмный стол, 3 - приемная секция, 4 - транспортная система, 5- сортовая секция, 6 - отсекатель, 7 - рольганг для отсортированных стоп.

Известны линии сортирования с автоматической оценкой качества шпона с использованием фотодатчиков и встроенной ЭВМ. Система улавливает темные места на листе шпона, определяет их количество, размеры, площадь и сравнива- ет результат с эталонами, имеющимися в ее памяти, на основании чего выносит решение о присвоении того или иного сорта.

5.5. Нормализация размеров и качества шпона

Значительная часть шпона проходит дополнительную обработку, а именно, починку форматных листов, ребросклеивание кускового шпона и стягивание трещин клеевой лентой.

Починка шпона проводится с целью повышения сортности на один разряд за счет вырубки сучков и постановки заплаток с натягом 0,1-0,2 мм. Починке под- лежит шпон сортов II, III, IV (В, ВВ, С). Вставки вырубаются из шпоновых по- лос той же толщины и влажностью 3-5%. Вставки имеют обычно форму эллипса и размеры от 25х15 до 100х60 мм (всего 4 типоразмера). Из общего числа по- чинке подвергаются примерно 10 - 30% сухого шпона. Для этой цели исполь- зуются шпонопочиночные станки марки ПШ или ПШ-2А (табл.5.5, рис.5.11- 5.12). Станок работает в следующем цикле: верхняя просечка высекает в шпоне дефектное место, толкателем дефект проталкивается вниз и удаляется сжатым воздухом, из ленты шпона нижней просечкой вырубается вставка (заплатка) и ставится на место дефекта.

108

5.5. Техническая характеристика станка ПШ-2A.

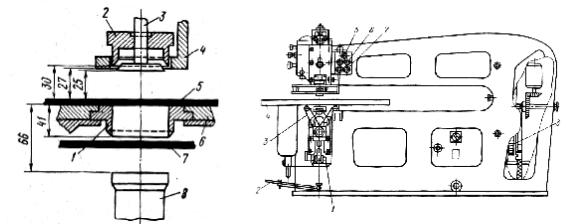

Рис.5.11. Взаимное расположение инструмента в шпонопочиночном станке: 1 - нижняя просечка, 2 - верхняя просечка, 3 - толкатель, 4 - прижим, 5 - лист шпона, 6 - стол станка, 7 - лента шпона для заплаток, 8 - подаватель.

Рис. 5.12. Общий вид шпонопочиночного станка ПШ-2: 1 - нижняя головка, 2 - педаль, 3 - кассета, 4 - стол; 5,6,7 - кнопки управления, 8 зубчатая передача.

Производительность станка (листов в час) определяется по формуле

где Кр - коэффициент рабочего времени (0,94-0,95); tр - время ручных опера- ций (6-7 с); m - количество дефектов на 1 листе; tв - время на установку вставки (1-2 с); tп - время на перемещение листа (0,4-0,8 с).

Можно использовать нормативы времени на починку одного листа (табл.5.6) и рассчитать производительность по формуле:
