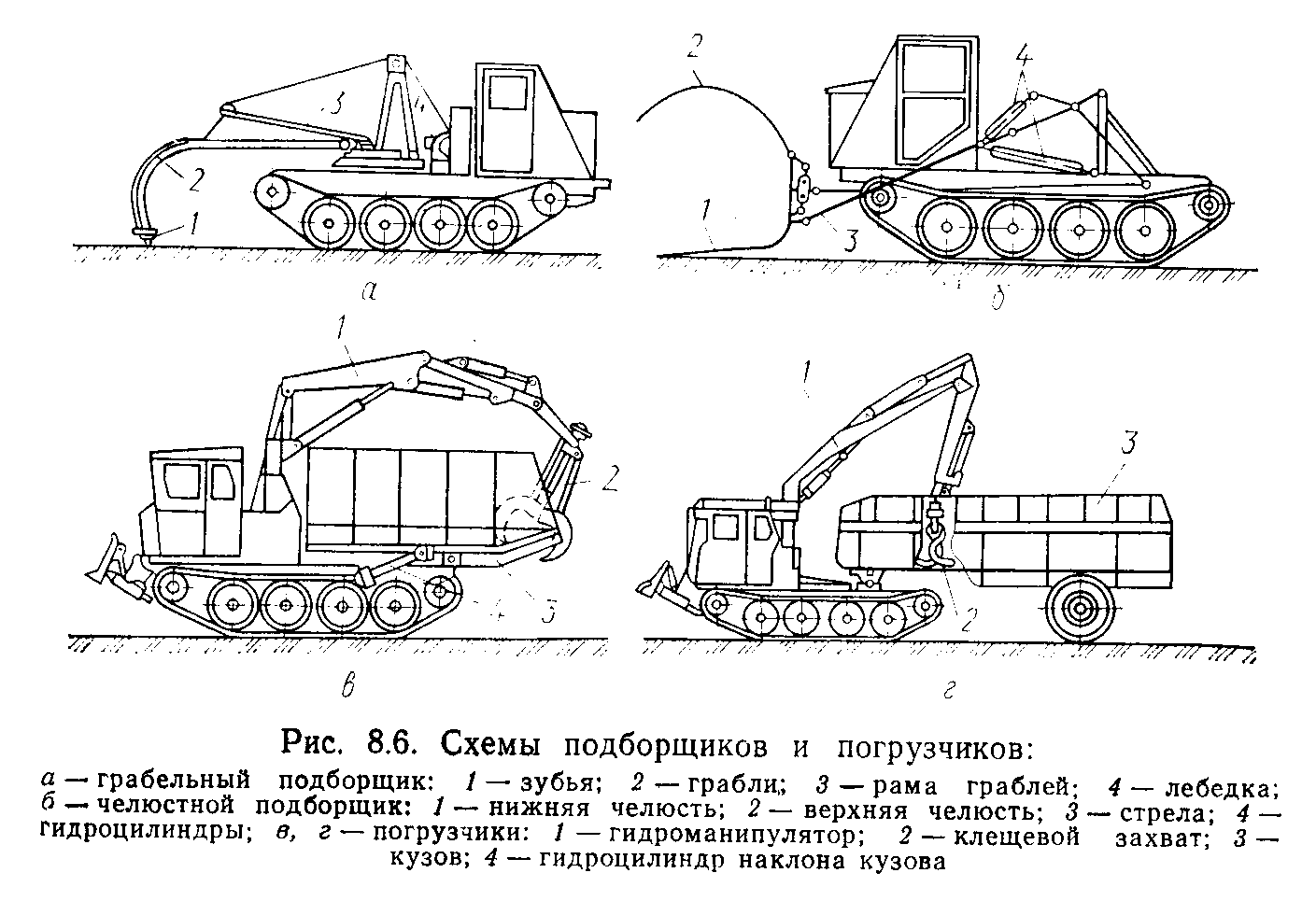

Рис_ к проекту

Рис. Трелевочная машина ТТР-401: 1 – гидроцилиндр; 2 – 9, 15, 17 – защитные ограждения; 10 – верхний канатонаправляющий блок; 11 – упорный щит трелевочного приспособления; 12 – нижний канатонаправляющий блок; 13 – откидывающаяся опора; 14 – карданный вал; 16 – рама толкателя; 18 – толкатель

Рис. Трелевочное приспособление трелевочной машины ТТР-401: 1 – защитное ограждение трелевочного приспособления; 2 – верхний канатонаправляющий блок; 3 – упорный щит; 4 – нижний канатонаправляющий блок; 5 – откидывающаяся опора; 6 – лебедка

Рис. Схема привода лебедки: 1 - вал отбора мощности; 2 - цепной привод; 3 - фрикционный диск; 4 – барабан; 5 - канат; 6 - тормоз барабана; 7 – ленточный тормоз

Рис. Трелевочная машина ТТР-402: 5 - звено навесное; 6 – кронштейн; 7 - крестовина; 8 - ограничитель верхний ; 9 – корпус; 10 - ограничитель нижний ; 11 – клык ведомый; 12 – клык ведущий; 13 – установитель; 14 - пружинный узел

Рис. Общий вид трелевочного захвата: 1 – клык ведомый; 2 – корпус захвата; 3 – крестовина; 4 – кронштейн; 5 – клык ведущий; 6 – звено навесное; 7 – пружинный узел; 8 – установитель; 9 – кронштейн

Рис. Погрузочно-транспортная машина МЛПТ-354: 1–двигатель; 2–кабина; 3–бак гидропривода; 4–колонна манипулятора; 5–стрела манипулятора; 6–ротатор манипулятора; 7–рукоять; 9-четырехзвенник; 10–стойки коника; 11–грузовая платформа; 12–колесо; 12–рама; 13–грейфер; 14–опора вертикально-горизонтального шарнира; 15-рама; 16–цилиндр поворота

Рис. Погрузочно-транспортная машина МЛ-131: 1 – передний модуль; 2 – приводная тележка; 3 – колонна манипулятора; 4 – стрела; 5 – стойки коника

Рис. Форвардер FMG 1010

Рис. Прицепной форвардер

Рис. . Технология работы харвестера: а – поворот грейфера в вертикальное положение; б – захват и спиливание дерева; в – подтаскивание дерева в зону обработки; г – процесс обработки; д – перенос сучьев на волок для его укрепления; е – опускание грейфера по дереву

Рис. . Последовательность выполнения операций по определению длины сортиментов: а – начало обработки; б – оценка; в – вычисления; г – задание на раскряжевку

Рис. Валочно-сучкорезно-раскряжевочная машина (харвестер)

Рис. Харвестерная головка

Рис. . Система управления харвестерным агрегатом: 1 – бортовая ЭВМ; 2 – принтер; 3 – блок памяти; 4 – панель блока памяти; 5 – клавиатура; 6 – дисплей; 7 – контроль пилы; 8– датчик длины; 9 – датчик диаметра

Рис. Погрузочно-разгрузочная машина "Беларусь" МПР-371: 1 – базовый трактор МТЗ-82В; 2 – рукоять; 3 – коромысло; 4– гидроцилиндр управления рукоятью; 5 – кронштейн; 6 – стрела; 7 – кронштейн; 8 – гидроцилиндр управления стрелой; 9 – шланги; 10 – колонна; 11 – аутригер; 12 – захват; 13– гидроцилиндр; 14 – механизм поворота захвата

Рис. Лесная погрузочно-разгрузочная машина МЛПР-394: 1– энергетический модуль; 2 – гидроцилиндры; 3 – задняя полурама; 4 – гидроманипулятор; 5 – горизонтального шарнир; 6 - вертикальный шарнир; 7 – передняя полурама

1 – базовый трактор Т-150К (М; 2-гидроманипулятор; 3-отводящий трубопровод; 4-механизм подачи (загрузочный патрон); 5-ножевой диск; 6-прицепная платформа; 7-аутригеры; 8-грейферный захват
