17 Схемы регенеративного подогрева воды.

Регенеративный подогрев питательной воды производиться паром в частично отработавшим в турбине, для этого в корпусе турбины выполняют специальные отборы.

Схемы РППВ включают в себя парогенератор, турбину, конденсатор, подогревающие линии свежего пара, линии отработавшего пара, линии питательной воды, линии отвода конденсата греющего пара, насосы (питательные, конденсационные

Эти схемы являются основой принципиальной тепловой схемы эл/ст.

Различают схемы со смешивающими подогревателями, поверхностными и комбинирующими и те и другие.

Схемы с поверхностными подогревателями различаются способом отвода дренажа греющего пара (дренаж может откачиваться насосом в линию основного конденсатопровода, а может сливаться в подогреватель более низкого давления).

Цели расчета:

КЭС: при известной электрической мощности определяются расходы пара на подогреватели и конденсатор, кпд установки и расходы топлива.

ТЭЦ: при заданных начальном расходе пара и расходе пара на теплофикационный отбор определяются электрическая мощность, расходы пара на подогреватели и конденсатор, кпд установки и расход топлива.

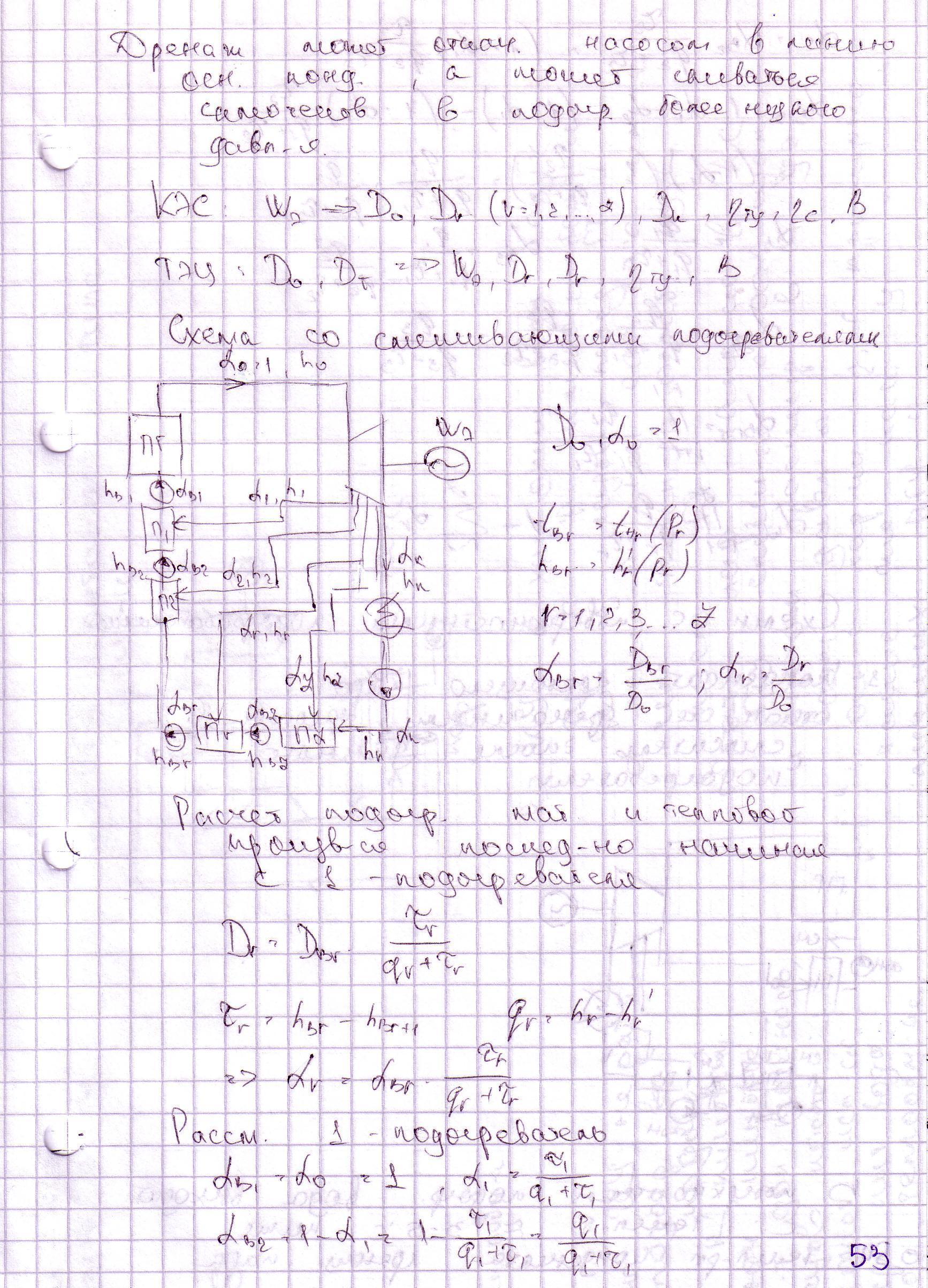

Схема со смешивающими подогревателями:

где α1, α2, αr, αz – дола пара в 1, 2, r и z подогреватель. Расчет подогревателей материальный и тепловой производиться последовательно, начиная с 1 подогревателя.

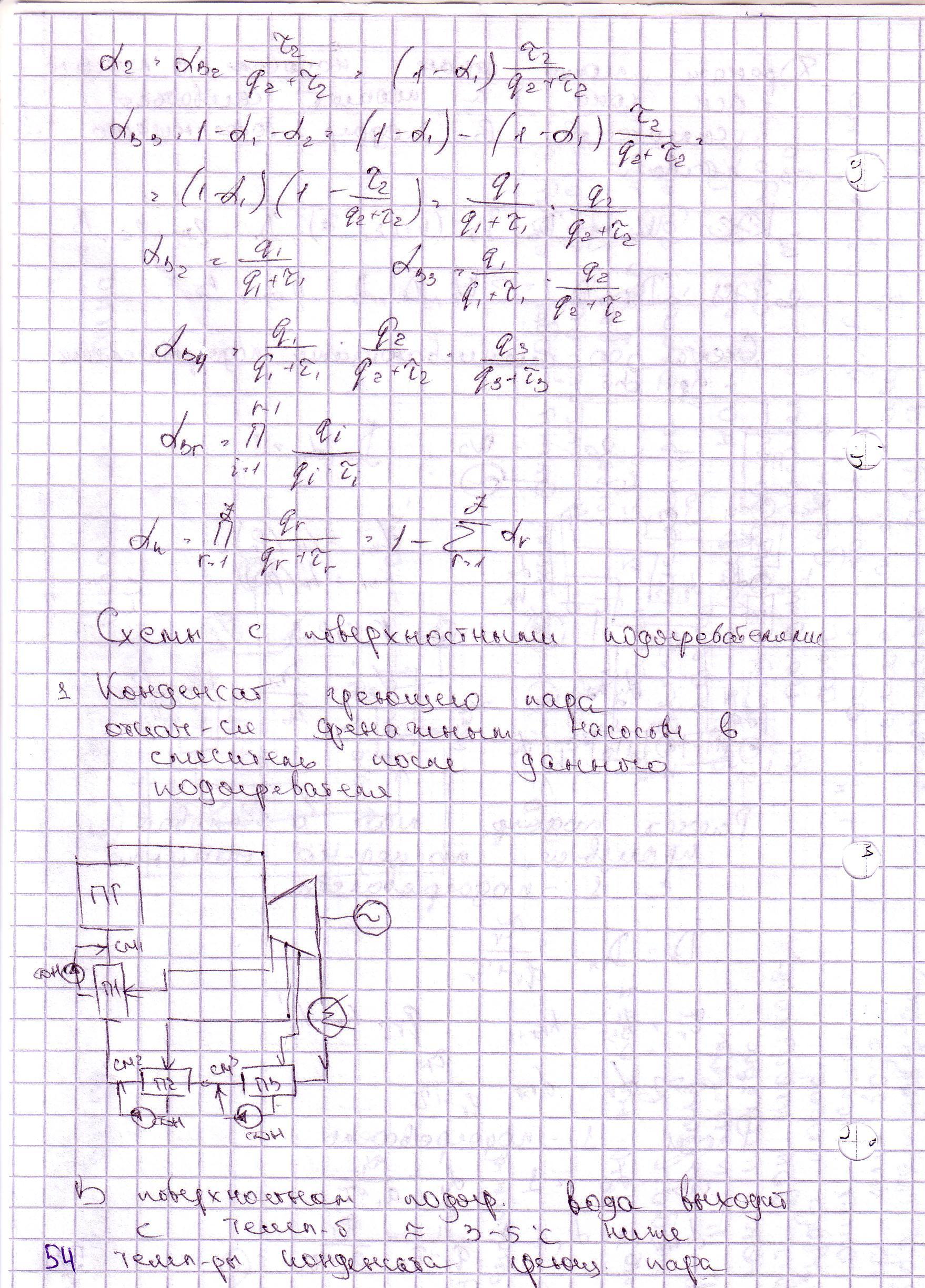

Схема с поверхностными подогревателями.

а) конденсат греющего пара откачивается дренажным насосом в смеситель после данного подогревателя.

В поверхностном подогревателе вода выходит примерно на 3-5 С ниже температуры конденсата греющего пара. В смесителе вода дополнительно подогревается, а дренаж дополнительно охлаждается.

В данной схеме пропуск пара в конденсатор получается меньше, чем в схеме со смешивающими подогревателями.

Экономичность тепла ниже, чем схеме со смешивающими подогревателями (связано с недогревом в подогревателях).

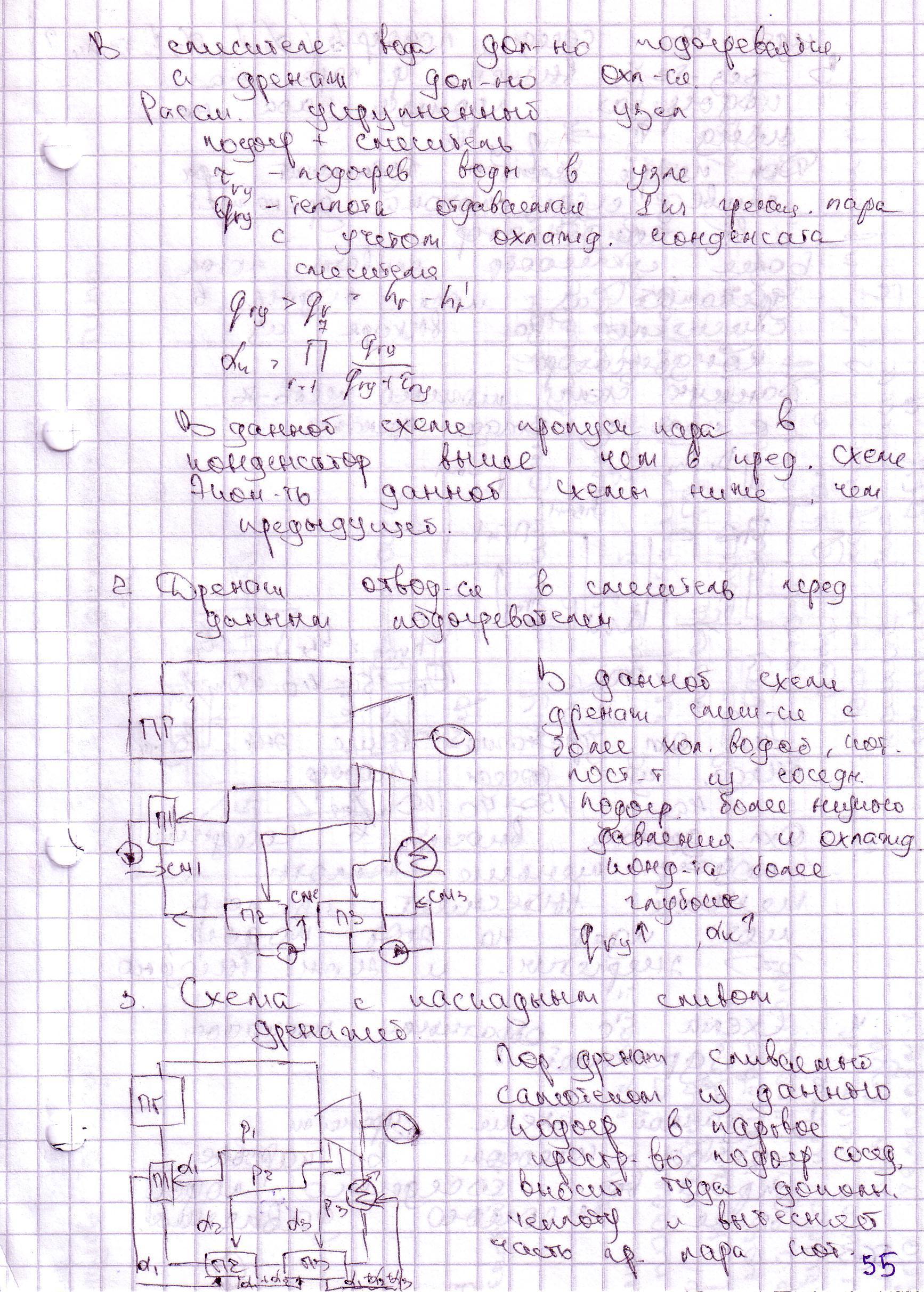

б)дренаж отводиться в смеситель перед подогревателем.

В данной схеме дренаж смешивается с более холодной водой, которая поступает из соседнего подогревателя более низкого р и охлаждение конденсата более глубокое.

Увеличивается пропуск пара в конденсатор α_r и увеличивается теплота отдаваемая 1 кг греющего пара с учетом охлаждения конденсата q_rу.

в)схема с каскадным сливом дренажа.

Горячий дренаж, сливаемый самотеком из данного подогревателя в паровое пространство соседнего подогревателя вностит туда дополнительную теплоту и вытесняет часть греющего пара, который идет на соседний подогреватель (α2↓, α3↓ → ↑ αк).

В результате вытеснения греющего пара на подогреватели пропуск пара в конденсатор увеличивается и вследствие уменьшается кпд установки.

Дополнительная потеря теплоты возникает при сливе суммарного потока дренажей в конденсатор

Более целесообразно сливать поток дренажа из последнего подогревателя в смеситель на выходе из конденсатора, в этом случае теплота дренажа возвращается на эл/ст.

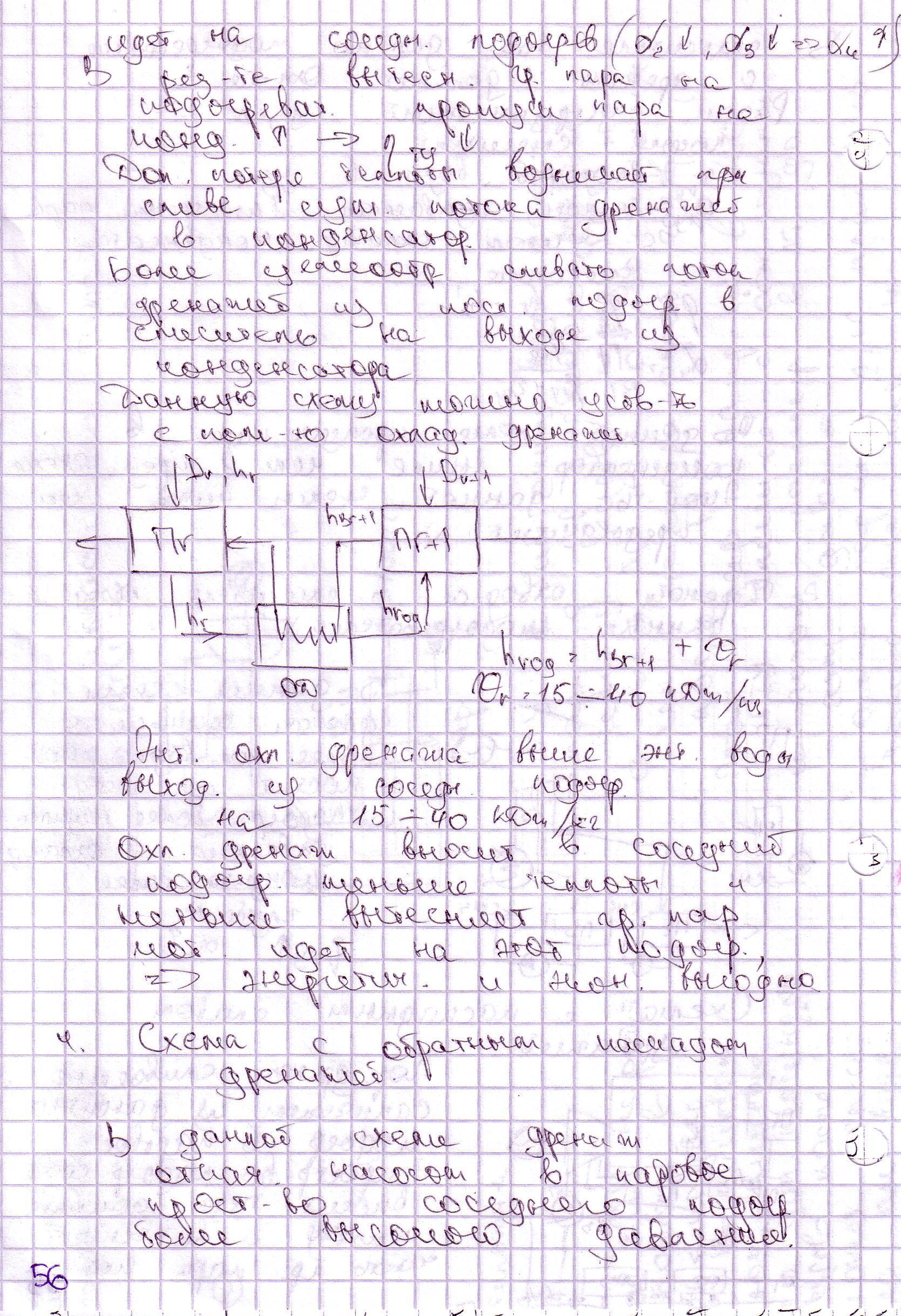

Данную схему можно усовершенствовать с помощью охладителей дренажей.

Энтальпия охлажденного дренажа выше энтальпии воды выходящей из соседнего подогревателя на 10-15кДж/кг.

Охлажденный дренаж вносит в соседний подогреватель меньше теплоты и меньше вытесняет греющего пара.

г) схема с обратным каскадом дренажей.

В данной схеме дренаж откачивается насосом в паровое пространство соседнего подогревателя более высокого давления. Из первого подогревателя суммарный поток дренажей откачивается в смеситель после подогревателя. В данном случае дренаж вносит в соседний подогреватель холод. Таким образом, расход греющего пара на подогрев последовательно возрастает, пропуски пара в конденсатор уменьшаются.

По тепловой экономичности данная схема приближена к схеме со смешивающими подогревателями.

В чистом виде рассмотренные схемы почти не применяют. Из-за большого количества дренажных насосов схема получается менее надежной. При каскадном сливе дренажа схема обладает низкой тепловой экономичностью.

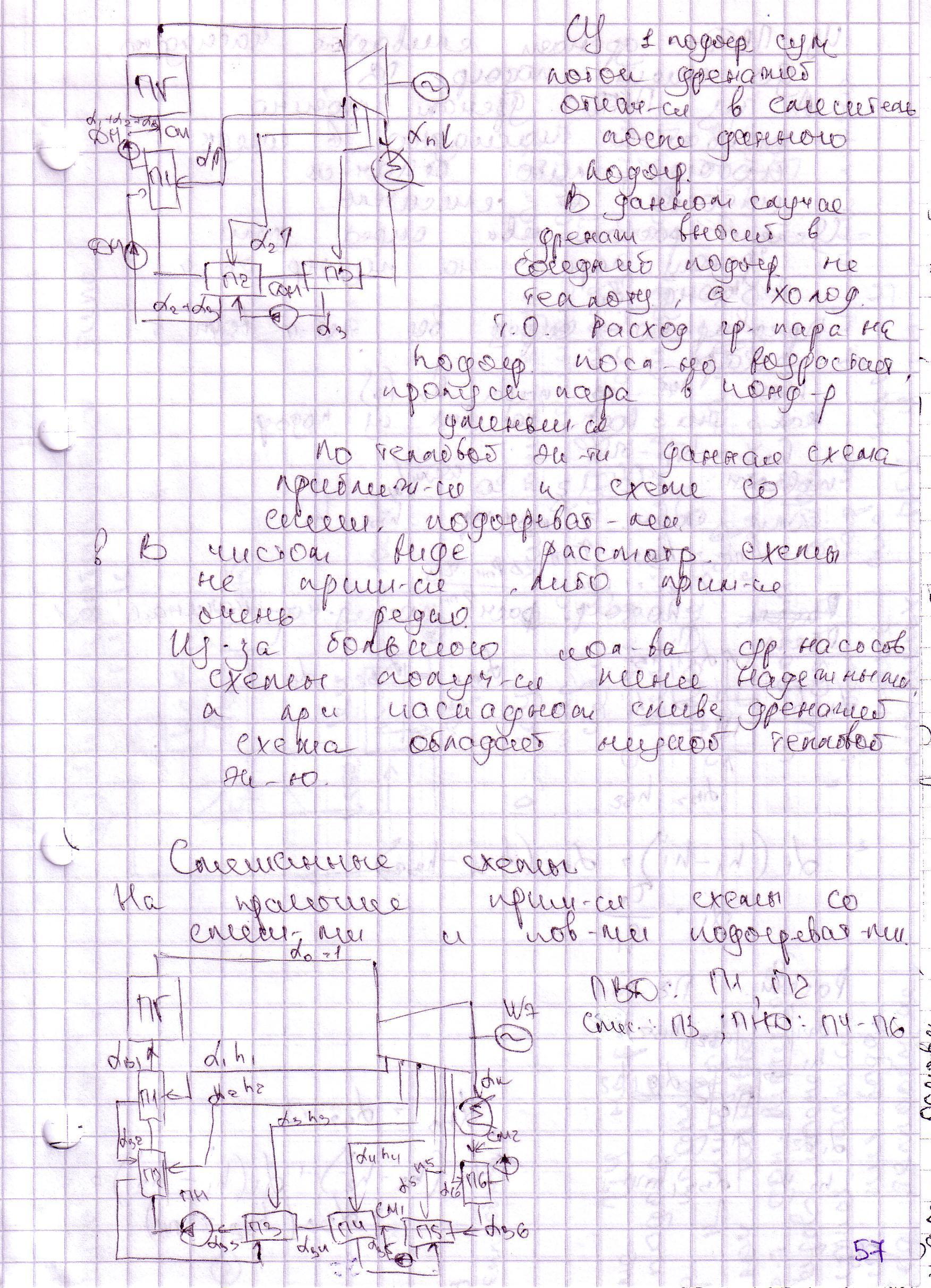

Смешанные схемы.

На практике применяются схемы со смешивающими и поверхностными подогревателями.

Подогреватели высокого давления П1 и П2, смесительные П3, подогреватели низкого давления П4-П6.

Отвод дренажа из подогревателя происходит по-разному:

Из ПЛВД дренаж сливается каскадно до смешивающего подогревателя П3. Из ПНД дренаж можно сливать каскадно в соседний подогреватель или откачать насосом в смеситель.

Целью расчета является определение доли греющего пара в подогреватели и в конденсатор.

Подогреватели так же рассчитываются последовательно начиная с 1.
