29. Действительные характеристики нагнетателей при постоянной и переменной частоте вращения.

п

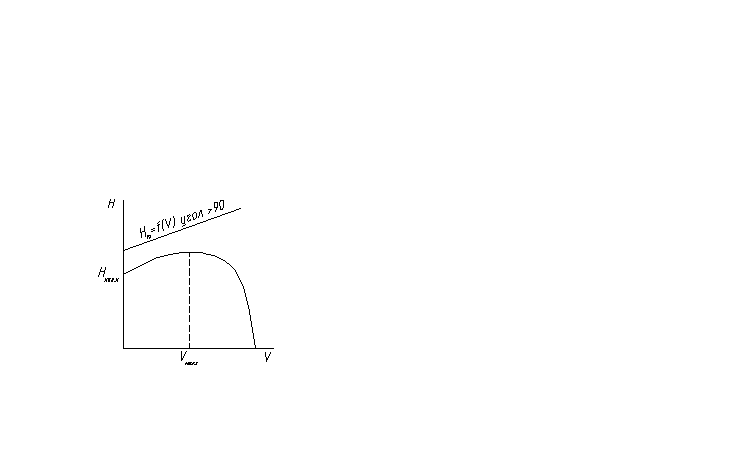

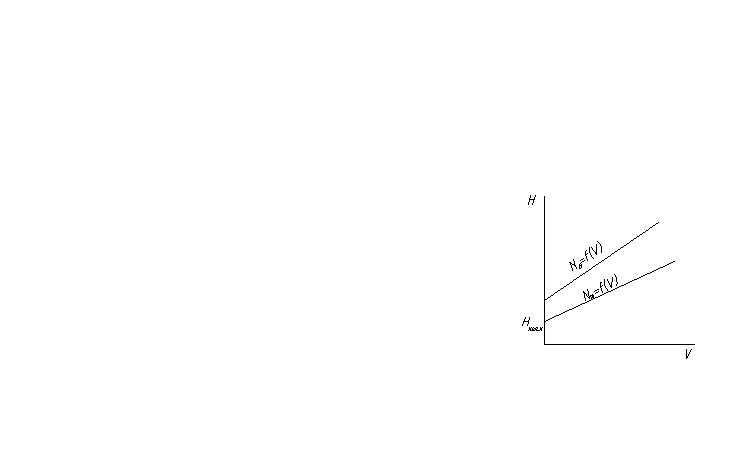

ри постоянной частоте вращениядействительный напор меньше теоретического из-за потерь напора проточной части (полости) и из-за отклонения действительной структуры потока от предположительной.Рис 1Потери напора зависят от средней скорости потока квадратично и следовательно пропорциональны квадрату подачи. Кроме того потери напора определяются ударом и срывом потока с лопаток при отклонении режима работы от расчетного. В результате характеристика действительного напора расположится ниже характеристики теоретического. В зависимости от угла(угол наклона лопаток) и конструкции проточной полости характеристика действительного напора может иметь 2 формы.

Особенностью является наличие максимума следовательно неоднозначностью. В пределах напоров от холостого хода до максимума нагнетатель с такой характеристикой могут самопроизвольно менять подачу переходя в неустойчивый режим (помпаж).

Д

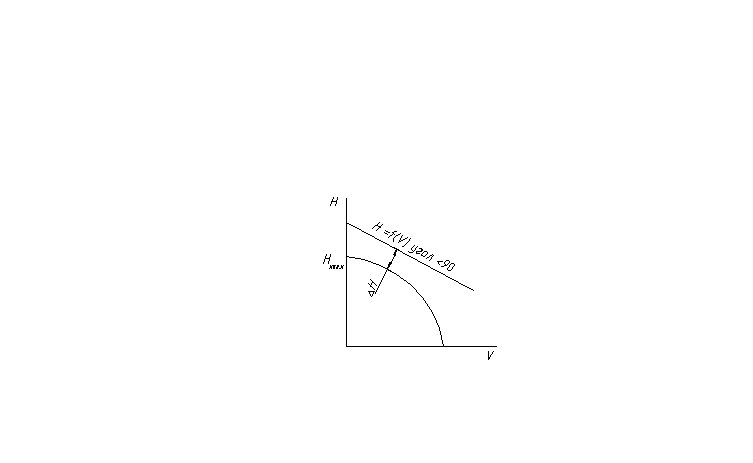

ругая форма характеристик, где<90 , свойственная центробежным нагнетателям является стабильной, т.е. установившаяся работа обеспечена в широком диапазоне подач от 0 до максимума. Действительная мощность больше теоретической из-за затрат энергии для преодоления гидравлических и механических потерь. Поэтому характеристика действительной мощности располагается выше теоретической.

Т

еоретическая мощность при нулевой производительности равна 0. А действительная мощности холостого хода. Режим нагнетателя при максимальном к.п.д. называют оптимальным и при этом режиме затраты мощности на привод производится с наивысшим энергетическим эффектом.

П

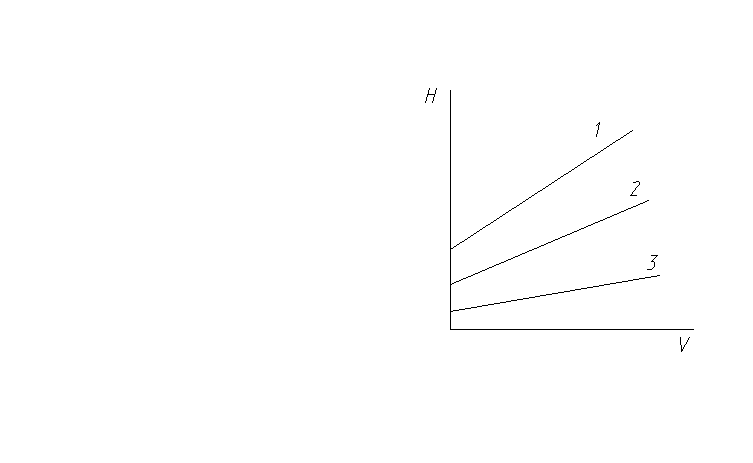

ри переменной частотевращения полагают что объемный гидравлический к.п.д. не зависит от частоты вращения т.е. при перестроении характеристики сохранят свое значение в подобных режимах.

Форма характеристик определяется их конструктивным строением и в некоторой степени физическими свойствами подаваемой жидкостью или газами. Характеристики насосов получены на стендах заводов изготовителей испытанием на чистой пресной воде при температуре менее 323К и при плотности 988кг/м³. На заводских стендах они могут испытываться при разных оборотах, плотности, температуре, но с последним пересчетом характеристик на стандартные. В тех случаях когда насосы работают на воде с температурой отличной от стандартной или на других жидкостях то заводские характеристики перестривают с учетом соответствующей вязкости. Вязкость увеличивает гидравлическое сопротивление при этом уменьшается подача, напор и к.п.д, а мощность увеличивается.

30. Безразмерные и универсальные характеристики.

Существуют способы изображения характеристик в относительных системах координат их называют безразмерными и применяют для целой серии геометрически подобных нагнетателей.

Для любой серии геометрически подобных нагнетателей справедливы следующие соотношения.

, где-безразмерная подача или коэффициент подачи.

- безразмерный напор или коэффициент напора.

Аналогично соотношение для безразмерного давления

_{-коэф.мощности}

КПД -

Наиболее полное представление о рабочих параметрах динамических нагнетателей дают их универсальные характеристики. Если на характеристику нагнетателя при различных оборотах нанести точки с одинаковым к.п.д. определенным соотношением и соединить эти точки, то получим универсальную характеристику или топографическую хар-ку с изолиниями КПД.
