- •Пример проектирования отливки
- •Порядок проектирования
- •Приложения
- •Общие рекомендации по расположению типовых отливок в форме при заливке
- •Размеры вертикальных знаков
- •1. Отливка I группы сложности 2. Точность отливки 10 по гост 26645-85
Приложения
Таблица 1
Общие рекомендации по расположению типовых отливок в форме при заливке
№ |
Конструкторские особенности отливки |
Положение отливки |
1 |
Отливка с фланцем |
Фланцы располагаются вертикально |
2 |
Колонна, патрубки, трубки |
Фланцы располагаются горизонтально |
3 |
Полуцилиндрические трубки |
Длинные оси-горизонтально, отверстия-вниз |
4 |
Пустотелые коробки |
То же |
5 |
Короткие втулки, цилиндрические и кольцевидные секции |
Оси цилиндра располагаются вертикально |
6 |
Отливки с многочисленными внутренними стержнями |
На боку, с горизонтальной удлиненной осью |
7 |
Длинные тяжелые отливки |
Длинная ось-горизонтально |
8 |
Отливка с полуформой |
Короткая ось-вертикально, полусферой-верх |
Таблица 2
Размеры горизонтальных знаков | ||||
Наибольший размер знака в поперечном сечении |
Длина знака по длине стержня между опорами, мм | |||
|
До 50 |
50-150 |
150-300 |
300-500 |
До 25 |
15 |
25 |
40 |
- |
25-50 |
20 |
30 |
45 |
- |
100-200 |
30 |
40 |
55 |
80 |
200-300 |
- |
50 |
60 |
90 |
300-400 |
- |
- |
80 |
200 |
Таблица 3
Размеры вертикальных знаков
Наибольший размер знака в поперечном сечении, мм |
Высота знака в зависимости от высоты стержня, мм | |||
|
До 50 |
50-150 |
150-300 |
300-500 |
До 25 |
20 |
25 |
- |
- |
25-50 |
20 |
40 |
60 |
70 |
50-100 |
25 |
35 |
50 |
70 |
100-200 |
30 |
30 |
40 |
60 |
200-300 |
35 |
35 |
45 |
50 |
Таблица 4
Рекомендуемые расстояния между элементами формы, моделей и
опочной оснасткой
Масса отливки, кг |
Рекомендуемое расстояние, мм | |||
От верха (низа) модели до низа (верха). |
От модели до стенок опоки |
От кромки стояка до стенки опоки |
Между кромками модели | |
До 5 |
40 |
30 |
30 |
30 |
5-10 |
50 |
40 |
40 |
40 |
10-15 |
60 |
40 |
50 |
50 |
25-50 |
70 |
50 |
50 |
50 |
50-100 |
90 |
50 |
60 |
70 |
100-250 |
100 |
60 |
70 |
100 |
Изображение припусков
Изображение и обозначение стержней
1. Отливка I группы сложности
2. Точность отливки 8-6-2 ГОСТ 2645-85
3. Неуказанные формовочные радиусы до 3 мм
4. Неуказанные формовочные уклоны до 3 мм

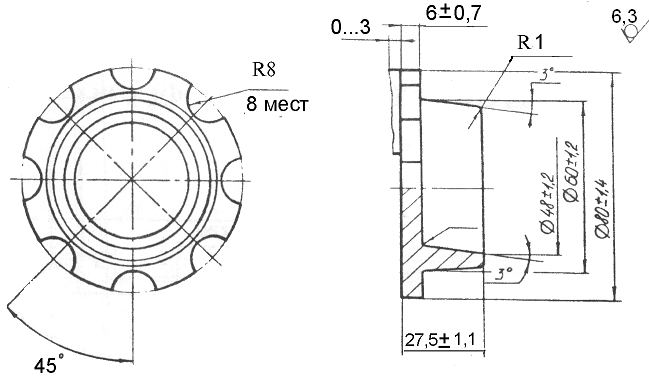

Рис.3. Штуцер (отливка), сталь 12Х18Н9ТЛ ГОСТ 5632-72
