Рисунок 2.11 – Резервирование на уровне АСУП

Рисунок 2.12 – Кольцевое резервирование Ethernet по протоколу HSR

31

Рисунок 2.13 – Параллельное резервирование сети Ethernet по протоколу PRP

Рисунок 2.14 - Ethernet-кадр с протоколом PRP для параллельной топологии

Рисунок 2.15 - Ethernet-кадр с протоколом HSR для кольцевой топологии

32

Рисунок 3 – Дублированное резервирование HSR-колец сети Ethernet

Рисунок 4 – Смешанное резервирование промышленной Ethernet

33

Рисунок 2.12 – Интерфейсы связи Ehternet электронных реле

Рисунок 2.13 – Интерфейсы связи АЦП SBL2e 100 (2х100BaseTX, 2xUART, 4 аналоговых входа АЦП 12 bit)

34

Компьютерной сетью называют совокупность компьютеров и периферийных устройств, имеющих возможность информационного взаимодействия посредством специального коммуникационного оборудования и программного обеспечения.

Сеть (логическая) — совокупность узлов сети, имеющих единую систему адресации, например, IP-сеть.

Узел сети — конечное или промежуточное устройство, наделенное сетевым адресом.

Сегмент сети — совокупность узлов сети, использующих общую (разделяемую) среду передачи.

Кабельный сегмент — отрезок кабеля или цепочка отрезков кабелей, электрически (оптически) соединенных друг с другом, обеспечивающие соединение двух или более узлов.

Облако — коммуникационная инфраструктура с однородными внешними интерфейсами, подробностями организации которой не интересуются. Примером облака может быть IP-сеть и городская- междугородная-международная телефонная сеть: в любом ее месте можно подключить телефонный аппарат и связаться с любым абонентом.

По способу использования сегментов различают:

Двухточечные соединения (point-to-point connection) — между двумя (и только двумя!) узлами.

Многоточечные соединения (multi point connection) — к одно-

му сегменту подключается более двух узлов.

Связь между конечными узлами, подключенными к различным кабельным и логическим сегментам, обеспечивается проме-

жуточными системами — активными коммуникационными уст-

ройствами. Эти устройства имеют не менее двух портов (интерфейсов).

2.6 Классификация элементов сетей Оборудование сетей подразделяется на:

-активное - интерфейсные карты компьютеров, повторители, концентраторы и

-пассивное - кабели, соединительные разъемы, коммутационные панели.

Оборудование подразделяется также на:

-конечные системы (устройства), являющиеся источниками и/или потребителями информации, и

35

- промежуточные системы, обеспечивающие прохождение информации по сети.

2.6.1 Пассивное оборудование компьютерных сетей

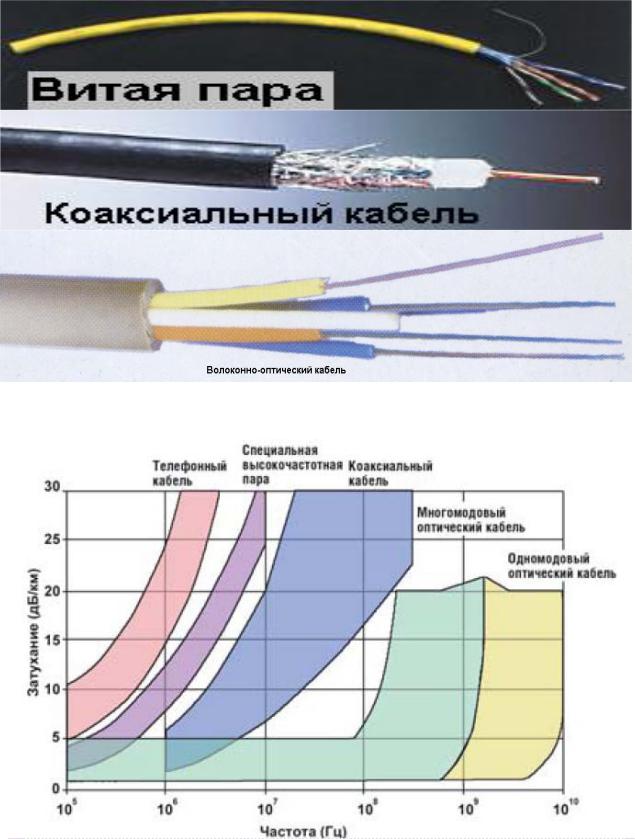

Рисунок 2.14 – Кабели компьютерных сетей

Рисунок 2.15 – Затухание в кабелях компьютерных сетей

36

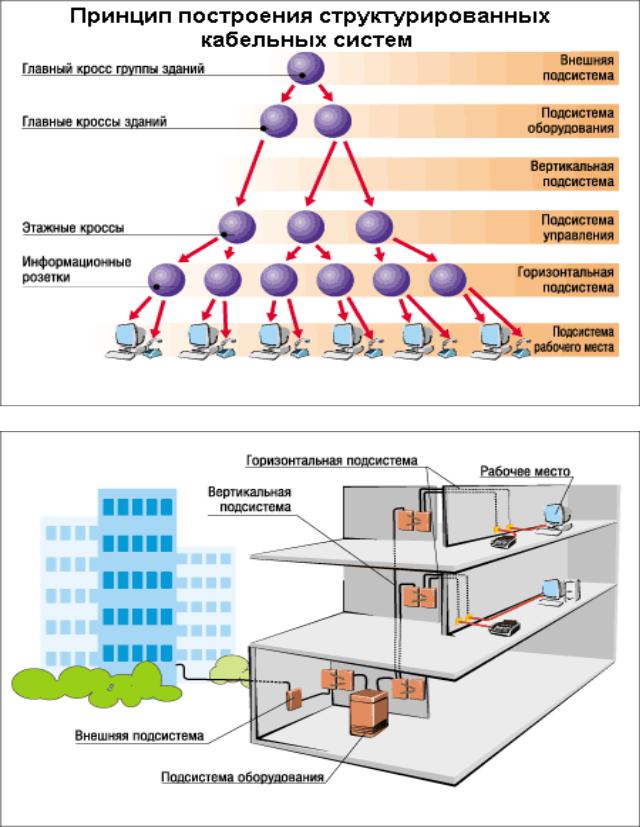

Рисунок 2.16 – Принцип построения СКС

Рисунок 2.17 – Структурированная кабельная система здания

37

2.6.2 Монтаж кабельных систем (рекомендации от Siemens)

Рисунок 2.18 – Заземление экрана

Рисунок 2.18 – Удаление информационного кабеля от силового d > 5R

38

Рисунок 2.19 – Расположение кабелей в кабельных каналах

Рисунок 2.20 – Зависимость помехоустойчивости низкоскоростного канала связи от размещения точек заземления кабельных каналов и экранов кабелей

39

Рисунок 2.21 – Зависимость помехоустойчивости высокоскоростного канала связи от от размещения точек заземления кабельных каналов и экранов кабелей

2.6.3 Активное сетевое оборудование

Кконечным системам относятся: компьютеры, терминалы, сетевые принтеры, факс-машины, кассовые аппараты, считыватели штрих-кодов, средства голосовой и видеосвязи и любые другие периферийные устройства, снабженные тем или иным сетевым интерфейсом.

Кпромежуточным системам относятся концентраторы

(HUB, Repiter, повторитель), мосты (Bridge), коммутаторы (Swith),

маршрутизаторы (Router), Модемы, шлюзы (Gateway), коммутаторы информации (Swith Information) и прочие телекоммуникационные устройства, а также соединяющая их кабельная и/или беспроводная инфраструктура.

Классификация активного оборудования

Повторитель (repeater) или концентратор (Hub) — устройст-

во физического уровня, позволяющее преодолевать топологические ограничения кабельных сегментов. Информация из одного кабельного сегмента в другой передается побитно, анализ информации не производится.

40
