2.3. Задачи для самостоятельного решения [2]
ЗАДАЧА № 1

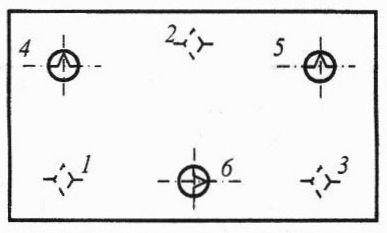

Предложить компоновку кондуктора для одновременного сверления четырех отверстий в заготовке, реализовав теоретическую схему базирования, предложенную технологом. Использовать зажимное устройство ручного типа.
ЗАДАЧА № 2
Предложить компоновку кондуктора для последовательной обработки семи отверстий в заготовке типа крышки, реализовав предложенную технологом схему базирования.
ЗАДАЧА № 3
Предложить компоновку приспособления для выполнения операции фрезерования лыски с обеспечением размеров А, Б, В и угла α. Известно соотношение 2А/D = 16. Реализовать представленную технологом схему базирования заготовки.
ЗАДАЧА № 4
Предложить компоновку кондуктора для обработки отверстия Ød в заготовке с обеспечением координаты L/2. Должна быть реализована схема базирования и выдержан угол α. Отношение L/D = 13.
ЗАДАЧА № 5

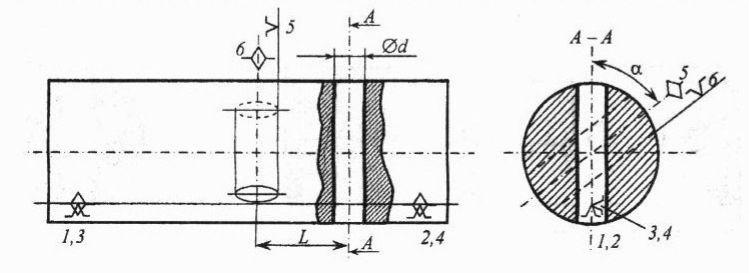

В заготовке детали типа оси обрабатывается отверстие Ød, которое должно быть расположено на расстоянии L от другого отверстия и под углом α к нему. Предложить компоновку кондуктора для обработки отверстия, реализовав предложенную технологом схему базирования детали.
ЗАДАЧА № 6
В заготовке оси обрабатывается отверстие Ød с координатой L и углом α по отношению к другому отверстию. Предложить компоновку кондуктора для обработки отверстия, реализовав предложенную технологом схему базирования.
ЗАДАЧА № 7
Предложить компоновку кондуктора для обработки отверстия Ød, в котором будет реализована предложенная технологом схема базирования заготовки оси.
ЗАДАЧА № 8
Конструктор предложил компоновку приспособления для выполнения операции. Сделав необходимые обозначения, показать, что в данной компоновке не реализуется предложенная технологом схема базирования заготовки.
1, 2 – симметрично перемещающиеся губки, 3 – винт с левой и правой резьбой одного шага, 4 – корпус, Д – заготовка
ЗАДАЧА № 9
В заготовке типа трубы необходимо фрезерованием получить паз с обеспечением размеров А и Б. Предложить компоновку приспособления, реализующую предложенную технологом схему базирования.
ЗАДАЧА № 10
Предложить компоновку приспособления для обработки отверстия в заготовке корпусной детали. Реализовать схему базирования, предложенную технологом.
ЗАДАЧА № 11
У заготовки типа плиты обрабатываются набором фрез боковые стороны. Предложить компоновку приспособления, реализующую представленную схему базирования заготовки для выполнения операции.
ЗАДАЧА № 12
В заготовке типа крышки с помощью кондуктора должны быть обработаны 2 отверстия Ød и выдержаны координаты А и Б. Предложить компоновку кондуктора для обработки отверстий, реализовав схему базирования.
ЗАДАЧА № 13
Предложить компоновку приспособления, реализующую схему базирования заготовки для выполнения операции фрезерования лыски с обеспечением размера А.
ЗАДАЧА № 14
Предложить компоновку приспособления, реализующую схему базирования заготовки для выполнения операции фрезерования лыски с обеспечением размера А.
ЗАДАЧА № 15
В заготовке детали типа стакан должны быть последовательно просверлены 3 равнорасположенных отверстий Ød на расстоянии А от дна заготовки. Предложить компоновку кондуктора для выполнения операции. Должна быть реализована представленная схема базирования заготовки.
ЗАДАЧА № 16
В цилиндрических головках винтов фрезерованием должны быть обработаны шлицы под отвертку. Ось симметрии резьбовой части винта должна находиться в плоскости симметрии боковых стенок паза.
Винт: а – мал допуск на размер А; б – мал допуск на размер В
Предложить схемы базирования винтов для вариантов а и б при выполнении операции фрезерования. Разработать компоновки одноместных и многоместных приспособлений, реализовав предложенные схемы базирования, обеспечивающие получение размеров А, Б, В.
ЗАДАЧА № 17

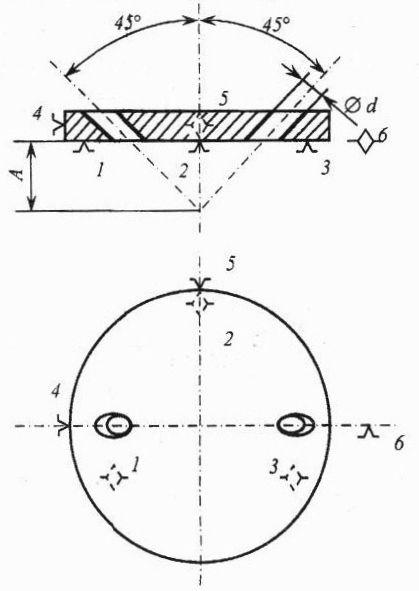

В заготовке диска должны быть просверлены для наклонных отверстия Ød и выдержаны координаты их расположения. Разработать компоновку кондуктора с поворотной частью для обработки отверстий, реализовав предложенную технологом схему базирования.
ЗАДАЧА № 18
Разработать компоновку кондуктора для сверления во втулке трех равнорасположенных отверстий Ød с заданными координатами. Должна быть реализована предложенная технологом схема базирования втулки.
ЗАДАЧА № 19
Разработать компоновку кондуктора для обработки отверстия с обеспечением указанных размеров на представленной заготовке, реализовав предложенную технологом схему базирования.
ЗАДАЧА № 20

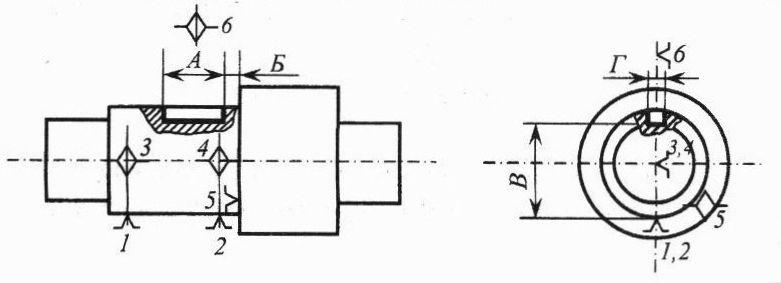

Разработать компоновку приспособления для фрезерования на вале шпоночного паза с обеспечением размеров А, Б, В, Г. Реализовать схему базирования, предложенную технологом.
ЗАДАЧА № 21

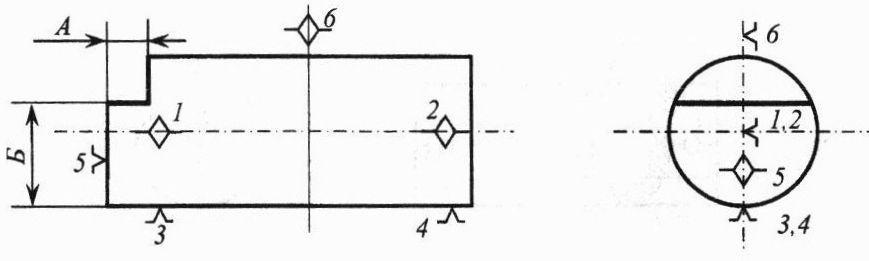

Предложить компоновку приспособления для обработки лыски на стержне с обеспечением размеров А и Б. Должна быть реализована схема базирования, предложенная технологом.
ЗАДАЧА № 40
В заготовке должно быть просверлено отвесртие с помощью кондуктора на вертикально-сверлильном станке. Предложить схему базирования заготовки, позволяющую обеспечить наименьшую погрешность выдерживаемой координаты А расположения отверстия и разработать компоновку кондуктора, в котором реализуется предложенная схеме.
Вопросы для контроля знаний
Назовите типовые составные части станочных приспособлений.
Какие установочные элементы используются для установки объектов по плоским поверхностям?
Какие установочные элементы используются для установки объектов по центровым отверстиям?
Какие установочные элементы используются для установки по плоскости и двум отверстиям?
Какие установочные элементы используются для установки по наружным цилиндрическим поверхностям?
Какие установочные элементы используются для установки по отверстию?
Назовите типы зажимных устройств, использующихся в станочных приспособлениях для закрепления объектов.
8. Назовите принцип проектирования технологической оснастки с использованием унифицированных переналаживаемых приспособлений (скальчатые кондукторы, пневмостолы, поворотные стойки и т.п.).
