Построение продольного профиля канализации

Первое, что необходимо сделать перед построением продольного профиля канализационной дворовой системы, это определить расчетные участки и рассчитать в начале, а также в конце каждого из их абсолютные отметки лотков труб. При этом важно учитывать следующее: если в смотровом колодце будут соединяться трубы разного диаметра, то это соединение рекомендовано проводить по верху самих труб (т.н. "шельга в шельгу"), тогда как трубы одинакового диаметра обычное соединяются относительно уровней имеющейся в них жидкости.

Если дворовая сеть на выпуске канализации довольно сильно заглубляется, в контрольном колодце допускается устроение предусматриваемого перепада. При этом, если его высота будет составлять до 30 см, то выполнять перепад следует открытым, используя для этих целей бетонный слив в лотке. В других же случаях перепад делается закрытым и устраивается по типу стояка.

Чтобы определить отметку лотка трубопровода дворовой канализационной системы, понадобятся значения следующих данных:

• абсолютная отметка прилегающей к зданию поверхности земли;

• минимальную глубину заложенного трубопровода первого выпуска, считая от поверхности земли возле здания до его лотка;

• уклон первого выпуска трубопровода;

• длина трубопровода первого выпуска, рассчитанная от стены здания и до оси смотрового колодца;

• разница между диаметрами трубопровода выпуска и трубопровода дворовой канализации.

Необходимо обратить внимание, что определение отметки лотка трубопровода, если это уже не первый, а второй и последующий расчетные участки, будет зависеть от того, соединяются трубы по верху ("шелыга в шелыгу") либо же по соотношению уровней имеющейся в них воды. В первом случае важен показатель разницы между диаметрами трубопроводов, которые будут соединяться, а во втором – разница между высотой слоя жидкости соединяемых трубопроводов.

Все полученные данные систематизируются в виде таблицы, на основе данных которой и проводится построение продольного профиля канализационной дворовой сети. Построение профиля следует начинать от самого дальнего выпуска до того места, где будет совершаться ее присоединение к уличной канализации. Обязательные данные, которые должны быть указаны на профиле:

• диаметры используемых труб;

• уклоны проложенных труб;

• протяженность расчетных участков;

• глубина колодцев;

• отметки поверхности земли;

• отметки лотков труб.

Все необходимые расчетные формулы и примеры таблиц данных можно найти в соответствующих нормативных документах.

15. Ливневая система водоотведения. Классификация. Конструирование водосточной сети для зданий и сооружений. Организованный водосток с крыш.

Ливневая (дождевая) канализация предназначена для быстрого отведения атмосферных осадков или талых вод. В дождевую канализацию кроме дождевых и талых вод иногда сбрасывают также так называемые условно чистые воды, образующиеся при технологических процессах на предприятиях.

По способу отвода атмосферных вод различают три вида наружной дождевой канализации:

• открытого типа — дождевые воды отводят с помощью открытых каналов и лотков;

• закрытого типа — стекающая дождевая вода собирается водоотводными лотками, входящими в конструкцию дорог и тротуаров, и через особые колодцы (дождеприёмники) поступает в сеть подземных трубопроводов, по которой она сплавляется в естественные водоёмы или на очистные сооружения;

• смешанного типа — часть элементов открытой сети заменяется закрытыми подземными трубопроводами.

Достоинства наружного организованного водостока:

- обеспечивает защиту кровли, стен дома и фундамента от воздействия осадков.

Недостатки наружного водостока:

скатывающийся с крыши снег может срывать с креплений водосточные желоба.

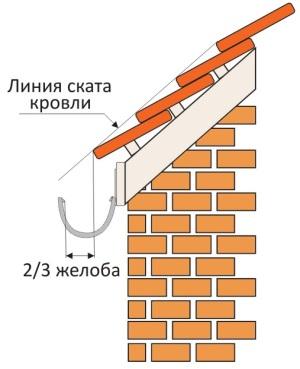

В таком случае желоб устанавливают так, чтобы его наружный край не оказался выше плоскости, которая продолжает поверхность ската кровли. Середина желоба при этом должна находится на вертикали прямо под краем карнизного слива, чтобы вся вода стекала в желоб - см. на рис. :

Антиобледенение кровли и водостоков

Система может деформироваться от действия ветра, от механических ударов.

без подогрева зимой вся водосточная система может промерзнуть, и ее может "порвать".

Внутренняя ливневая канализация: организованные водосточные воронки и стояки.

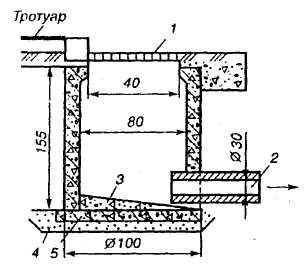

Схема железобетонного дождеприемника

1 –приемная решетка;

2 – соединительная ветка;

3 – лоток с набивкой;

4 – песчаная подушка; 5 – основание

(размеры даны в сантиметрах)

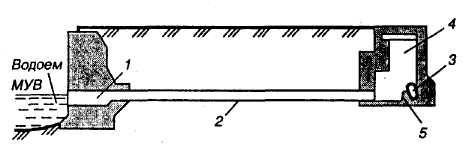

Схема ливнеспуска

1 – оголовок ливнеотвода; 2 – ливнеотвод; 3 – береговой коллектор; 4 – камера ливнеспуска; 5 - водослив

Конструирование водостока для зданий и сооружений

Водосточные сети прокладывают, как правило, во вторую очередь, когда водопроводные и канализационные сети уже построены и их расположение принимается во внимание при трассировании водостоков.

Отвод с кровель зданий дождевых и талых вод может осуществляться свободным сбором воды по свесам карниза или организованным отводом воды по наружным и внутренним водостокам.

Для зданий высотой до пяти этажей при устройстве совмещенных (бесчердачных) крыш целесообразно применять свободный сброс воды, за исключением зданий, выходящих на красную линию, для которых независимо от этажности рекомендуется организованный отвод по наружным или внутренним водостокам.

В зависимости от конструктивного решения бесчердачной крыши водоотвод может осуществляться на одну или обе стороны здания.

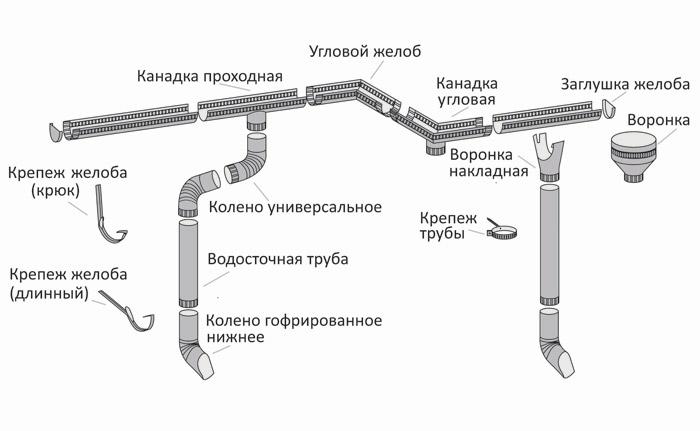

С плоских крыш предусматривается водоотвод обязательно по наружным или внутренним водостокам, причем с плоских крыш на­ружные водостоки допускается устраивать лишь в южной полосе России, так как в других районах эти системы водостоков в зимние периоды могут промерзнуть и талые воды отводятся с крыш не полностью, что приводит к увлажнению и раз­рушению строительных конструкций зданий. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий в любое время года. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и воронках при отрицательной наружной температуре (электрообогрев, с помощью пара и т. д.). Наружные водостоки состоят из желобов и водосточных труб. Трубы и детали к ним изготовляют из оцинкованной стали или пластмасс. Выпуск наружных труб должен быть выше тротуара или отмостки на 200 мм.

Организованный водосток с крыш.

Атмосферные осадки в виде дождя, попадая на кровлю, как правило, беспрепятственно удаляются с неё через имеющуюся систему организованного водостока. Холодные и теплые крыши. Теплая крыша в отличие oт холодной включает слой теплоизоляционного материала (насыпного, легкобетонного, плитного и т.п.), благодаря которому в помещениях, расположенных непосредственно под крышей (чердачных или жилых), можно создать необходимую положительную температуру.

Крыши бывают с чердаком и без него. Бесчердачные крыши называют совмещенными, поскольку эта конструкция одновременно является и крышей и перекрытием над жилыми или служебными (в случае гражданских зданий) помещениями. Одним из видов совмещенной крыши является крыша мансардного этажа.

Все перечисленные выше крыши могут быть скатными и плоскими.

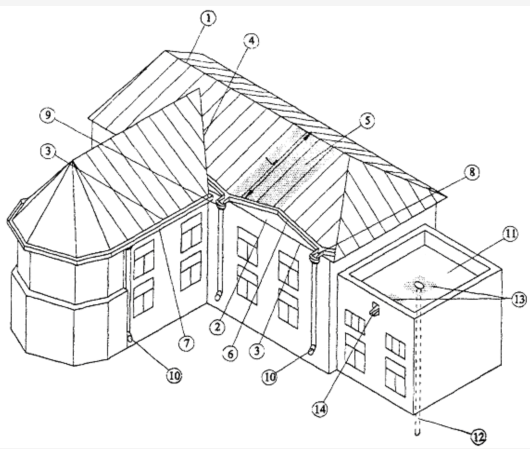

Скатные кровли могут быть односкатными, двускатными, четырехскатными и более сложными. В нижней части каждого ската располагаются водоприемные желоба или лотки. Желоба и лотки выполняются с уклоном в сторону воронки водосточной трубы, куда они должны направить поток воды. Скатные крыши чаще выполняют с внешними водосточными трубами, но бывают и с внутренним водостоком. Нижняя часть кровли, выходящая за габариты наружных стен, называется свесом, а ее нижняя кромка - капельником. На скатных крышах сложной конфигурации в местах сопряжения двух разных поверхностей образуется своеобразный желоб, называемый "ендова". Элементы скатной кровли показаны на рисунке.

Плоские крыши, как правило, выполняются с внутренними водостоками, расположенными в центральной части здания. Несущими конструкциями плоской кровли чаще всего являются сборные железобетонные конструкции - кровельные плиты и лотки, покрытые различными рулонными битумно-полимерными материалами. Движение воды к приемной воронке внутреннего водостока по кровельным плитам и лоткам организовано за счет выполнения плит и лотков с уклоном (по плите в сторону лотка, а по лотку в сторону воронки) - 1 ÷ 3 %.

С внешних сторон по периметру наружных стен над кровлей возвышается парапет, что исключает возможность попадания воды и образование наледей и сосулек на наружных стенах. Схема плана плоской кровли также показана на рис.

1. Конек скатной крыши. 2. Свес.3. Капельник.4. Ендова.5. Площадь водосбора желоба.6. Водосборные желоба.7. Водосборные лотки.8. Направляющий лоток.9. Воронки.10. Водосточная труба.11. Плоская кровля.12. Внутренний водосток.13. Площадь входного обогрева.14. Водомет.
