Графік зміни швидкості фільтрації залежно від відстані від свердловини
|

				  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |
|

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |
|

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |
|

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |
|

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |
|

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |
|

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |

  |
Відстань від свердловини, м
|

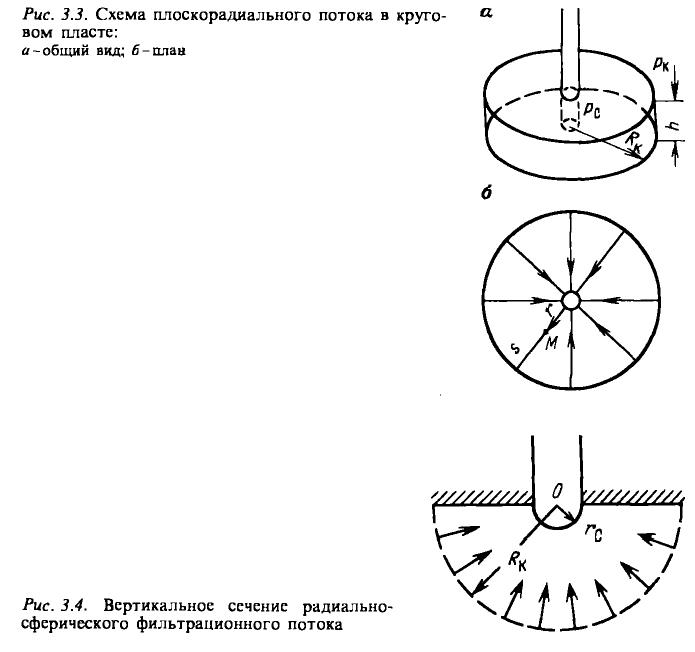

			 Розрахункова схема плоско-радіальної фільтрації  | |
|

			  |

			  |
Висновок:_______________________________________________________________________________________________________________
____________________________________________________________
____________________________________________________________
Роботу виконав______________ Роботу прийняв______________
Лабораторна робота №3
ЧИСЕЛЬНЕ ДОСЛІДЖЕННЯ ВПЛИВУЗМІНИ ПРОНИКНОСТІ ПОРІД В ПРИВИБІЙНІЙ ЗОНІ НА ДЕБІТ СВЕРДЛОВИНИ
Теоретична частина. Усі реальні нафтові та газові пласти неоднорідні за своєю геологічною будовою та властивостями, що викликано умовами осадкоутворення та подальшого перетворення порід З позиції фільтрації важливою є неоднорідність за проникністю. При хаотичній і незначній локальній зміні проникності пласт вважают у середньому однорідним. Якщо вдається виділити значні області пласта з різними проникностями, то пласт вважають неоднорідним, виділяючи в основному шарову та зональну неоднорідність.
Шарова неоднорідність. У цьому випадку маємо багатошаровий пласт. У межах кожного шару (пропластка) проникність усюди однакова, а на межі сусідніх пропластків змінюється стрибком.
Зонально-неоднорідний пласт розчленований на зони (області), в кожній з яких проникність усюди однакова, а при переході через межу двох сусідніх зон вона змінюється стрибком. Розглянемо коловий пласт з концентричною свердловиною, навколо якої виділена зона з іншою проникністю k1, ніж проникність k2 решти пластів (див.рисунок). Межа поділу зон перпендикулярна до лінії течії, тобто є коловою радіуса R.
а)

Проникність зони пласта поблизу стінки свердловини (привибійна зона пласта), як правило, відрізняється від проникності решти пласта. Ця зміна зумовлена забрудненням пор при бурінні (фільтратом і дисперсною фазою бурового розчину) і при експлуатації (парафінами, солями) або цілеспрямованим використанням методів інтенсифікації продуктивності свердловин (солянокислотна обробка та інше). Для оцінки впливу такої зміни проникності у привибійній зоні на дебіт свердловини порівнюють дебіт Q неоднорідного пласта з дебітом Q2 однорідного пласта при проникності k2, тобто

де
- відношення проникностей.
Мета роботи: Порахувати дебіти для чотирьох різних радіусів зон зміни проникності при двох значеннях проникності в привибійній зоні: при k1 = 0,1×k2, та при k1 = 10×k2 ; побудувати графік залежності дебіту від радіуса зони зміни проникності.
Вихідні дані:1) вважаємо, що фільтраційний потік – плоско-радіальний, свердловина гідродинамічно досконала, фільтрується рідина, що не стискається; 2) дані геологічних і геофізичних вишукувань та лабораторних досліджень наведені в табл. 3.1.
Таблиця 3.1.
|
			 Шифр  |
			 Rк, м  |
			 rc, м  |
			 h, м  |
			 μ*10-3, Па·с  |
			 Шифр  |
			 рс, МПа  |
			 рк, МПа  |
			 k2*10-14, м2  |
			 R1,2,3,4  | |||
|
			 0  |
			 1500  |
			 0,2  |
			 4  |
			 0,7  |
			 0  |
			 6  |
			 20  |
			 6  |
			 0,3  |
			 0,5  |
			 0,9  |
			 1,5  |
|
			 1  |
			 1300  |
			 0,1  |
			 5  |
			 0,8  |
			 1  |
			 7  |
			 21  |
			 7  |
			 0,2  |
			 0,5  |
			 1,1  |
			 2  |
|
			 2  |
			 1100  |
			 0,2  |
			 6  |
			 0,9  |
			 2  |
			 8  |
			 22  |
			 8  |
			 0,3  |
			 0,8  |
			 1,4  |
			 2,2  |
|
			 3  |
			 900  |
			 0,1  |
			 7  |
			 1,0  |
			 3  |
			 9  |
			 23  |
			 9  |
			 0,4  |
			 0,9  |
			 1,2  |
			 1,9  |
|
			 4  |
			 700  |
			 0,2  |
			 8  |
			 1,1  |
			 4  |
			 10  |
			 24  |
			 10  |
			 0,4  |
			 0,9  |
			 1,5  |
			 2,5  |
|
			 5  |
			 500  |
			 0,1  |
			 9  |
			 1,2  |
			 5  |
			 11  |
			 25  |
			 11  |
			 0,5  |
			 1  |
			 1,5  |
			 3  |
|
			 6  |
			 1400  |
			 0,2  |
			 10  |
			 1,3  |
			 6  |
			 12  |
			 26  |
			 12  |
			 0,5  |
			 1,2  |
			 2,2  |
			 3,2  |
|
			 7  |
			 1200  |
			 0,1  |
			 11  |
			 1,4  |
			 7  |
			 13  |
			 27  |
			 13  |
			 0,4  |
			 1,2  |
			 2,5  |
			 3,5  |
|
			 8  |
			 1000  |
			 0,2  |
			 12  |
			 1,5  |
			 8  |
			 14  |
			 28  |
			 14  |
			 0,3  |
			 1  |
			 2  |
			 3  |
|
			 9  |
			 800  |
			 0,1  |
			 13  |
			 1,6  |
			 9  |
			 15  |
			 29  |
			 15  |
			 0,3  |
			 1  |
			 1,5  |
			 2,5  |
