МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНІ

ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ

ІМЕНІ ЮРІЯ КОНДРАТЮКА

Кафедра комп’ютерної інженерії

Матеріали тестового екзамену

з навчальної дисципліни «КОМП’ЮТЕРНА ЕЛЕКТРОНІКА»

для студентів денної форми навчання

напряму підготовки 6.050102 «Комп’ютерна інженерія»

Затверджено на засіданні кафедри комп’ютерної інженерії протокол від «___»__________20___ року №___

Завідувач кафедри : д.т.н., професор Краснобаєв В.А.

Укладач: Краснобаєв В.А.

Полтава 2013

Іспит з дисципліни «Комп'ютерна електроніка»

Інструкція до тесту:

Підсумковий контроль: іспит - до 50 балів. Студент вважається допущеним до підсумкового контролю за дисципліну, якщо виконав усі види робіт згідно із робочою навчальною програмою, та загальна сума балів за попередні звіти не менше 35 балів (що відповідає результату FX за шкалою ECTS). У разі невиконання цих вимог студент отримує незадовільну оцінку і має право на два перескладання. У випадку успішного перескладання підсумкового контролю студентом, він отримує мінімальну задовільну оцінку (60-63 балів - результат Е за шкалою ECTS).

Рейтингова оцінки складається з усіх видів контролю. Вона враховує виконання усіх видів навчальних робіт протягом семестру, результати модульних та підсумкового контролю знань.

За рейтинговою оцінкою визначається оцінка за шкалою ECTS та традиційна чотирибальна національна оцінка.

Іспит як форма підсумкового контролю виставляється при наявності рейтингової оцінки понад 60 балів.

Завдання #1

Запитання:

Що таке міандр?

- імпульси зі шпаруватістю Q=2

Завдання #2

Запитання:

Що таке розмах сигналу?

- різниця між максимальним і мінімальним значенням сигналу на проміжку заданого інтервалу часу.

Завдання #3

Запитання:

Що таке миттєве значення сигналу?

- значення сигналу в заданий момент часу

Завдання #4

Запитання:

Укажіть формулу для вибору інтервалу дискретизації для аналогового сингала обмеженого частотою fв згідно з теоремою відліків Котельникова?

-

Завдання #5

Запитання:

Вкажіть формулу визначення частоти сигналу?

- ν = 1/T, где T период. ν = 2π/ω , где ω - циклическая частота

Завдання #6

Запитання:

Дайте визначення періоду періодичного сигнала?

-значення часу, через який коливання повторюються

Завдання #7

Запитання:

Вкажіть формулу визначення скважності (шпаруватість)?

-Q=Tп/Tі=1/(коеф заповнення). Де Tп- період, Tі- тривалість імпульсу.

Завдання #8

Запитання:

Вкажіть формулу для визначення коефіцієнта заповнення?

- Tі/ Tп

Завдання #9

Запитання:

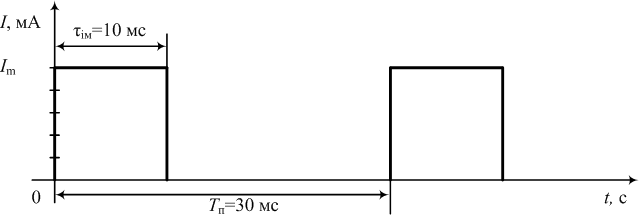

Для сигналу представленого на рисунку визначити коефіцієнт заповнення?

= Tі/ Tп=10/30=0,3

Завдання #10

Запитання:

Для сигналу представленого на рисунку визначити скважність? (відповідь вказувати без пробілів, ком, крапок і одиниць розмірностей)

Запишіть число:3

Завдання #11

Запитання:

Для сигналу представленого на рисунку визначити період, якщо відомо що скважність сигналу Q=3? (відповідь вказувати в мс, без пробілів, ком, крапок і одиниць розмірностей)

Зображення:

Запишіть число:25*3=75

Завдання #12

Запитання:

Що характеризує параметр τт трапецеїдального імпульса?

Момент закінчення зрізу

Завдання #13

Запитання:

Що характеризує параметр τф трапецеїдального імпульса?

Момент закінчення фронту і початок паузи

Завдання #14

Запитання:

Вкажіть формулу зв’язку циклічної частоти і частоти гармонічного коливання?

Завдання #15

Запитання:

Для сигналу представленого на рисунку визначити тривалість імпульса, якщо відомо що скважність сигналу Q=4? (відповідь вказувати в мс, без пробілів, ком, крапок і одиниць розмірностей)

Запишіть число: Tп/Q=80/4=20

Завдання #16

Запитання:

Укажіть формулу для вибору частоти дискретизації для аналогового сингала обмеженого частотою fв згідно з теоремою Котельникова?

Виберіть один з 3 варіантів відповіді:

Завдання #17

Запитання:

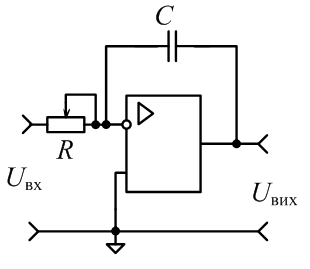

Що формує на виході пристрій зображений на рисункі?

підсилена напруга з біполярного підсилювача з загальним емітером, конденсатор згладжує пульсації

Завдання #18

Запитання:

Дайте визначення резистора?

Завдання #19

Запитання:

Вкажіть елемент, який перетворює електричну енергію в теплову?

резистор

Завдання #20

Запитання:

Що можна віднести до основних параметрів резистора?

-номінальне значення опору, відхилення, максимальна потужність розсіювання, гранична ел напруга, температурний коеф. Ел. опору

Завдання #21

Запитання:

Що визначає температурний коефіцієнт опору ТКО?

Виберіть один з 3 варіантів відповіді:відносна зміна електричного опору матеріалу при зміні температури на 1К.

Завдання #22

Запитання:

Розташуйте в порядку зростання значення опору (від найменшого значення до найбільшого).

Завдання #23

Запитання:

УГП якого елемента зображено на рисунку?

Потенціометр

Завдання #24

Запитання:

УГП якого елемента зображено на рисунку?

терморезистор

Завдання #25

Запитання:

УГП якого елемента зображено на рисунку?

фоторезистор

Завдання #26

Запитання:

УГП якого елемента зображено на рисунку?

варистор

Завдання #27

Запитання:

Вкажіть особливість варистора?

Він стабілізує низькочастотні струми та напруги

Завдання #28

Запитання:

Вкажіть особливість фоторезистора?

При підвищені інтенсивності падаючого світла збільшується провідність

Завдання #29

Запитання:

УГП якого елемента зображено на рисунку?

Конденсатор змінної ємності

Завдання #30

Запитання:

Що зображено на рисунку?

Поляризований єлектролітичний конденсатор

Завдання #31

Запитання:

Що зображено на рисунку?

Конденсатор сталої ємності

Завдання #32

Запитання:

Що показує температурний коефіцієнт ємності ТКЕ?

ТКЄ — це параметр, який характеризує залежність ємності конденсатора від температури. Практично ТКЄ визначають як відношення зміни ємності конденсатора при зміні температури на 1°С

Завдання #33

Запитання:

Що можна віднести до основних параметрів конденсатора?

Ємність

Номінальна напруга

Полярність

Тангенс кута втрат

Електричний опір ізоляції конденсатора

ТКЄ

Завдання #34

Запитання:

Чи проводить конденсатор змінний струм?

так

Завдання #35

Запитання:

Чи проводить конденсатор постійний струм?

ні

Завдання #36

Запитання:

Розташуйте в порядку зменшення значення ємності (від більшого значення до меншого).

Завдання #37

Запитання:

Що називають робочою напругою U конденсатора?

Максимальна напруга конденсатора, при якій не має загрози пробою

Завдання #38

Запитання:

Вкажіть елемент, який здатний накопичити електричну енергію і стати джерелом?

конденсатор

Завдання #39

Запитання:

Що зображено на рисунку?

діод

Завдання #40

Запитання:

Що зображено на рисунку?

Варікап

Завдання #41

Запитання:

Що зображено на рисунку?

Світлодіод

Завдання #42

Запитання:

Що зображено на рисунку?

стабілітрон

Завдання #43

Запитання:

Що зображено на рисунку?

фотодіод

Завдання #44

Запитання:

В якому напрямку на рисунку показано прикладання напруги?

Виберіть один з 2 варіантів відповіді:прямий

Завдання #45

Запитання:

В якому напрямку на рисунку показано прикладання напруги?

зворотній

Завдання #46

Запитання:

Як називається електрод, позначений на рисунку літерою X? анод

Завдання #47

Запитання:

Як називається електрод, позначений на рисунку літерою Y?

катод

Завдання #48

Запитання:

Для чого використовуються стабілітрони?

використовуються для побудови джерел опорної напруги

Завдання #49

Запитання:

Де використовують випрямляючі діоди?

Для випрямлення змінного на постійний струм, при демодуляції, в створенні логічних елементів

Завдання #50

Запитання:

При якому зміщенні (прямому або зворотньому) р-n переходу використовуються варікапи?

Зворотній

Завдання #51

Запитання:

Скільки p-n переходів має напівпровідниковий діод?

1

Завдання #52

Запитання:

Укажіть схему включення випрямляючого діода для дослідження прямої гілки вольт-амперної характеристики.

Вкажіть місце на зображенні:

Думаю 3

Завдання #53

Запитання:

Укажіть схему включення випрямляючого діода для дослідження зворотної гілки вольт-амперної характеристики.

Вкажіть місце на зображенні:

1

Завдання #54

Запитання:

Чи є наявність p-n переходу обов’язковим у напівпровідниковому діоді?

так

Завдання #55

Запитання:

Для чого використовують світлодіоди?

Це економічні генератори потужного випромінювання з певним спектром.

Завдання #56

Запитання:

Що зображено на рисунку?

Зображення:

Однополуперіодний випрямляч

Завдання #57

Запитання:

Що зображено на рисунку?

Зображення:

Двополуперіодний віпрямляч

Завдання #58

Запитання:

Вкажіть вірну схему включення транзистора з загальним емітером p-n-p провідності (позначити курсором на рисунку).

Вкажіть місце на зображенні:

1

Завдання #59

Запитання:

Вкажіть вірну схему включення транзистора з загальним емітером n-p-n провідності (позначити курсором на рисунку).

Вкажіть місце на зображенні:

3

Завдання #60

Запитання:

Вкажіть вірну схему включення транзистора з загальним колектором n-p-n провідності (позначити курсором на рисунку).

Вкажіть місце на зображенні:

4

Завдання #61

Запитання:

Вкажіть вірну схему включення транзистора з загальним колектором p-n-p провідності (позначити курсором на рисунку).

Вкажіть місце на зображенні:

4

Завдання #62

Запитання:

Вкажіть вірну схему включення транзистора з загальною базою p-n-p провідності (позначити курсором на рисунку).

Вкажіть місце на зображенні:

2

Завдання #63

Запитання:

Вкажіть вірну схему включення транзистора з загальною базою n-p-n провідності (позначити курсором на рисунку).

Вкажіть місце на зображенні:

3

Завдання #64

Запитання:

Як зміниться напруга пульсацій Uп у навантаженні при збільшенні ємності Сф?

Вроде меньше будет (дольше будет разряжатся и заряжатся)

Завдання #65

Запитання:

Як зміниться напруга пульсацій Uп у навантаженні при зменшенні ємності Сф?

Завдання #66

Запитання:

Що зображено на рисунку?

Параметричний стабілізатор напруги

Завдання #67

Запитання:

Що зображено на рисунку?

Виберіть один з 4 варіантів відповіді:послідовний стабілізатор на біполярному транзисторі

Завдання #68

Запитання:

УГП якого елемента зображено на рисунку?

Транзистор пнп перехода

Завдання #69

Запитання:

УГП якого елемента зображено на рисунку?

нпн

Завдання #70

Запитання:

УГП якого елемента зображено на рисунку?

Н-канальний

Завдання #71

Запитання:

УГП якого елемента зображено на рисунку?

П-канальний

Завдання #72

Запитання:

Знайдіть відповідність літерам на УГП.

База, коллектор, емітер

Завдання #73

Запитання:

Вказати стан р-n переходів для активного режиму біполярного транзистора.

відкритий

Завдання #74

Запитання:

Як називають середній шар напівпровідника у біполярних транзисторів?

база

Завдання #75

Запитання:

Чи може струм колектора перевищувати струм емітера?

ні

Завдання #76

Запитання:

Чи є наявність p-n переходу обов’язковим для транзистора?

так

Завдання #77

Запитання:

Які схеми включення БТ не інвертують вхідний сигнал?

Загальна база, колектор(емітерний повторювач)

Завдання #78

Запитання:

Яка зі схем включення БТ має коофіцієнт передачі струму менше ніж 1?

З загальною базою

Завдання #79

Запитання:

При якій схемі включення БТ забезпечується підсилення по струму і напрузі?

З загальним емітером

Завдання #80

Запитання:

Яка схема включення транзистора інвертує вхідний сигнал?

З загальним емітером

Завдання #81

Запитання:

Чому дорівнює струм затвора для ідеального польового транзистора?

Вроде 0

Завдання #82

Запитання:

Чому дорівнює струм колектор-емітер Iке для ідеального біполярного транзистора при відсутності струму бази Iб?

0 – (електрони не змажуть наситити базу)

Завдання #83

Запитання:

Як називають центральну область в польовому транзисторі?

затвор

Завдання #84

Запитання:

Скільки p-­n переходів має біполярний транзистор?

2

Завдання #85

Запитання:

Який вираз для розрахунку струму емітера Iе вірний?

(Uб-UбЭ)/Rэ

Завдання #86

Запитання:

За якою схемою включений польовий транзистор зображений на рисунку?

Зображення:

загальний стік

Завдання #87

Запитання:

За якою схемою включений польовий транзистор зображений на рисунку?

Зображення:

Загальний затвор

Завдання #88

Запитання:

За якою схемою включений польовий транзистор зображений на рисунку?

Зображення:

Загальний витік

Завдання #89

Запитання:

Як називається коефіцієнт a в рівнянні Iк = aIе , де Iе - струм емітера, Iк - струм колектора.

Коефіцієнт підсилення струму в схемі з загальною базою

Завдання #90

Запитання:

Встановіть взаємозв’язок між назвою параметра та його математичним описом.

коеф підсилення струму

коеф підсилення напруги

коеф потужності

Завдання #91

Запитання:

Як називається коефіцієнт β в рівнянні .

Коеф підсилення струму в схемах з загальним емітером та колектором

Завдання #92

Запитання:

Що є керуючим електродом у схемі зі спільним витоком для УТ?

затвор

Завдання #93

Запитання:

Що є керуючим електродом у схемі зі спільним затвором для УТ?

затвор

Завдання #94

Запитання:

Чим характеризується схеми на польовому транзисторі?

Керуються вхідною напругою або електричним полем, великий вхідний опір, низький рівень шуму.

Завдання #95

Запитання:

Що є керуючим електродом у схемі на БТ зі спільним емітером?

база

Завдання #96

Запитання:

Що є керуючим електродом у схемі на БТ зі спільною базою?

база

Завдання #97

Запитання:

Розкрийте призначення транзистора у підсилювачах?

Збільшує струм. Напругу, потужність сигналу на виході

Завдання #98

Запитання:

Який вивід УТ називається стоком?

Завдання #99

Запитання:

Що називають ККД підсилювача?

Коефіцієнт корисного використання живлення.

Завдання #100

Запитання:

Що називають амплітудно-частотною характеристикою підсилювача?

Графік відношення амплітуди до частоти сигналу.

Завдання #101

Запитання:

Що називають режимом постійного струму ПНЧ?

Підсилює напругу з частотою 0.

Завдання #102

Запитання:

При якій схемі включення транзистора в ПНЧ забезпечується підсилення по струму і напрузі?

З загальним емітером

Завдання #103

Запитання:

Чи можуть підсилювачі підсилювати імпульсні сигнали?

Так, існують імпульсні підсилювачі

Завдання #104

Запитання:

Який елемент у даному резистивному підсилювачі є навантаженням БТ за постійним струмом і визначає його підсилювальні властивості? (позначити курсором на рисунку).

Вкажіть місце на зображенні:

Правий верхній резистор

Завдання #105

Запитання:

Позначити коло зміщення, яким задається положення робочої точки на вхідній ВАХ транзистора (позначити курсором на рисунку).

Вкажіть місце на зображенні:

Вроде верхне коло резистор-транзистор-резистор

Завдання #106

Запитання:

Позначити коло зміщення, яким задається положення робочої точки на вхідній ВАХ транзистора (позначити курсором на рисунку).

Вкажіть місце на зображенні:

Вроде верхне коло резистор-резистор-транзистор.

Завдання #107

Запитання:

Позначити коло температурної стабілізації колекторного струму (позначити курсором на рисунку).

Вкажіть місце на зображенні:

Нижне коло резистор-конденсатор

Завдання #108

Запитання:

Для чого призначений конденсатори Cp2 у резистивному підсилювачі?

Зображення:

Розділяє кола живлення та основного сигналу

Завдання #109

Запитання:

Для чого призначений конденсатори Cp1 у резистивному підсилювачі?

Зображення:

Діле кола

Завдання #110

Запитання:

Чи повинен змінитися коефіцієнт підсилення підсилювача постійного струму при зменшенні частоти вхідного сигналу до нуля?

ні

Завдання #111

Запитання:

Що називають диференційним підсилювачем?

Електронний підсилювач, вихідний сигнал якого рівний різниці вхідних напруг, помноженої на константу.

Завдання #112

Запитання:

Які з вказаних видів вхідного кола можуть використовуватись для резистивного підсилювача?

Завдання #113

Запитання:

Які з вказаних видів вхідного кола можуть використовуватись для підсилювача постійного струму?

Завдання #114

Запитання:

Чи застосовують розділяючі конденсатори в міжкаскадних з єднаннях підсилювачів постійного струму?

ні

Завдання #115

Запитання:

Чи можна застосовувати трансформаторний зв’язок в підсилювачах постійного струму?

ні

Завдання #116

Запитання:

З якою метою застосовують балансну схему підсилювачів постійного струму?

З метою зменшення дрейфу 0, та простота їх виготовлення в іс.

Завдання #117

Запитання:

Який з вказаних коефіцієнтів у диференційного підсилювача більший?

Завдання #118

Запитання:

Що таке дрейф нуля диференційного підсилювача?

Самопроизвольное отклонение тока от заданой величини

Завдання #119

Запитання:

В яких статичних режимах може знаходиться транзисторний ключ на БТ?

Закритому і відкритому

Завдання #120

Запитання:

Чим зумовлена затримка включення ключа на БТ.

Через повільне насичення

Завдання #121

Запитання:

Чим зумовлений процес розсмоктування в насиченому ключі на БТ?

Споживання резисторами, відключення живлення

Завдання #122

Запитання:

Який має вигляд АЧХ ідеального підсилювача?

трапеция

Завдання #123

Запитання:

Чому дорівнює вхідний та вихідний опір для ідеального операційного підсилювача?

Вхідний-безкінечність, вихідний-0

Завдання #124

Запитання:

Що представлено на рисунку?

Інтегратор

Завдання #125

Запитання:

Що представлено на рисунку?

Диференциатор

Завдання #126

Запитання:

Чи зміниться коефіцієнт підсилення за напругою KU при збільшенні опору R2?

Так

Завдання #127

Запитання:

Як зміниться коефіцієнт підсилення за напругою KU при зменшенні опору R2?

Зменшиться

Завдання #128

Запитання:

Що представлено на рисунку?

Завдання #129

Запитання:

Чому дорівнює коефіцієнт підсилення по напрузі для ОП з інвертуванням?

Rзз/R1

Виберіть один з 3 варіантів відповіді:

Завдання #130

Запитання:

Чому дорівнює коефіцієнт підсилення по напрузі для неінвертуючого підсилювача на основі ОП?

1+ R2/ R1

Завдання #131

Запитання:

Що зображено на рисунку?

ОП

Завдання #132

Запитання:

Що зображено на рисунку?

неінвертуючий суматор

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
