1.4. Установление и разъединение соединений в 1sup
Рассмотрим сценарий обмена сигнальными сообщениями в ISUP на примере установления/разъединения телефонного соединения для аналоговых абонентов при методе «от узла к узлу» (рис. 4).

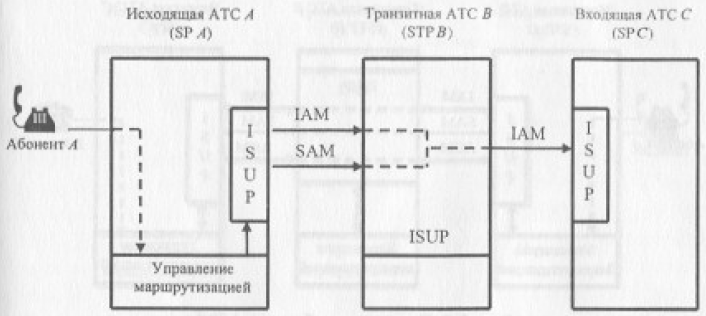

Рис. 4. Передача сообщений IAM и SAM от АТС А к АТС В
1. При приеме запроса установления соединения от вызывающего абонента исходящая АТС А анализирует информацию о маршруте и формирует начальное адресное сообщение IAM. Сообщение IAM содержит адресную информацию, а также информацию, относящуюся к установлению соединения (например, включен ли полукомплект эхоподавляющнх устройств на исходящей стороне, тип исходящего доступа: аналоговый или ISDN, есть ли в соединении спутниковый канал и др.).
Для установления соединения возможно использование двух режимов передачи адресной информации: блочный режим и режим с перекрытием. При использовании блочного режима (ENBLOCK) все адресные цифры. необходимые для маршрутизации вызова к вызываемому абоненту, включаются в сообщение IAM. В режиме с перекрытием (OVERLAP), IAM посылается тогда, когда приняты только необходимые для маршрутизации к транзитной АТС В цифры, а другие адресные цифры передаются через сеть в последующих адресных сообщениях SAM.
Рис. 5. Передача сообщения IAM от АТС В к АТС С
2. Транзитная АТС В принимает сообщение IAM (и, если есть, последующее адресное сообщение SAM) и анализирует содержащуюся в нем информацию, на основе чего определяется дальнейший маршрут (в данном случае к АТС С) – рис. 5. Анализ остальной информации, содержащейся в IAM, определяет выбор соответствующего разговорного тракта. Станция В формирует свое сообщение IAM, передает ею к АТС С и проключает речевой тракт в обоих направлениях.
При поступлении сообщения IAM во входящей АТС С выполняется анализ номера вызываемою абонента и того, требуется ли добавочная информация от исходящей АТС А перед подключением к вызываемому абоненту.
Если требуется добавочная информация, то на исходящую АТС А направляется сообщение запроса дополнительной информации INR методом нз конца в конец, в котором содержится этот запрос. Транзитная АТС В не анализирует это сообщение, таким образом, для этого сообщения имеет место прозрачная передача. Исходящая АТС А, в ответ на полученный запрос, посылает сообщение INF, содержащее запрашиваемую информацию.
3. После приема необходимой информации входящей АТС С вызываемый абонент информируется о входящем вызове, а от входящей АТС С к транзитной АТС В посылается сообщение АСМ о принятии полного адреса (рис. 6). Кроме этого, проключается речевой тракт.
Ркс. 6. Передача сообщения ACM
Сообщение ACM (полный адрес) затем передастся к исходящей АТС А (вызывающий абонент получает акустический сигнал контроля посылки вызова КПВ). Прием сообщения АСМ на любой транзитной станции, участвующей в установлении соединения, указывает на успешную маршрутизацию вызова к вызываемому абоненту и позволяет удалить из памяти транзитных станций информацию, связанную с установлением соединения.
4. Когда вызываемый абонент отвечает на вызов, входящая АТС С проключает разговорный тракт в прямом направлении и передает сообщение об ответе ANM на транзитную АТС В, которая, в свою очередь, передает сообщение ANM на исходящую АТС А (рис. 7). Получив сообщение ANM, АТС А проключает разговорный тракт в прямом направлении. Таким образом, устанавливается соединение, начинается тарификация вызова и осуществляется разговор или передача данных.
Рис. 7. Передача сообщения ANM
Рис. 8. Передача сообщений освобождения (REL, RLC)
5. В подсистеме ISUP используется метод одностороннего отбоя т.е. как вызывающий, так и вызываемый абоненты мoгyт инициировать разъединение соединения. Если разъединение инициировано вызывающим абонентом, то исходящая АТС А передает сообщение REL (освобождение) на транзитную АТС В, которая, в свою очередь, передает сообщение REL входящей АТС С и начинает освобождение разговорного тракта. При приеме сообщения REL на входящей АТС С выполняется разъединение разговорного тракта, освобождение всех занятых устройств и передается сообщение RLC (освобождение завершено) на АТС В.
После освобождения разговорного тракта и готовности к обслуживанию нового вызова транзитная АТС В посылает сообщение о завершении освобождения (RLC) на исходящую АТС А (рис. 8). Вызываемый абонент получает акустический сигнал «занято».
На рис. 9 представлен упрощенный сценарий обмена сообщениями на примере обслуживания вызова для цифровых абонентов, при котором используются протоколы сигнализации DSS1 и ОКС № 7 (подсистема ISUP). Протокол сигнализации DSS1 (Digital subscriber signaling) используется на участке от оконечного терминала абонента ISDN до АТС, протокол ОКС № 7 (в данном случае подсистема ISUP) - на межстанционном участке.
Вызывающая сторона инициирует установление соединения (абонент снимает трубку на оконечном терминале пользователя ТЕ, например, ISDN телефон) путем посылки на станцию сообщения SETUP. В сетевом окончании NT в направлении от абонента к станции происходит преобразование сигналов абонентского интерфейса в сигналы линейного интерфейса. В данном примере (рис. 9) станция посылает на него подтверждение SETUP_ACK. с помощью которого терминалу вызывающего абонента назначается речевой канал, который проключается в обратном направлении.
Рнс. 9. Пример взаимодействия протоколов DSSI и ОКС № 7
В случае отсутствии в сообщении SETUP каких-либо цифр, абонент получит тональный сигнал ответа станции. Тогда набираемые цифры посылаются на станцию в одном или нескольких информационных сообщениях INFORMATION (INF).
После получения полного номера или части номера абонента В, станция на вызывающей стороне передает запрос на установление соединения сообщением IAM аналогично примеру на рис. 4. При этом вся информация об абоненте А, содержащаяся в сообщении SETUP, прозрачно переносится в поля сообщения IAM.
Станция на вызываемой стороне соединения по получению IAM передает запрос на установление соединения сообщением SETUP ко всем оконечным терминалам (ТЕ1, ТЕ2,..., ТЕn), подключенным к линии вызываемого абонента. Сообщение SETUP содержит информацию об услуге и может содержать также абонентский номер для получения доступа к конкретному терминалу абонента В. Сообщение SETUP передастся без подтверждения. В том случае, если какой либо абонентский терминал опознал свой номер, то он посылает ответное сообщение ALERTING (на основе этого сообщения на АТС формируется АСМ). Если с вызываемой стороны не принято никакого сообщения (например, ALERTING или CONNECT), то по истечении некоторого периода времени станция снова посылает сообщение SETUP на линию вызываемого абонента. В том случае, если снова не будет получено никакого сообщения, то формируется сообщение REL (освобождение).
Если используется сообщение SETUP, предназначеное для передачи во все совместимые по реализуемым услугам терминалы вызываемого абонента, то сообщение ALERTING посылается каждым из совместимых по услугам терминалов вызываемого абонента. Посредством передачи этих сообщений терминалы сообщают о своей готовности принять вызов. Вызываемый абонент получает вызывной сигнал. После приема сообщений ALERTING, станция устанавливает раздельные, индивидуально адресуемые сигнальные соединения по сигнальному каналу с использованием протокола DSS1. Терминал стороны А информируется о приеме первого сообщения ALERTING, также посредством сообщения ALERTING, сформированного на основе сообщения АСМ. Вызывающему абоненту посылается сигнал контроль посылки вызова КПВ. Сценарий на рис. 9. учитывает вызов только одного терминала.
Если вызываемый абонент отвечает (например, посредством снятия трубки), тогда с его терминала на станцию посылается сообщение CONNECT. Первое поступающее сообщение CONNECT, на основе которого формируется сообщение об ответе ANM. определяет, какой из вызываемых терминалов «отвечает» на вызов. Станция вызываемого абонента информирует этот терминал с помощью сообщения CONNECT_ACK. о том, что именно он был выбран для телефонного вызова. Терминал подсоединяется к речевому каналу, назначенному для этого вызова. На вызываемой стороне всем другим терминалам, которые послали сообщение ALERTING или CONNECT, но которым не был предоставлен вызов, посылается сообщение освобождения RELEASE. Каждый из этих терминалов подтверждает сообщение RELEASE посылкой сообщения RELEASE_COMPLETE и переключается в свободное состояние готовности принять новый вызов.
На стороне А сообщение CONNECT, сформированное из сообщения об ответе ANM, информирует терминал вызывающего абонента о том, что вызов принят. Акустический сигнал КПВ отключается, проключается речевой тракт в прямом направлении и запускается процесс начисления оплаты за разговор для этого телефонного соединения. Терминал вызывающего абонента может дополнительно подтвердить получение сообщения CONNECT нулем передачи сообщения CONNECT_ACK.
Процесс инициируется сообщением DISCONNECT оконечного терминала и сценарий обмена сигналами ОКС № 7 на этапе разъединения аналогичен ранее рассмотренному (см. рис. 8).
Рис 10. Установление и разьединение базового соединения в ISUP
На рис. 10 представлен пример сценария обмена сигнальной информацией ISUP при установлении/разъединении базового соединения ISDN с промежуточной станцией и одним оконечным терминалом ТЕ на вызываемой стороне.
