Лекция 4
ОСОБЕННОСТИ УСТРОЙСТВА ЗАЗЕМЛЯЮЩИХ СЕТЕЙ, ЗАЩИТНОЕ ЗАНУЛЕНИЕ
Устройство заземляющей сети шахты
Центральная подземная подстанция
медь 50 кв. мм сталь 100 кв. мм
Отвод |
|
|
медь 50 кв. мм |
Участковая трансформаторная |
|
сталь 100 кв. мм |
||
подстанция |
||
|
||
|
РВД-6 |
АВ
АВ |
ПВИ |
ПВИ |
УСТРОЙСТВО МЕСТНЫХ ЗАЗЕМЛИТЕЛЕЙ: а) полосового; б) трубчатого;
1 – стальная полоса; 2 – заземляюший отвод; 3 – песок; 4 – труба; 5 - шпур
а) |
б) |
УСТРОЙСТВО МЕСТНЫХ ЗАЗЕМЛИТЕЛЕЙ
СИСПОЛЬЗОВАНИЕМ АРОЧНОЙ КРЕПИ
а– соединение гибким проводом (троссом);
б – соединение при помощи шины; 1 – рама металлической крепи; 2 – распорный элемент; 3 – накладка;
4 – тросс; 5 – гибкий проводник; 6 – металлическая шина

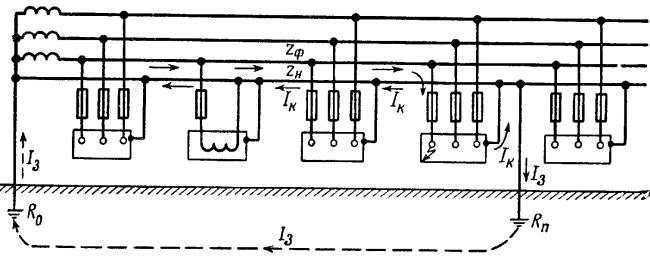

ЗАЩИТНОЕ ЗАНУЛЕНИЕ
ЗАЩИТНОЕ ЗАНУЛЕНИЕ – преднамеренное соединение металлических частей электрооборудования, нормально не находящихся под напряжением, с глухозаземлённой нейтралью трансформатора с целью повышения тока однофазного замыкания на землю (корпус электрооборудования), достаточной величины для срабатывания максимальной токовой защиты.
Iк(1.з). |
|
|
U |
|
ZT |
||
|
|
|
ZФ ZH |
|
|
3 |
|
|
|
|
|
ЗАЩИТНОЕ ЗАНУЛЕНИЕ – применяют только в электросетях с заземлённой нейтралью трансформатора (сети поверхности шахты, общепромышленные сети)
