Лекция 3
ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА НА ЧЕЛОВЕКА.
УСЛОВИЯ ПОРАЖЕНИЯ ЧЕЛОВЕКА ЭЛЕКТРИЧЕСКИМ ТОКОМ
Прикосновение человека к фазе сети с заземлённой нейтралью
Uф
Iч
Rз |
Rч |
|
Rп
Iч= Uф/(Rч+Rп+Rз)
Прикосновение человека к фазе сети с изолированной нейтралью
Iч |
Iч |
|
Rч |
Rч |
Rиз
Iч= Uл/(Rч)
Iч= 3Uф/(3Rч+Rиз)
ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА НА ОРГАНИЗМ ЧЕЛОВЕКА
Ощутимый ток
0,5 mA- 2mA (AC; 50Hz)
5-7- mA (DC)
Отпускающий ток
Неотпускающий ток
Смертельно опасный ток Более 100 mA (AC; 50Hz)
Основные факторы:
Продолжительность действия тока. Путь тока. Род тока. Частота тока.
Состояние организма человека.
|
Iч |
|
|
Iз |
Rч |
Rиз |
Хиз |
|
Прикосновение человека к корпусу электрооборудования с повреждённой изоляцией
Iч= 3Uф/(3Rч+Rиз)
|
I |
|
|
Iз |
Iч |
|
|
|
|
|
|
|
Rч |
Rиз |
Хиз |
|
Rз |
|
|
Прикосновение человека к корпусу электрооборудования с |
|||
|
повреждённой изоляцией при наличии защитного |
||
|
заземления |
|
|
|
Iч= I*Rз/(Rч+Rз); |
|
|
|
Iз= I*Rч/(Rч+Rз); |
|
|
|
где I– полный ток утечки в сети |
||

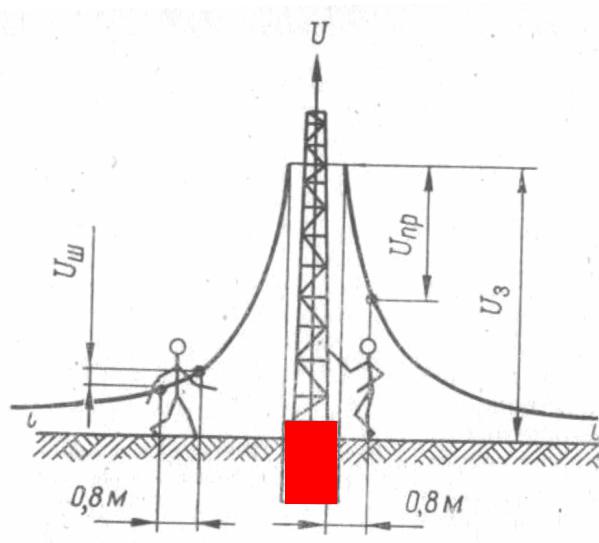

Условия электропоражения человека шаговым напряжением и напряжением прикосновения
С целью недопущения электропоражения шаговым напряжением– перемещаться по территории электроподстанций следует мелкими шагами
