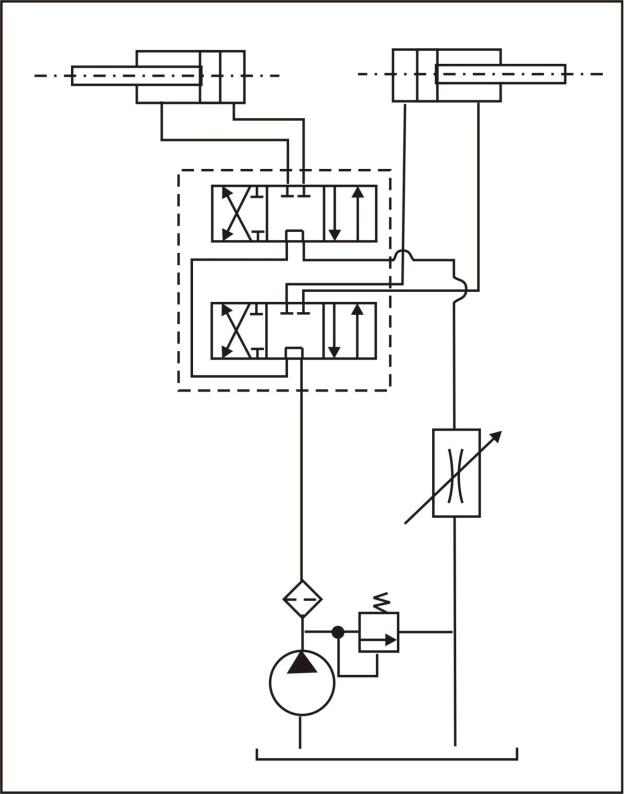

Схема №5
31
Схема №6
32
Схема №7
33
Схема №8
34
Схемы № 10
35
Приложение 2 Характеристики рабочих жидкостей гидропередач
Рабочая |
Диапазон |
Вязкость |
Плотность, |
|
жидкость |
рабочих |
кинематическая |
кг/м3 |
|
|
температур, °С |
при 50°С,мм2/с |
|
|
ВНИИНП-403 |
+10 |
÷ +60 |
25÷35 |
850 |
ИГП-18 |
+10 |
÷ +80 |
16,5÷20,5 |
880 |
ИГП-30 |
+10 |
÷ +80 |
28÷31 |
885 |
МГ-20 |
-20 ÷ +80 |
17÷23 |
885 |
|
МГ-30 |
-20 ÷ +80 |
27÷33 |
885 |
|
Турбинное 22 |
-5 ÷ +60 |
20÷23 |
900 |
|
Турбинное 30 |
-5 ÷ +60 |
28÷32 |
900 |
|
Турбинное 46 |
-5 ÷ +60 |
44÷48 |
900 |
|
Индустриальное |
|
|
|
|
И-20А |
-10 ÷ +60 |
17÷23 |
881÷901 |
|
И-30А |
-5 ÷ +60 |
27÷33 |
886÷916 |
|
И-45А |
-5 |
÷ +60 |
38÷52 |
886÷916 |
Приложение 3 Номинальные диаметры цилиндров, поршней, штоков, -плунжеров,мм
(ГОСТ 12447-80)
Основной ряд:
10; 12; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 310.
Дополнительный ряд:
14; 18; 22; 28; 36; 45; 56; 70; 90; 110; 140; 180; 220; 280; 360.
Приложение 4 Номинальные давления объемных гидроприводов, МПа
(ГОСТ 12445*80)
1,25; 1,3; 2,5; 4,0; 6,3; 10,0; 12,5; 16,0; 20,0; 25,0; 32,0.
36
Приложение 5 Трубы стальные холоднодеформированные: наружный диаметр
dн, мм, толщина стенки δ, мм (любому dн соответствует любая δ ),
(ГОСТ 8734-78).
dн : 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 30; 32; 24; 36; 38; 40; 42; 45;
48; 50 …
δ : 2.0; 2.5; 3.0; 3.5; 4.0
Приложение 6
Технические характеристики шестеренных насосов типа Г11
Параметр |
Ед. |
|
|
|
Типоразмер |
|
|
|
||
|
измерения |
Г11 |
Г11 |
Г11 |
Г11 |
|
Г11 |
Г11 |
Г11 |
Г11 |
|
|
22А |
22 |
23А |
23 |
|
24А |
24 |
25А |
25 |
Номинальное |
МПа |
|
|
|
2,5 |
|
|
|
|
|
давление |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
Номинальная |
|
|
|
|
|
|
|
|
|
|
подача насоса |
|
|
|
|
|
|
|
|
|
|
при частоте |
|
|
|
|
|
|
|
|
|
|
вращения: |
л/мин |
|
|
|
|
|
|
|
|
|
730 мин 1 |
|
6,1 |
9,1 |
12,5 |
17,6 |
|
25,1 |
35,3 |
50,4 |
62,7 |
970 мин 1 |
|
8,1 |
12,1 |
16,7 |
23,4 |
|
33,4 |
47,0 |
67,0 |
83,9 |
1450 мин 1 |
|
12,1 |
18,1 |
25,0 |
35,1 |
|
50,0 |
70,2 |
100,1 |
125,4 |
Объемный |
|
0,76 |
0,78 |
0,80 |
0,82 |
|
0,84 |
0,85 |
0,88 |
0,92 |
КПД |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
Полный КПД |
|
|
0,67 |
|
|
|
|
0,8 |
|
|
Допустимая |
|
|
|
|
|
|
|
|
|
|
геометрическая |
м |
|
|
|
0,5 |
|
|
|
|
|
высота |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
всасывания |
|
|
|
|
|
|
|
|
|
|
Рабочая |
|
|
Масло индустриальное 20 или 30 |
|
||||||
жидкость |
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
37
Приложение 7
Технические характеристики шестеренных насосов типа НШ
|
|
Ед. |
|
|
|
Типоразмер |
|
|
|
Параметр |
|
НШ- |
|
НШ- |
НШ- |
НШ- |
НШ- |
НШ- |
|
|
измерения |
|
|||||||
|
|
|
10Е |
|
32К |
46У |
50К |
67К |
98К |
Номинальное |
|
МПа |
10 |
|
12,5 |
10 |
12,5 |
10 |
10 |
давление |
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
Номинальная подача |
|
|
|
|
|
|
|
|
|
насоса при частоте |
|
|
|
|
|
|
|
|
|
вращения: |
|
л/мин |
|
|
|
|
|
|
|
970 |
мин 1 |
|
|
|
28,6 |
|
44,4 |
|
|
1450 |
мин 1 |
|
13,3 |
|
42,8 |
62,0 |
66,5 |
95,0 |
134,6 |
Объемный КПД |
|
0,92 |
|
0,94 |
0,92 |
0,94 |
0,94 |
0,94 |
|
Полный КПД |
|
|
0,8 |
|
0,8 |
0,85 |
0,85 |
0,85 |
0,85 |
Допустимая |
|
|
|
|
|
|
|
|
|
вакуумметрическая |
мм. рт. ст. |
200 |
|
150 |
200 |
150 |
150 |
150 |
|
высота всасывания |
|
|
|
|
|
|
|
|
|
Рабочая жидкость |
|
|
Масло индустриальное 45 или 50 |
||||||
38
Приложение 8
Технические характеристики пластинчатых насосов типа Г12
Параметр |
Ед. |
|
|
|
|
Типоразмер |
|
|
|
|
|
|
измере |
Г12 |
Г12 |
Г12 |
Г12 |
Г12 |
Г12 |
Г12 |
Г12 |
Г12 |
Г12 |
|
ния |
21А |
21 |
22А |
22 |
23А |
23 |
24А |
24 |
25А |
25 |
Номинальная |
|
|
|
|
|
|
|
|
|
|
|
подача |
л/мин |
|
|
|
|
|
|
|
|
|
|
при 950 мин 1 |
5 |
8 |
12 |
18 |
25 |
35 |
50 |
70 |
100 |
140 |
|
при 1440 мин 1 |
|
8 |
12 |
18 |
25 |
35 |
50 |
70 |
|
|
|
Номинальное |
МПа |
|
|
|
|
6,3 |
|
|
|
|
|
давление |
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
КПД: |
|
|
|
|
|
|
|
|
|
|
|
объемный |
|
0,62 |
0,71 |
0,77 |
0,79 |
0,85 |
0,88 |
0,85 |
0,86 |
0,88 |
0,9 |
общий при |
|
|
|
|
|
|
|
|
|
|
|
950 мин 1 |
|
0,5 |
0,55 |
0,65 |
0,7 |
0,75 |
0,8 |
0,7 |
0,75 |
0,8 |
0,7 |
общий при |
|
|
|
|
|
|
|
|
|
|
|
1440 мин 1 |
|
0,54 |
0,66 |
0,72 |
0,76 |
0,81 |
0,82 |
0,7 |
|
|
|
Допустимая |
|
|
|
|
|
|
|
|
|
|
|
геометрическая |
м |
|
|
|
|
0,5 |
|
|
|
|
|
высота |
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
всасывания |
|
|
|
|
|
|
|
|
|
|
|
Рабочая |
|
|
|
Масло индустриальное 20 или 30 |
|
|
|||||
жидкость |
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
39
Приложение 9
Технические характеристики пластинчатых насосов типа БГ12
Параметр |
Ед. |
|
|
|
Типоразмер |
|
|
|
||
|
измере |
БГ-12 |
БГ-12 |
БГ-12 |
БГ-12 |
БГ-12 |
БГ-12 |
БГ-12 |
БГ-12 |
|
|
ния |
21А |
21 |
22А |
22 |
|
23А |
23 |
24А |
24 |
Номинальная |
|
|
|
|
|
|
|
|
|
|
подача при |
л/мин |
5 |
8 |
12 |
18 |
|
25 |
35 |
50 |
70 |
1440 мин 1 |
|
|
|
|
|
|
|
|
|
|
Номинальное |
МПа |
|
|
|
|
12,5 |
|
|
|
|
давление |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
КПД: |
|
|
|
|
|
|
|
|
|
|
объемный |
|
0,6 |
0,65 |
0,72 |
0,8 |
|
0,74 |
0,78 |
0,8 |
0,86 |
общий |
|
0,47 |
0,53 |
0,61 |
0,61 |
|
0,68 |
0,72 |
0,72 |
0,75 |
Допустимая |
|
|
|
|
|
|
|
|
|
|
геометрическая |
м |
|
|
|
|
0,5 |
|
|
|
|
высота |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
всасывания |
|
|
|
|
|
|
|
|
|
|
Рабочая |
|
|
|
Масло индустриальное 20 или 30 |
|
|
||||
жидкость |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
