2.3 Критерии оценки системы.

Выбранная мной система, которой является утюг должна соответствовать следующим критериям:

-должно соблюдаться соответствие цены и качества;

-система должна быть многофункциональной, но при этом иметь минимальные размеры ;

-система должна быть выполнена по всем правилам пожарной безопасности.

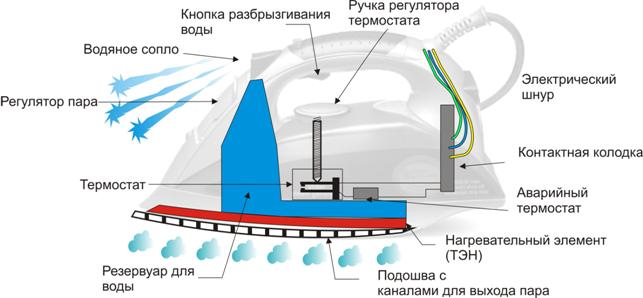

2.4 Иерархическое дерево системы

Глажка

Комната

Домохозяйка

Надсистемы

Надсистемы:

УТЮГ

3-го порядка

Подсистемы

1-го порядка

2-го порядка

Гладильная доска

Корпус

Термостат

Станина

Рабочий орган

Привод

Контактная колодка

Водяное сопло

Подошва с каналами

доска

ножки

Рукоятка

ка

Резерв. с водой

Кнопка разбрыз

Клемы

Шнур

Лампочка

Аварийн. терм.

Задняя крышка

Камер.парообр.

Нагреват. элем.

2.5 Модель технической системы.

22

вилка

шнур

подставка

Рабочий о р г а н

К

О

Р

П

У

С

З К

А Р

Д Ы

Н Ш

Я К

Я А

Нагревательный элемент

Вкл

кнопка

Выкл

Признаки классификации системы

-система;

-открытая;

-динамическая;

- детерминированная;

-неорганическая;

-искусственная;

- комбинаторная;

-сложная;

-процесс.

2.6 Схема преобразования.

Преобразование

me

Технология

Umg

Участие операторов взаимодействия

Действие

TS

Электрический ток

Тепловая энергия

Столкновение движущихся частиц с ионами

Энергия частиц передается ионам или молекулам

In-электрическая, out -тепловая

Домохозя йка

Глажка

2.7 Технический процесс.

операнд

Вид

(Od1)

(Od2)

Способ преобразования

Действие

En

S

I

Термостат

Электрический ток

Тепло

Тgрz-преобразование энергии

Tgp1-передача тока к термостату

Tgp2-преобразование энерг. термостатом

Tgp3- выделение тепла из ТЕНа

Me

TS

TS

2.8 «Жизненный цикл» технической системы.

Такая необходимая бытовая вещь, как утюг, имеет древнюю историю. Еще много столетий назад наши предки старались разгладить свою одежду. Для этой цели они использовали простейшие приспособления: нагретые железные пруты, камни, тяжелые молотки, различные плоские железные предметы. Постепенно данные предметы стали приобретать форму утюга: плоская заостренная подошва, ручка. Первые утюги требовали нагревания подошвы, например, горячими углями, которые засыпались внутрь нехитрого устройства. Но такие утюги были очень тяжелыми, и хозяйке приходилось прикладывать максимум усилий при глажении. Позже утюги стали нагревать на газу, что требовало особых навыков и умений со стороны того, кто осуществлял данную работу, поскольку перегрев утюга мог испортить одежду. Кроме того, такие утюги допускали утечку газа.

И только в начале двадцатого столетия был изобретен первый электрический утюг, который избавил хозяек от множества описанных выше проблем. Электрические утюги постепенно совершенствовались, приобретая современный удобный внешний вид и множество важных функций.

В настоя время фирмы - производители бытовой техники внедряют новые разработки в производство утюгов, постоянно усовершенствуют их, насыщают дополнительными функциями, чтобы максимально облегчить и сделать более комфортным и качественным процесс глажения.

Утюг. Правила эксплуатации.

Меры предосторожности:

-Прежде чем включить утюг в сеть, следует убедится внешним осмотром в исправности шнура питания и вилки.

-Все работы по ремонту и чистке утюга следует производить только при отключенном от сети утюге.

-Нагретый утюг при перерывах в глажении нужно ставить в вертикальное положение.

-Не следует допускать попадания влаги внутрь утюга.

-Для избегания ожогов, не прикасайтесь к нагретой подошве утюга, не следует проверять нагрев подошвы утюга прикосновением руки.

-После использования утюга следует отключить его от электросети, вынув вилку шнура питания из электророзетки.

-Не используйте утюг вблизи или под легковоспламеняющимися предметами (рядом с гардинами, шторами и т.п.).

-Использовать и хранить утюг следует в месте недоступном для малолетних детей.

Запрещено:

- подключать утюг к электророзетке, несоответствующей вилке шнура питания;

- использовать для подключения утюга в сеть переходники, удлинительные шнуры и многополюсные электророзетки, т. к. они могут вызвать возгорание;

- оставлять утюг, включенный в электросеть, без присмотра;

- включать утюг в сеть, в случае, если шнур питания или корпус имеют явные повреждения.

Если возник пожар:

Прежде всего выньте вилку шнура питания утюга из электророзетки, если горение не прекратилось, то накройте утюг тканью, предварительно смоченной водой.

Во избежание отравления продуктами горения немедленно удалите из помещения всех людей, не занятых ликвидацией загорания и, в первую очередь, детей, больных, престарелых. Одновременно следует сообщить о загорании в пожарную службу.

Если попытки тушения оказались безуспешными или в помещении создалась опасная концентрация дыма или температуры (ограничение видимости, повышение окружающей температуры), следует немедленно покинуть помещение, плотно закрыть двери, оповестить о пожаре соседей и помочь им эвакуироваться, встретить подразделения пожарной службы.

Ремонт утюга совершается по следующим этапам:

а) Корпус утюга обычно сложно разбирается. Сначала открывается задняя крышка, куда подключается электрический провод.

б) После снятия крышки проверяем шнур питания .

в) При разборке корпуса нужно найти все винты крепежа. Откручиваем крепежные винты.

г) Выполнив все операции, отделяем корпус утюга от подошвы. Проверяем при помощи тестера ТЭН (нагревательный элемент, вмонтированный по краям подошвы), термопредохранитель и терморегулятор. Они подключены последовательно, поэтому проблем возникнуть не должно.

д) Если нет измерительного прибора, проверяем предохранитель с терморегулятором путем поочередного их замыкания отрезком изолированного куска провода, концы которого должны быть зачищены. Включая в это время провод в розетку, но не забываем об опасности поражения током. Предупредить эту опасность можем, если не будем касаться токоведущих частей утюга голыми руками. В крайнем положении терморегулятор разомкнут. Он включается с характерным щелчком во время вращения. При незамкнутых контактах можем почистить их при помощи надфиля или полоски наждачной бумаги.

е) В утюгах обычно перегорает термопредохранитель. А его можно закоротить, исключив из электрической схемы. Утюг может работать и без работающего термопредохранитель, который является дополнительной защитой на тот случай, если терморегулятор станет «залипать». Только в этом случае не забывайте отключать утюг от сети сразу же по окончании глажки.

ж) И уж если термопредохранитель, терморегулятор и шнур питания исправны, утюг можно выбрасывать или разобрать по запчастям.

Утилизация утюгов. После окончания срока службы не выбрасываем прибор вместе с бытовыми отходами. Отдаем его в специализированный пункт для дальнейшей утилизации. Этим мы поможете защитить окружающую среду.
