Продолжение прил. 4 |
|
|
1 |
2 |
Рукав пожарный напорный, уложенный: |
|
- в скатку |
|
- в гармошку |
|
|
|
Водосборник рукавный |
|
|
|
Разветвление рукавное двухходовое |
|
|
|
Разветвление рукавное трехходовое |
|
|
|
Разветвление рукавное четырехходовое |
|
|
|
Катушка рукавная переносная |
|
|
|
Катушка рукавная передвижная |
|
|
|
Мостик рукавный |
|
|
|
Гидроэлеватор пожарный |
|
|
|
Пеносмеситель пожарный |
|
|
|
Колонка пожарная |
|
|
|
Ствол пожарный ручной (общее обозначение) |
|
|
|
Ствол РС-70 с диаметром насадка (19, 25... мм) |
|
|
|
Ствол РС-50 с диаметром насадка (13, ... мм) |
|
|
|
Ствол для формирования тонкораспыленной водяной (водоаэро- |
|
зольной) струи |
|
Ствол для формирования водяной струи с добавками |
|
|
|
Ствол для формирования пены низкой кратности (СВП-2, СВП- |
|
4, ÑÂÏÝ-2, ÑÂÏÝ-4, ÑÂÏÝ-8) |
|
|
|
Ствол для формирования пены средней кратности (ГПС-199, |
|
ÃÏÑ-600, ÃÏÑ-1990) |
|
Ствол для тушения электроустановок, находящихся под напря- |
|
жением |
|
Ствол РС-50: на 3 этаже |
|
К — на крыше, покрытии |
|
П — в подвале |
|
Ч — на чердаке |
|
|
|
231
|
Продолжение прил. 4 |
|
|
1 |
2 |
Маневренный ствол |
|
|
|
Звено ГДЗС со стволом РС-50 в подвале |
|
|
|
Ствол пожарный лафетный: |
|
- переносной |
|
- стационарный с водяными насадками |
|
- порошковый |
|
- стационарный с пенными насадками |
|
- возимый |
|
|
|
Подъемник-пенослив |
|
|
|
Подъемник пенный с гребенкой генераторов ГПС-600 |
|
|
|
Дымосос пожарный: |
|
- переносной |
|
- прицепной |
|
|
|
Лестница-палка |
|
|
|
Лестница-штурмовка |
|
|
|
Лестница пожарная выдвижная |
|
|
|
УСТАНОВКИПОЖАРОТУШЕНИЯ |
|
Стационарная установка пожаротушения (общая нелокальная |
|
защита помещения с автоматическим пуском) |
|
|
|
Стационарная установка пожаротушения с ручным пуском |
|
|
|
Установка пенного пожаротушения |
|
|
|
Установка водяного пожаротушения |
|
|
|
Установка водоаэрозольного пожаротушения |
|
|
|
232
Продолжение прил. 4
1 |
2 |
Станция пожаротушения
Станция пожаротушения диоксидом углерода
Станция пожаротушения прочим газом
Установка газоаэрозольного пожаротушения
Установка порошкового тушения
Установка парового пожаротушения
ОГНЕТУШИТЕЛИ
Огнетушитель:
-переносной (ручной, ранцевый)
-передвижной
УСТРОЙСТВА ДЫМОУДАЛЕНИЯ
Устройство дымоудаления (дымовой люк)
Устройство дымотеплоудаления
Ручное управление естественной вентиляцией
ПУНКТЫ УПРАВЛЕНИЯ И СРЕДСТВА СВЯЗИ
Пост регулирования движения (регулировщик) С буквами:
КПП — контрольно-пропускной пункт
Р — регулировщик
ПБ — пост безопасности ГДЗС (контур — красный, буквы
— черный)
Радиостанции:
подвижная
переносная
стационарная
Громкоговоритель
233
Продолжение прил. 4
1 |
2 |
Телефон
Прожектор
Место расположения штаба
Радионаправление (цвет черный)
Радиосеть (цвет черный)
ПЕРЕДВИЖЕНИЕПОДРАЗДЕЛЕНИЙ,РАЗВЕДКА
Разведывательный дозор.
С буквами ХРД -химический разведывательный дозор; (красный, обозначение — черный)
РАСПОЛОЖЕНИЕ ПОДРАЗДЕЛЕНИЙ В РАЙОНЕ ВЕДЕНИЯ РАБОТ
Пункт размещения сводного отряда (пожарной части) (контур красный, надпись -черный)
Район размещения техники (Б — бульдозер, Э — экскаватор, К
— кран, Т — тягач) (контур красный, цифры — черный)
Выход сил с занимаемого рубежа (красный)
Места нахождения пострадавших (красный, цифры — черный, 3 — количество пострадавших)
Отряд первой медицинской помощи (красный)
Временный пункт сбора пострадавших (красный)
ОБСТАНОВКА В ЗОНЕ ВЕДЕНИЯ БОЕВЫX ДЕЙСТВИЙ
Пожар внутренний (штрих красный)
Пожар наружный (штрих красный)
Загорающееся здание (штрих красный)
Зона задымления (штрих синий)
Пожар внутренний с зоной задымления (штрих красный и синий)
Пожар внутренний с зоной теплового воздействия (штрих красный)
234
Продолжение прил. 4
1 |
2 |
Пожар наружный с зоной задымления (штрих красный, внешний контур — синий)
Место возникновения пожара (очаг) -красный
Отдельный пожар на местности и направление его распространения (красный)
Огневой шторм (красный)
Зона пожаров и направление ее распространения (красный)
Направление развития пожара (контур красный)
Решающее направление действия сил и средств пожаротушения (цвет черный)
Границы боевого участка (красный, обозначение — черный)
Границы зоны возможных разрушений (синий)
Обвал, завал, обрушение зданий и сооружений (синий)
Участок местности, зараженный СДЯВ (контур синий, зона — желтый)
Точка замера уровня радиации (синий) с указанием уровня радиации, времени и даты замера (черный)
СООРУЖЕНИЯ, КОММУНИКАЦИИ, ВОДОИСТОЧНИКИ
Стационарная лестница у здания
Лестничная клетка в этаже
Лестничная клетка, сообщающаяся с подвалом
Лестничная клетка, сообщающаяся с чердаком
Ïå÷è
Вентиляционная шахта
Ëèôò
Нефтебаза, склад топлива
Резервуар
Убежище (черный)
235
|
Продолжение прил. 4 |
|
|
1 |
2 |
Противорадиационное укрытие (черный) |
|
|
|
Подвальное помещение |
|
|
|
Полное разрушение здания (объема, сооружения, дороги, газо- |
|
провода и т. п.) |
|
|
|
Одноколейная железная дорога |
|
Двухколейная дорога |
|
Переезд под железной дорогой |
|
|
|
Переезд на одном уровне без шлагбаума |
|
|
|
Переезд над железной дорогой |
|
|
|
Переезд на одном уровне со шлагбаумом |
|
|
|
Дорога |
|
Трамвайная линия |
|

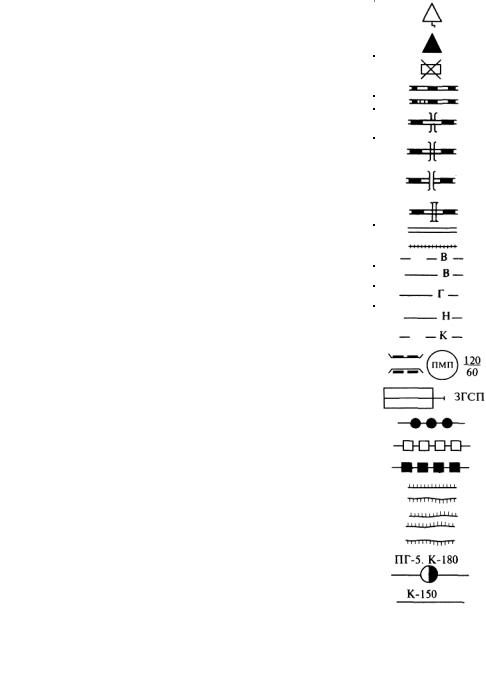

Водопровод подземный |
|
|
|
Водопровод наземный |
|
|
|
Газопровод |
|
|
|
Нефтепровод |
|
|
|
Канализация |
|
|
|
Мост на плавучих опорах |
|
|
|
Паромная переправа |
|
|
|
Металлическая ограда |
|
|
|
Железобетонная ограда |
|
|
|
Каменная ограда |
|
|
|
Ограждение проезжей части дороги |
|
|
|
Земляной ров (канава) |
|
|
|
Земляная насыпь (обвалование) |
|
|
|
Пожарный гидрант (номер, вид и диаметр сети, цвет синий) |
|
|
|
Кольцевая водопроводная магистраль (синий) |
|
|
|
236
|
Окончание прил. 4 |
|
|
1 |
2 |
Тупиковая водопроводная магистраль (синий) |
|
|
|
Внутренний пожарный кран (номер, цвет синий) |
|
|
|
Участок береговой полосы, где возможен забор воды пожарными |
|
машинами (40 — протяженность, м, цвет — красный, обозначение |
|
— черный, контур реки — цвет синий) |
|
|
|
Ïðóä (öâåò – синий) |
|
|
|
Пожарный водоем (объем в м3, цвет синий) |
|
|
|
Ïèðñ (öâåò — черный; 3 — количество одновременно устанавли- |
|
ваемых пожарных машин) |
|
|
|
Колодец синий, внешний контур — черный |
|
|
|
Водонапорная башня (скважина), объем 5 м3 |
|
|
|
Закрытый водоисточник (дебит 8 м3 в сутки) |
|
|
|
237
Приложение 5
АКТ О ПОЖАРЕ (составляется не менее чем в 2 экз.)
____________________ "___" _________ 20__ г. (город, село, район)
Комиссия в составе ____________________________________________
составила настоящий акт о пожаре, происшедшем "__" _______ 20__ г. Наименование объекта _________________________________________
Принадлежность объекта _______________________________________
Адрес объекта _________________________________________________
Время обнаружения пожара ______ч_______мин Место возникновения пожара ___________________________________
Кто обнаружил пожар и каким способом сообщил о нем в пожарную охрану_____________________________ ¹ телефона_______________
Дата ___________________ и время поступления сообщения о пожаре в пожарную охрану ________ч_________мин Время прибытия 1-го подразделения_______ч________мин
Дата ______________и время локализации пожара в ____ ч______мин на пл.___________м2 Дата____________и время ликвидации пожара в _____ч______мин
Обстановка к моменту прибытия подразделений пожарной охраны
_____________________________________________________________
(площадь пожара, пути и скорость его распространения, угроза людям, животным,
___________________________________________________________________________________________
опасность обрушений и взрывов, действия населения)
Силы и средства, применявшиеся при тушении пожара:
_____________________________________________________________
_____________________________________________________________
Участники тушения пожара _____________________________________
(сотрудники и работники ГПС, ДПО,
___________________________________________________________________________________________
другие противопожарные формирования, население)
Количество основных и специальных отделений ___________________
Количество отделений ГДЗС ____________________________________
Число участников тушения ______________________________________
Тип, количество и принадлежность пожарной техники_______________
Количество и вид поданных стволов: Л- ______РС-70- ______РС-50-______
ÃÏÑ- _________ÑÂÏ-____________
Суммарный фактический расход воды ____________________________
Количество, вид и результат использования аэрозольных огнетушителей
_____________________________________________________________
_____________________________________________________________
238
Работа установок пожарной автоматики ___________________________
Огнетушащие вещества, применявшиеся при тушении ______________
_____________________________________________________________
_____________________________________________________________
Виды водоисточников, использованных при тушении пожара__________
_____________________________________________________________
Последствия пожара:
Погибло людей: всего___________, в т. ч. детей___________, работников ПО_____________
Сведения о погибших:__________________________________________
Получили травмы: всего ___________, в т. ч детей_________, работников ПО_____________
Сведения о травмированных: ____________________________________
_____________________________________________________________
Уничтожено/(повреждено) пожаром: строений_________/__________ед.; жилых квартир, комнат____________________/________________ ед., поэтажной площади _________________/______________________ м2, техники ______________ / _____________ ед.; с/х культур______________________ / _____________________________
(вид и количество)
погибло животных_____________________________________________
(вид и количество)
Условия, способствовавшие развитию пожара ______________________
_____________________________________________________________
_____________________________________________________________
Ущерб от пожара __________________________________________руб.
(установленный или ориентировочный)
Причина пожара ______________________________________________
(установленная или предполагаемая)
Лица, виновные в возникновении пожара, принятые меры Спасено на пожаре:
Людей____________, техники___________, ед. голов скота___________
Материальных ценностей ___________________________ тыс. руб. Акт о пожаре направлен для проверки в __________________________
Особые замечания ____________________________________________
Подписи членов комиссии:______________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
Экземпляры акта получили: _____________________________________
_____________________________________________________________
_____________________________________________________________
239
ЛИТЕРАТУРА
1.Абдурагимов И.М. и др. Физико-химические основы развития и тушения пожара. — М.: Стройиздат, 1987. — 288 с.
2.Богданов М.И., Кокарев В.Ю. Действия сил и средств на пожаре. — С- Птб., 1994. — 56 с.
3.Боевой устав пожарной охраны. Приказ МВД РФ ¹257 от 05.07.1995.
4.Временные рекомендации по тушению пожаров передвижной пожарной техникой в высотных механизированных стеллажных складах, оборудованных автоматическими установками пожаротушения. — М: ГУПО МВД СССР, 1985.
5.Выбор оптимальной интенсивности подачи пены для тушения органических растворителей. Рекомендации. — М.: ВНИИПО МВД СССР, 1995.
6.ÃÎÑÒ 12.2.047-86. Пожарная техника. Термины и определения.
7.ÃÎÑÒ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов.
8.Дополнение к Рекомендациям по тушению пожаров газовых в нефтяных фонтанов. — М.: ВНИИПО МВД СССР, 1983.
9.Иванников В.П., Клюс П.П. Справочник РТП. — М.: Стройиздат, 1987.
10.Инструкция по изучению пожаров. — М.: ГУПО МВД СССР, 1986.
11.Инструкция по приспособлению и использованию для тушения пожаров машин и агрегатов, применяемых в сельскохозяйственном производстве. — М.: ГУГПС МВД России, 1981.
12.Инструкция по тушению пожаров на действующих электроустановках электростанций и подстанций РАО ЕЭС России. — М: ВНИИПО, ГУГПС МВД России, 1997.
13.Инструкция по эксплуатации пожарных рукавов. — М.: ГУГПС, ВНИИПО МВД РФ, 1994.
14.Наставление по ГДЗС Государственной противопожарной службы МВД РФ. Приказ МВД РФ ¹ 234 от 30.04.96.
15.Наставление по использованию передвижной пожарной техники для тушения пожаров горючих жидкостей в резервуарах подслойным способом. — М.: ГУГПС, ВНИИПО, ВИПТШ МВД России, 1995.
16.Наставление по организации профессиональной подготовки органов МВД РФ. Приказ МВД РФ ¹ 110 от 10.07.91.
17.Нормирование труда. Под редакцией Генкина Б.М. — М.: Экономика, 1987.
18.ÍÏÁ 163-97. Пожарная техника. Основные пожарные автомобили.
19.ÍÏÁ 164-97. Техника пожарная. Кислородные изолирующие противогазы (респираторы) для пожарных.
20.ÍÏÁ 165-97. Дыхательные аппараты со сжатым воздухом для пожарных.
21.Об организации работы тыла на пожаре. Информационное письмо ГУПО МВД СССР ¹ 148. — M, 1985.
22.Определение нормативного запаса пенообразователя для тушения горючих жидкостей в резервуарах (Рекомендации). — М.: ВНИИПО МВД СССР, 1986.
23.Определение безопасных расстояний от фронта пламени при тушении пожаров на открытом пространстве. Методические рекомендации. — М.: ВНИИПО МВД СССР, 1989.
24.Оптимизация параметров огнетушащей эффективности пенных средств для тушения пожаров углеводородных жидкостей. Методические рекомендации. — М.: ВНИИПО МВД СССР, 1987.
240
