В отверстии показывают только ту часть резьбы, которая не закрыта резьбой стержня (рисунок 5). Штриховку резьбовых деталей на разрезах и сечениях во всех случаях доводят до сплошной основной линии (рисунки 3б, 3в, 5а и 5б).

Рисунок 5. Изображение резьбы на разрезах и сечениях.

4 ОБОЗНАЧЕНИЕ РЕЗЬБЫ НА ЧЕРТЕЖАХ

Каждая стандартная резьба имеет свое условное обозначение. В общем случае в обозначение резьбы входят следующие параметры, записываемые в строгой последовательности:

1) условный символ типа резьбы (М – метрическая, МК – метрическая коническая, G – трубная цилиндрическая, R – трубная коническая наружная, Rс – трубная коническая внутренняя, Tr – трапецеидальная, S – упорная, Кр – круглая сантехническая, Е – круглая электротехническая);

2)наружный диаметр резьбы, кроме трубной цилиндрической, трубной конической и конической дюймовой резьб. Для этих резьб указывают диаметр условного прохода трубы;

3)шаг резьбы. Для всех резьб шаг всегда входит в обозначение, кроме крупного шага метрической однозаходной резьбы, а также шагов резьб трубной цилиндрической, трубной конической;

4)ход резьбы (только для многозаходных резьб);

5)условный символ левой резьбы –LH (правая резьба не обозначается);

6)буквенно-цифровое обозначение поля допуска для метрической,

трапецеидальной, упорной и круглой резьб, а также класс точности (А или В)

для трубной цилиндрической резьбы. При обозначении поля допуска цифрой показывают квалитет – ступень градации значений допусков системы вала или

отверстия. Установлено 19 квалитетов: 01, 0, 1, 2 и т. д. Основные отклонения диаметров резьбы обозначают буквами латинского алфавита:

наружной резьбы (на стержне) - строчными – d, e, f, g, h…;

внутренней резьбы (в отверстии) - прописными – E, F, G, H.

Допуски на метрические резьбы устанавливает ГОСТ 4608-81.

7) номер стандарта для дюймовой, дюймовой конической и упорной усиленной резьб.

Приведем примеры обозначения некоторых резьб. М12-6g - резьба

метрическая диаметром 12 нарезана на стержне, шаг крупный, резьба правая,

поле допуска 6g.

М 16×1 LH – 7g – резьба метрическая диаметром 16, шаг мелкий 1, левая,

нарезана на стержне, поле допуска 7g;

Tr 40×8 (P4) – 8H –резьба трапецеидальная многозаходная с ходом 8мм и шагом 4мм, нарезана в отверстии, поле допуска 8H , резьба правая.

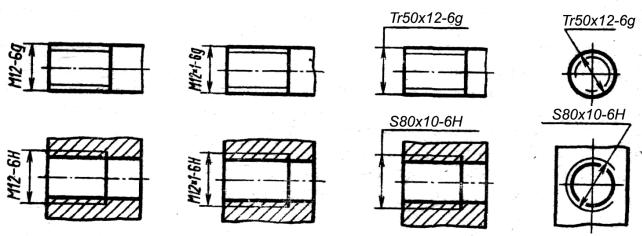

На рисунке 6 показаны примеры обозначения метрической,

трапецеидальной и упорной резьб. Примеры обозначения резьб показаны также в таблице 2.

Условное обозначение трубной цилиндрической резьбы состоит из буквы G, обозначения размера резьбы, соответствующего диаметру условного прохода трубы в дюймах и класса точности А или В (пример обозначения см. в

таблице 2).

Метрическая резьба является наиболее распространенным типом крепежной резьбы. В частности, метрическую резьбу имеют стандартные крепежные детали: болты, винты, гайки, шпильки.

Профиль метрической резьбы (ГОСТ 9150 – 2002) – равносторонний треугольник с углом при вершине равным 60˚ . Диаметры и шаги метрической резьбы устанавливает ГОСТ 8724–81. Для каждого номинального диаметра метрической резьбы стандарт предусматривает, как правило, несколько шагов.

Больший шаг считается крупным, остальные – мелкие. ( Приложение А).

Рисунок 6. Примеры обозначения некоторых резьб.

5КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ РЕЗЬБ

Кконструктивным элементам резьб относятся:

Сбег резьбы – участок неполного профиля, получаемый при выводе режущего инструмента из металла (рисунок 1);

Проточка резьбовая – кольцевой желобок на стержне или кольцевая выточка в отверстии, технологически необходимая для выхода резьбонарезного инструмента при нарезании резьбы, чтобы избежать сбегов. На чертежах проточки изображают упрощенно, как показано на рисунке 7. Все размеры проточек обычно проставляют на выносных элементах. Конструктивные размеры проточек для метрических резьб показаны в ПРИЛОЖЕНИИ Ж.

Фаска - срезанный угол детали на стержне или в отверстии. Служит для обеспечения соосности свинчиваемых деталей, ликвидации острой режущей кромки. Фаски на резьбовом стержне и в отверстии, не имеющие специального назначения, на виде с торцевой стороны не изображаются.

Рисунок 7. Проточки:

а- на стержне; б- в отверстии

Тонкая линия резьбы на стержне должна пересекать линию фаски и доходить до образующей конуса фаски. Конец резьбы (длина резьбы с полным профилем) на стержне и в отверстии изображается сплошной основной линией

(рисунок 8).

Рисунок 8. Резьба на фасках

6 ВОПРОСЫ ПО ТЕМЕ «ИЗОБРАЖЕНИЕ И ОБОЗНАЧЕНИЕ РЕЗЬБЫ»

1.Какими линиями изображается резьба на стержне и в отверстии?

2.Какие параметры и в какой последовательности входят в условное обозначение резьбы?

3. С какими шагами может быть изготовлена резьба:

метрическая d =20мм; (для ответа используй Приложение А)

4.Когда в обозначении резьбы не указывают шаг?

5.Поясните эскизом правило «Резьба стержня закрывает резьбу отверстия».

6.Какая резьба называется специальной?

6.1 УПРАЖНЕНИЯ

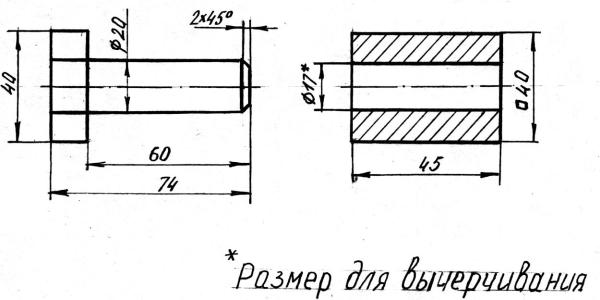

Задача 1. Изобразить и обозначить резьбу метрическую с номинальным диаметром 20мм с мелким шагом 1,5мм, правую, длиной 40мм на стержне и в отверстии.

Отдельно изобразить стержень ввинченный в отверстие на глубину 20мм.

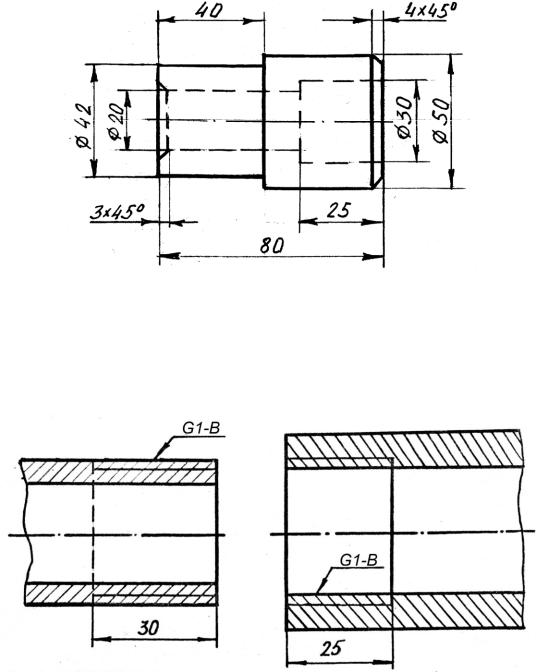

Задача 2. Выполнить фронтальный разрез детали (размеры диаметров не проставлять). Изобразить и обозначить на разрезе следующие резьбы:

- на стержне 42 – метрическую резьбу с крупным шагом 4,5мм, длиной

25мм; - на стержне 50 –упорную, правую, двухзаходную, с шагом 8мм,

нарезанную на всю длину стержня;

-в отверстии 20 - трапецеидальную с номинальным диаметром 24мм левую, нарезанную на всю длину отверстия;

-в отверстии 30 – трубную цилиндрическую резьбу для ввинчивания трубы с диаметром условного прохода (Ду) 25мм, длиной 20мм.

Задача 3. Вычертить упрощенное изображение полного разреза соединения трубы с муфтой. Труба ввинчена на глубину 15мм. Обозначить резьбу. Вычертить изображение сечения по месту соединения.

7 СТАНДАРТНЫЕ КРЕПЕЖНЫЕ ИЗДЕЛИЯ И ИХ ОБОЗНАЧЕНИЕ

Для осуществления разъемных соединений применяют крепежные детали: болты, винты, шпильки, гайки, шайбы, фитинги. Так как все эти детали должны быть взаимозаменяемыми, для удобства их использования в производстве они стандартизованы.

Болт– цилиндрический стержень, на одном конце которого выполнена головка, а на втором нарезана резьба. На головке болта с одной стороны

выполнена коническая фаска под углом 30˚. Головка болта может иметь шестигранную, квадратную и другие формы. Каждый вид болтов выполняется по отдельному стандарту. Резьба на болтах нарезается метрическая с крупным или мелким шагом. Основные размеры болтов с шестигранной головкой нормальной точности исполнения 1 (ГОСТ 7798 – 70) приведены в ПРИЛОЖЕНИИ Б.

Винт – цилиндрический стержень с головкой на одном конце и резьбой на другом. По назначению винты делятся: на крепежные и установочные.

Форма головок винтов может быть различная, выполненная под ключ или под отвертку.

Шпилька общего применения – стержень с резьбой, выполненной на обоих концах. Один конец шпильки (ℓ0) предназначен для навинчивания гайки

(гаечный), а другой резьбовой конец (ℓ1) предусмотрен для ввинчивания шпильки в резьбовое отверстие детали (его называют «ввинчиваемый»).

Длина ввинчиваемого конца шпильки (винта) зависит от материала детали, в

которую ввинчивают шпильку. Например, для стали, бронзы и титановых сплавов - ℓ1 = d шпильки, для серого и ковкого чугуна – ℓ1 = 1,25d, для легких сплавов ℓ1 = 2d. Длина резьбовой части ℓ1 (ввинчиваемого конца шпильки) в

общую длину шпильки не входит. Основные размеры шпилек приведены в ПРИЛОЖЕНИИ Д.

Шпильки изготавливаются двух видов: исполнения 1 – с одинаковыми номинальными диаметрами резьбы и гладкой части; исполнения 2 – с

номинальными диаметрами резьбы, большими диаметра гладкой части (см.

ПРИЛОЖЕНИЕ Д).

Шпильки применяются для разъемных соединений деталей в случаях,

когда одна из соединяемых деталей имеет большую толщину или по конструкции ее нет места для головки болта.

Шайба- прокладка, закладываемая под гайку, сравнительно малой толщины, с отверстием, имеющим несколько больший диаметр, чем стержень резьбовой детали. С помощью шайб предохраняют опорную поверхность

соединяемых деталей от задиров и повреждений, увеличивают опорную поверхность, предупреждают самоотвинчивание гаек, предохраняют от перекосов гаек при неровных поверхностях соединяемых деталей. Различают шайбы обычные, круглой формы по ГОСТ11371 – 78, пружинные по ГОСТ

6402 – 70, стопорные по ГОСТ 11872 – 80 и др. Размеры некоторых шайб показаны в ПРИЛОЖЕНИИ Г.

При разработке комплекта чертежей на изделие чертежи на стандартные изделия не выпускают, а в документации записывают их условное обозначение.

Условное обозначение содержит информацию о форме изделия, размерах,

материале, виде и толщине покрытия, точности изготовления.

Студент первого курса не располагает информацией о допусках, посадках и покрытиях, поэтому в курсе черчения в условном обозначении детали разрешается указывать только геометрические параметры изделия.

Примеры условного обозначения стандартных изделий:

АБолт 2 М20 ×1,5 – 6g×70. 58. С. 019 ГОСТ 7798 – 70;

АВинт 2 М20×1,5 – 6g×70.58.С.019 ГОСТ 17473 – 80;

Гайка 2 М20 × 1,5 – 6Н. 05. 40Х. 019 ГОСТ 5916 – 70;

Шпилька М20–8g×120.66.40Х.039 ГОСТ-22032–76;

Шайба А. 12.01. Ст3кп ГОСТ 11371 – 78.

Эти обозначения читаются так:

Болт (по ГОСТ 7798 – 70) класса точности А, исполнения 2, диаметром резьбы d=20 мм, с мелким шагом резьбы 1,5мм, с полем допуска резьбы 6g,

длиной 70мм, класса прочности 5.8, из спокойной стали с цинковым покрытием толщиной 9мкм, хроматированным. (Высота головки не входит в длину болта).

Винт (по ГОСТ 17473 – 80) с полукруглой головкой и с теми же показателями, как и у болта.

Гайка (по ГОСТ5916 – 70) исполнения 2, диаметром резьбы d=20мм, с

мелким шагом резьбы 1,5мм, с полем допуска 6Н, класса прочности 05, из стали марки 40Х, с цинковым покрытием толщиной 9мкм, хроматированным.

Шпилька (по ГОСТ22032 – 76) - исполнения 1, диаметром резьбы d= 20мм, с крупным шагом резьбы, с полем допуска резьбы 8g, длиной ℓ = 120мм

(в длину шпильки не входит длина ввинчиваемого конца), класса прочности

6.6, из стали марки 40Х, покрытием 03 толщиной 9мкм. (покрытие 03 – медь – никель).

Шайба (по ГОСТ11371 – 78) исполнения 1, класса А, для крепежной детали диаметром 12мм, из стали марки Ст. 3кп, с покрытием цинковым с хроматированием. (01 – обозначение цинкового с хроматированием покрытия).

8 ИЗОБРАЖЕНИЕ СОЕДИНЕНИЙ ВЫПОЛНЕННЫХ ПРИ ПОМОЩИ СТАНДАРТНЫХ КРЕПЕЖНЫХ ИЗДЕЛИЙ С РЕЗЬБОЙ

8.1 СОЕДИНЕНИЕ ДЕТАЛЕЙ БОЛТАМИ

Изображения таких соединений могут быть выполнены по действительным размерам, когда все размеры болта, гайки, шайбы выбирают по справочным таблицам (смотри Приложения Б, В, Г), упрощенно, как показано на рисунке 9в и по условным соотношениям - рисунок 9а.

8. 1.2 ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫЧЕРЧИВАНИЯ СОЕДИНЕНИЯ БОЛТОМ ПО ДЕЙСТВИТЕЛЬНЫМ РАЗМЕРАМ

1.Вычерчивают болт по размерам соответствующего ГОСТа

(ПРИЛОЖЕНИЕ Б) по варианту (таблица 1). На главном изображении показывают три грани головки болта.

2. Вычерчивают гайку и шайбу также по размерам соответствующего ГОСТа.

Эти детали изображают не разрезанными. По нормам, принятым в машиностроении, выход конца болта из гайки выбирается в зависимости от диаметра резьбы. Обычно длину свободного конца принимают равным 0,25d … 0,5d.

Рисунок 9. Соединение деталей болтом: а – по условным соотношениям, в – упрощенное

3. Расстояние между головкой болта и шайбой произвольно делят на две части – это толщины соединяемых болтом деталей. Диаметр отверстия для болта в соединяемых деталях вычерчивают равным 1,1d. Соединяемые детали штрихуют в разном направлении.

4. Наносят необходимые размеры и обводят чертеж (см. ПРИЛОЖЕНИЕ

И).

На упрощенном изображении болтового соединения не показывают фаски на болте, гайке, шайбе и зазор между болтом и деталями. На упрощенном чертеже соединения болтом требуется нанести позиции всех деталей, входящих в соединение, а на свободном поле чертежа записать их условное обозначение.

5. Пример условного изображения соединения болтом по действительным размерам показан в ПРИЛОЖЕНИИ И.
