Категории технического

состояния ППМН

Техническое состояние ППМН

определяется по результатам:

-внутритрубной диагностики,

-обследования планово-высотного положения,

-берегоукрепления,

-гидрологических характеристик водотока

и сопоставлению фактического состояния ППМН с нормативными и проектными показателями, а также с показателями состояния предыдущих 3-х обследований.

Техническое состояние воздушного перехода определяется по результатам:

-внутритрубной диагностики,

-обследования планово-высотного положения,

-обследования состояния опор

исопоставлению фактического состояния перехода с нормативными

ипроектными показателями, а также

с показателями состояния предыдущих 3-х обследований.

Основные факторы, определяющие техническое состояние перехода

наличие дефектов, подлежащих ремонту (ДПР) и первоочередного ремонта (ПОР)

величина и соответствие нормативным требованиям и проекту заглубления нефтепровода в русле и береговой части водной преграды, наличие и протяженность оголений и провисов трубопровода

состояние антикоррозионной изоляции и балластировки

состояние берегоукрепления

состояние информационных и береговых знаков

для воздушного перехода - величина и соответствие нормативным требованиям и проекту положения нефтепровода на опорах

состояние опорной планово-высотной топографической основы, реперов на П ПМН

Категории технического состояния подводного перехода МН



ОСНОВНЫЕ ПАРАМЕТРЫ, ОПРЕДЕЛЯЮЩИЕ СОСТОЯНИЕ ППМН

Техническое





Состояние



Состояние



Величина



опорной планово-

состояние

Наличие

антикоррозионной

Состояние

заглубления

высотной

ППМН

дефектов

изоляции и

берегоукрепления

нефтепровода

топографической





балластировки











основы, реперов











Исправное

Дефекты ДПР

Соответствует

Защитный

Соответствует проекту

Все знаки в

состояние

отсутствуют

нормативам,

потенциал



наличии,





проекту

соответствует



исправны







нормам **





Неисправное

Имеется 1 или

Толщина

Защитный

Имеются разрушения

Отсутствует или

состояние

более дефектов

защитного слоя

потенциал меньше

берегоукрепления

поврежден 1



ДПР, дефекты

грунта над

нормы, имеется

(отсутствие отдельных

репер



ПОР

трубопроводом

смещение

плит, наличие промоин),





отсутствуют

менее

балластных грузов

без оголения







нормативной*



нефтепровода



Критическое

Имеется 1 или

Имеется провис

Отсутствуют или

Имеются разрушения

Остался 1 репер

состояние

более дефектов

более 20 Ду

свалены 2 и более

берегоукрепления с





ПОР



балластных грузов

оголением нефтепровода



ДПР –дефект подлежащий ремонту; ПОР – дефект первоочередного ремонта

*СНиП 2.05.06-85* Магистральные трубопроводы ..

**ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии

Периодичность проведения обследования переходов

Ширина водной преграды в межень, м

Периодичность обследования

Частичное

Полное





Судоходные реки

-

Ежегодно

Несудоходные более 200 м

Ежегодно*

1 раз в 2 года

Несудоходные 100-200 м

Ежегодно*

1 раз в 3 года

Несудоходные 30 -10 0 м

Ежегодно*

1 раз в 4 года

Несудоходные 10-30 м

1 раз в 2 года*

1 раз в 4 года

ППМН, построенные способами ННБ и МТ,

-

1 раз в 10 лет

независимо от ширины русла







Воздушные переходы МН через водные

Нивелировка - ежегодно *

преграды

Обследование для переходов со сроком





эксплуатации до 20 лет - 1 раз в 3 года





более 20 лет - 1 раз в 2 года





















* Кроме года проведения обследования (для воздушных ПМН), полного обследования (для ППМН).

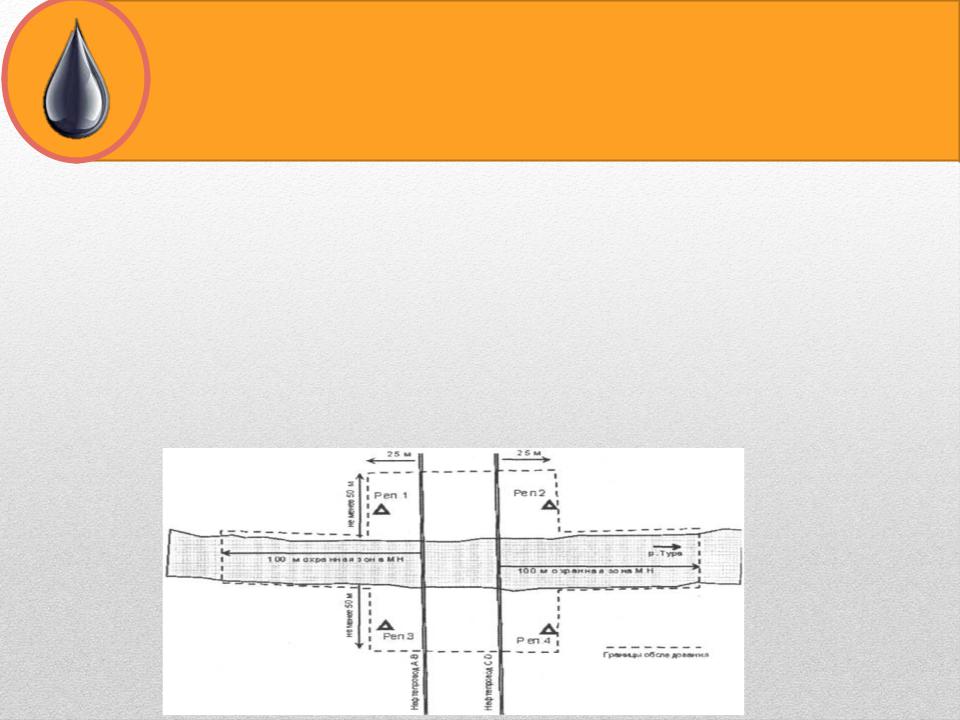

Границы обследования подводных переходов МН

Вид обследования

Русловая часть







выше створа

ниже створа

Береговая часть



ППМН



перехода

перехода



















В период

100 м

100 м

В границах строительства

строительства и





(ремонтируемого участка)

ремонта











Периодическое

100 м

100 м

В границах ППМН , но не менее 50 м от

(частичное и





уреза воды полоса шириной 25 м от оси

полное)





крайних ниток перехода

















































Порядок и объем выполнения работ при проведении обследования ППМН

(на примере периодического частичного обследования)

Вид работ

Контролируемые параметры

Метод







1

2

3

Определение

Размеры обнаруженных на береговых

Визуальный осмотр, измерение размеров

технического

участках: оврагов, обрушений

размытых участков берегов, оврагов, обвалов и

состояния

(обвалов) грунта вдоль берега,

провалов грунта, оползней, промоин, оголений

береговых

оползней, промоин, провалов и

трубопровода.

участков

пучения грунта





Наличие кустарника и древесной

Полоса земли шириной не менее 3 м от оси с



растительности по оси нефтепровода

каждой стороны нефтепровода, вдольтрассовых





линий электропередачи и связи должна быть





очищена от деревьев, кустарника и поросли.









Состояние берегоукрепления

В зависимости от типа берегоукрепления





контролируют параметры: состояние откосов, их





крутизну, толщину наброски, зазоры между





отдельными плитами, прочность дернины.







Организация

Уровень воды

Установка и привязка к системе высот водомерной

водомерного



сваи или рейки для наблюдений за уровнями воды

поста











Продолжение таблицы











Определение

Координаты трубопровода и,

Топографическая съемка участка берега



планово-

обнаруженных при осмотре береговых

выполняется в масштабах 1: 500-1: 5000



высотного

участков, овраги, обрушения (обвалы)

геодезическими приборами с точностью,



положения

грунта вдоль берега, оползни,

регламентированной нормативными



трубопровода в

промоины, провалы и пучения грунта

документами.



створе перехода с



На топоплан должны быть нанесены:



привязкой к



трубопровод, выявленные на береговых участках



пикетажу



овраги, обрушения (обвалы) грунта вдоль берега,







оползни, промоины, провалы и пучения грунта





Отметки верхней образующей

Выполняется приборами поиска подземных





нефтепровода, отметки дна по оси

коммуникаций работающих на основе





нефтепровода, их координаты и

электромагнитных и акустических методов, с





пикетные значения, наличие, величина

использованием водолазной станции, щупами.





и координаты оголений, провисов

На берегах закрепляется вехами створ, в котором





трубопровода

выполняются промеры глубин. Количество







промерных вертикалей определяется масштабом







съемки в соответствии с нормативными







документами





Состояние балластировки, футеровки и

При обследовании оголенных и провисающих





изоляции на размытых участках

участков устанавливается длина участка с





трубопровода, подводной части

указанием высоты провиса низа образующей





берегоукрепления

трубы до дна водоема через 1 м при длине







провиса до 10 м и через 2 м при длине провиса







более 10 м. Обнаруженные оголенные или







провисшие участки должны иметь координаты в







системе координат ПП МН

Порядок и объемы выполнения работ при проведении обследования в период стротельства и ремонта

Вид работ

Контролируемые параметры

Метод



1

2

3



Промеры отметок дна водоема и

Отметки дна водоема и дна

Выполняется гидролокатором (эхолотом),



дна траншеи после окончания ее

траншеи, их координаты

щупами с привязкой координат



разработки для определения



промерных точек геодезическими



соответствия проектным отметкам



методами. Количество промерных







вертикалей определяется масштабом







съемки в соответствии с нормативными







документами



Промеры отметок верхней

Отметки верхней

Выполняется гидролокатором (эхолотом),



образующей уложенного

образующей нефтепровода,

щупами с привязкой координат



трубопровода в траншее для

отметок дна по оси

промерных точек геодезическими



определения соответствия

нефтепровода, их координат

методами. Проверка состояния футеровки



проектным отметкам, проверки



и балластировки выполняется с



состояния футеровки и



использованием водолазной станции



балластировки







Промеры отметок д н а по

Отметки дна, их координаты

Выполняется гидролокатором (эхолотом),



окончании засыпки вновь



щупами с привязкой координат



уложенного трубопровода, для



промерных точек геодезическими



определения соответствия



методами. Количество промерных



толщины защитного слоя



вертикалей определяется масштабом



требованиям проекта



съемки в соответствии с нормативными







документами



Продолжение таблицы

При ремонте провисающих

Размеры банкетной

Выполняется с использованием

участков методом подбивки:

призмы, опирание

водолазной станции

контроль соответствия

трубопровода





уложенной банкетной призмы







требованиям проекта







При выборочном ремонте трубопровода:





- контроль геометрических

Размеры ремонтного

Выполняется с использованием

размеров ремонтного котлована

котлована

водолазной станции

- идентификация дефектной

Параметры дефектного

Выполняется с использованием

секции тр уб опровода, ДДК ,

участка;

водолазной станции, контрольной

- контроль мест уплотнения

отклонения геометрии и

оснастки и приборов

устанавливаемой ремонтной

качество зачистки





конструкции,

поверхности трубы,









отсутствие поверхност ны









х трещин и расслоений





- контроль нанесения изоляции

толщина нанесенного









изоляционного покрытия















СЛЕДУЮЩАЯ ТЕМА РЕЖИМЫ РАБОТЫ ПЕРЕХОДОВ МН ЧЕРЕЗ ВОДНЫЕ ПРЕГРАДЫ
