2. Исследование свойств бетонной смеси

Цель работы: Ознакомится с основными свойствами бетонной смеси.

Изготовление образцов из тяжелого бетона для дальнейших исследований.

2.1. Подбор заданной подвижности бетонной смеси, изготовление образцов и расчет фактического расхода материала

На основе определенных расходов материалов на 1 м³ бетона готовится пробный замес бетонной смеси объемом 6,5 л.

Расход материалов на 0,0065 м³ (6,5 л).

Таблица 7.

	На 1 м3		На 6,5 л
Цемент	ЦО		Цл = 0,0065 * ЦО
Вода	ВО		Вл = 0,0065 * ВО
Песок	ПО		Пл = 0,0065 * ПО
Щебень	ЩО		Щл = 0,0065 * ЩО

Перемешивание компонентов производится вручную на металлическом бойке в следующем порядке: сначала высыпают песок, затем цемент и перемешивают до однородного состояния, добавляют щебень и снова перемешивают, в смеси делают воронку, вливают в нее половину воды, перемешивают, добавляют остальную воду и перемешивают до достижения смесью состояния однородности. Длительность перемешивания бетонной смеси 5 минут.

2.2. Определение подвижности

Определение подвижности – производится с помощью стандартного конуса согласно ГОСТ 10181.1-81 (Рис. 2).

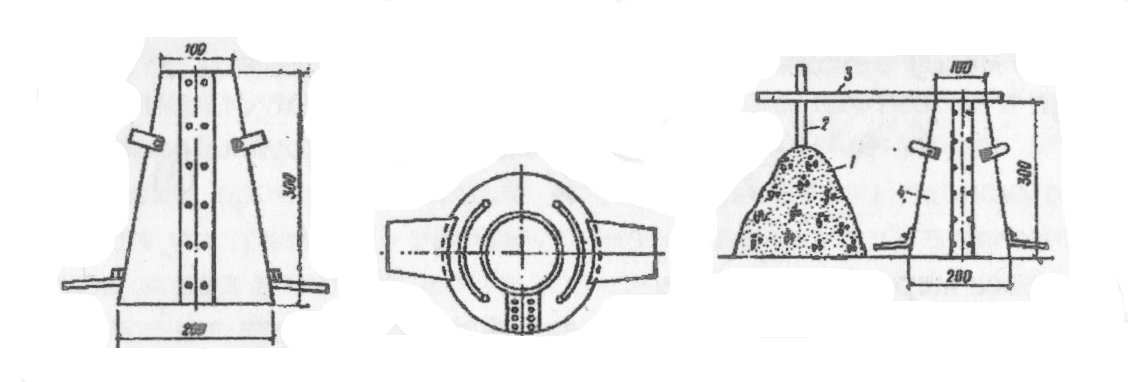

Рис. 2. Схема определения осадки конуса (зарисовать):

1 – осевой конус бетонной смеси; 2 – линейка с делениями; 3 – металлическая линейка;

4 – форма-конус

Примечание: если подвижность бетонной смеси окажется меньше заданной, то увеличивается количество цемента порциями по 10 % от первоначального и добавляют соответствующее водоцементному отношению количество воды. Если подвижность получилась выше, чем заданная, добавляют песок и щебень, сохраняя соотношение между ними постоянным.

Рассчитываем фактический выход бетонной смеси:

Определение фактического расхода материалов на лабораторный замес (с учетом добавок):

Рассчитываем фактический расход цемента на замес:

где фактический выход бетонной смеси;

объем бетонной смеси, м³.

Цемента Ц_з=____________кг;

Воды В_з=____________кг;

Песка П_з=____________кг;

Щебня Щ_з=____________кг;

Σ_m=____________кг.

2.3. Определение фактической объемной массы бетонной смеси

В предварительно взвешенный сосуд объемом 5 л, загружают бетонную смесь, тщательно уплотняют вибрированием до появления на ее поверхности цементного молока (не более 1,5 мин). По окончании уплотнения избыток бетонной смеси срезают и мерный сосуд взвешивают.

Объемную массу бетонной смеси определяют по формуле:

где масса мерного сосуда, кг;

масса мерного сосуда с бетонной смесью, кг;

объем сосуда, л.

или

Определение фактического расхода материалов на 1 м³, кг:

Окончательный состав:

приВ/Ц =

3. Изготовление образцов

Каждая подгруппа изготавливает разной прочности образцы-кубы в количестве шести штук. Размером 10х10х10 см изготавливаются на стандартной виброплощадке. Вибрирование прекращается при выравнивании поверхности смеси и появлении на ней тонкого слоя цементного теста. После уплотнения образцы хранят в формах, укрытых влажной тканью, при температуре 20 С одни сутки, затем освобождают от форм, маркируют и выдерживают до момента испытания в камере нормального твердения при температуре 20 С и относительной влажности воздуха 95-100 %.

Перед испытанием образцы подвергают осмотру, измеряют и взвешивают, после чего определяют среднюю плотность бетона. Пока образцы разной прочности (например, 100-200-400) твердеют, провести занятия по испытанию древесины № 2.

По прошествии 4 недель после изготовления кубиков, их вынимают, маркируют (каждая группа свои) и приступают к определению массы, плотности, прочности неразрушающим («ОНИКС» и «ПУЛЬСАР») и после этого разрушающим способом на прессе.
