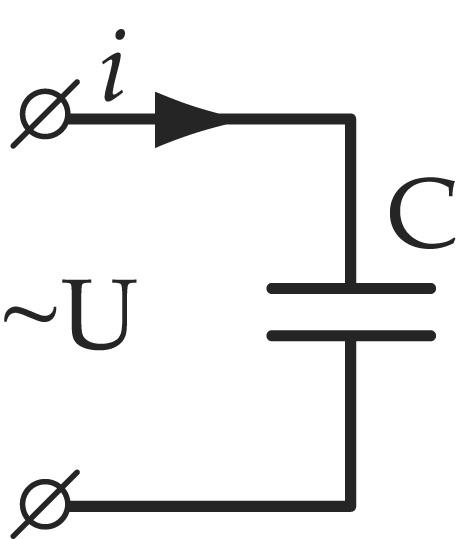

Цепь переменного тока с емкостью
Под действием этого напряжения конденсатор будет разряжаться и заряжаться. Мгновенное значение заряда на обкладках конденсатора: |
- закон Ома для цепи с емкостью.
- реактивное емкостное сопротивление
Т.о. ток в цепи с емкостью опережает напряжение на угол 900.
Физически емкостное сопротивление характеризует препятствие, оказываемое переменному току цепью с емкостью. В результате поляризации диэлектрика конденсатора в нем образуется свое внутренне электрическое поле, которое направлено противоположно внешнему полю, приложенному к диэлектрику.
Мощность цепи:
Мощность изменяется с двойной частотой относительно тока и напряжения. В течении первой четверти периода, когда напряжение, приложенное к конденсатору, возрастает, мгновенная мощность положительна. Это означает, что конденсатор получает и запасает энергию источника в виде электрического поля.
В течении второй четверти, когда напряжение, приложенное к конденсатору, уменьшается, запасенная энергия возвращается к источнику, т.е.
- цепь работает потребителем;
- цепь работает источником.
Максимальное значение мощности цепи с емкостью называют реактивной емкостной мощностью:
Она характеризует скорость обмена энергией между источником и цепью с емкостью.
Максимальное значение энергии, запасенной в цепи:

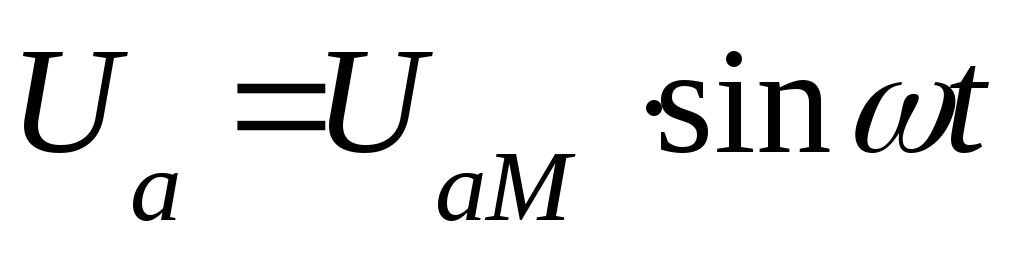

Неразветвленная цепь переменного тока с активным сопротивлением и индуктивностью
Таким сопротивлением (активным и индуктивным) обладают катушки индуктивности, обмотки трансформаторов и электрических машин.
|
|

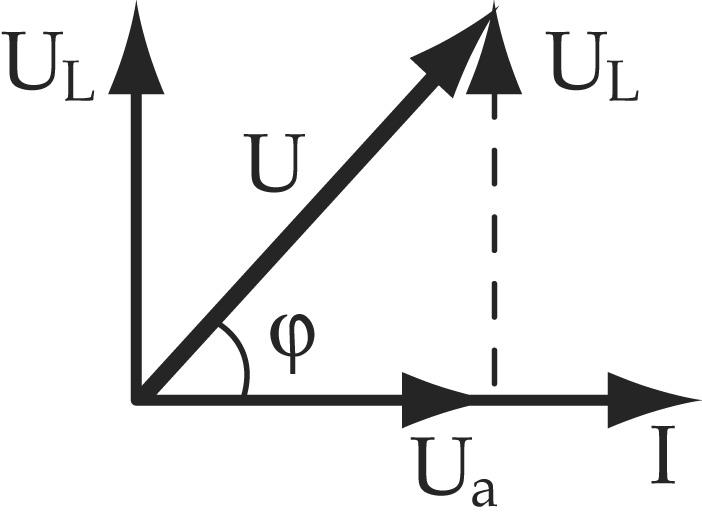

Т.о. напряжение опережает ток в этой цепи на угол , причем.

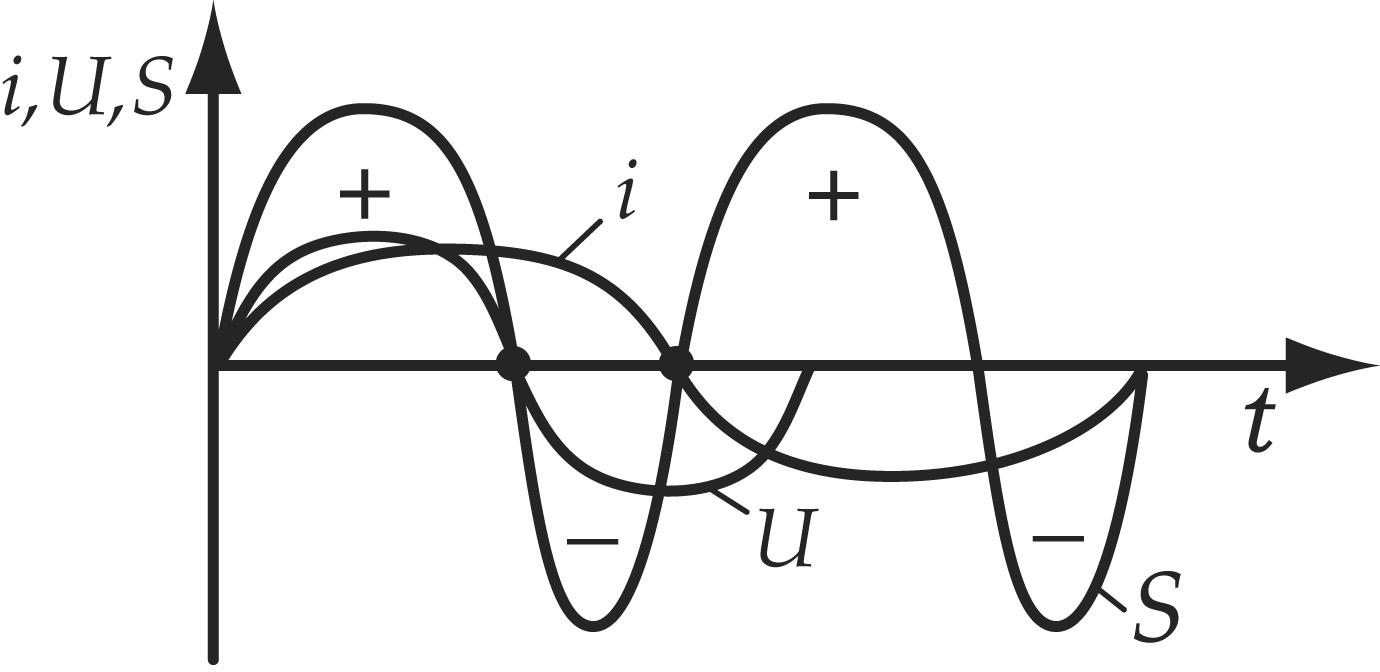

Мощность цепи:
Т.о. мгновенная мощность состоит из двух составляющих: постоянной и переменной, среднее значение за период которой равно нулю.
Мощность принимает как положительные так и отрицательный значения. Когда мощность положительна, то цепь потребляет энергию, а когда мощность отрицательна, то цепь возвращает запасенную энергию в цепь. Но т.к. потребляет энергию и активное сопротивление и индуктивное, а возвращает в цепь только индуктивность, то положительная будет значительно больше.

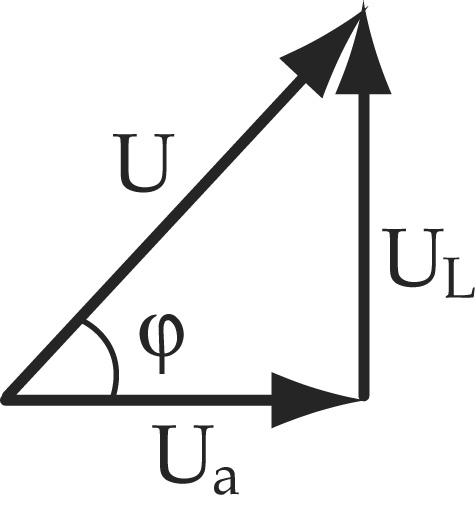

Треугольники напряжений, сопротивлений, мощностей

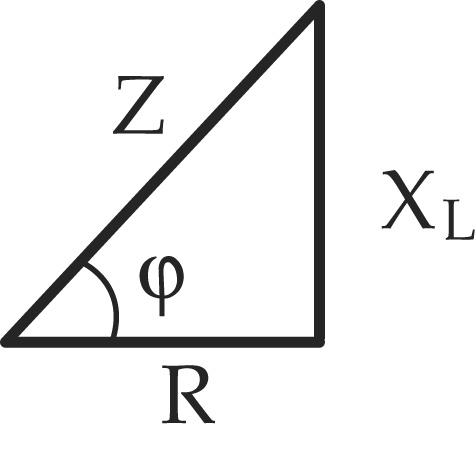

Если стороны треугольника напряжений уменьшить или разделить на величину тока, то получим треугольник сопро-тивлений |
- полное сопротивление цепи |
- закон Ома для цепи с активным и индуктивным сопротивлением. |

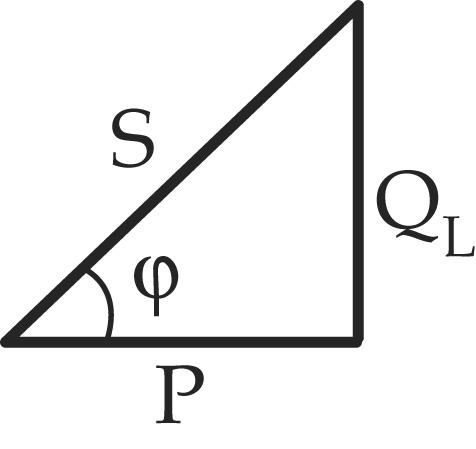

Если стороны треугольника напряжений уменьшить на ток, то получим треугольник мощностей.
- коэффициент мощности |
- реактивная мощность
- активная мощность
Коэффициент мощности показывает, какая часть полной мощности потребляется безвозвратно.

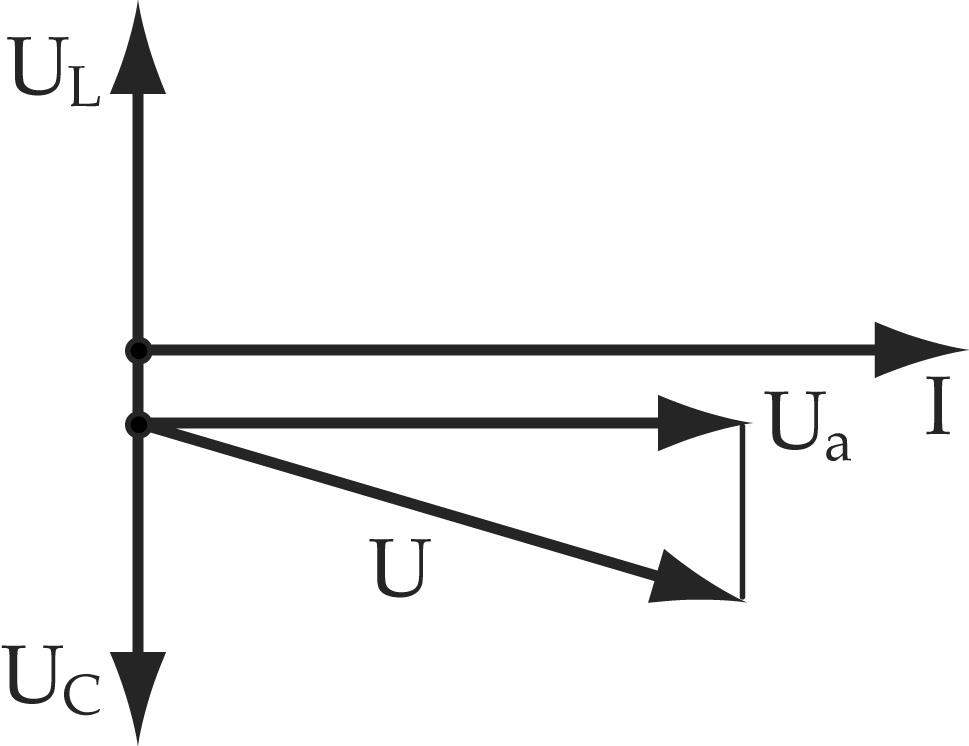

Цепь переменного тока с активным сопротивлением, емкостью и индуктивностью
Допустим:
1.
|

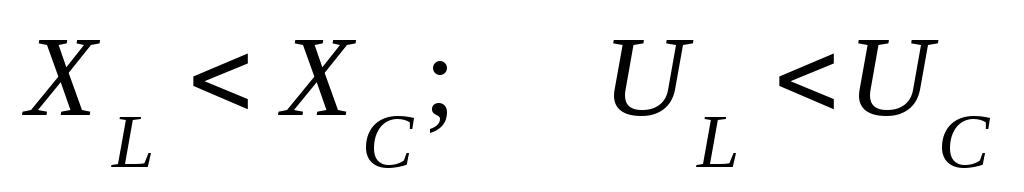

2.

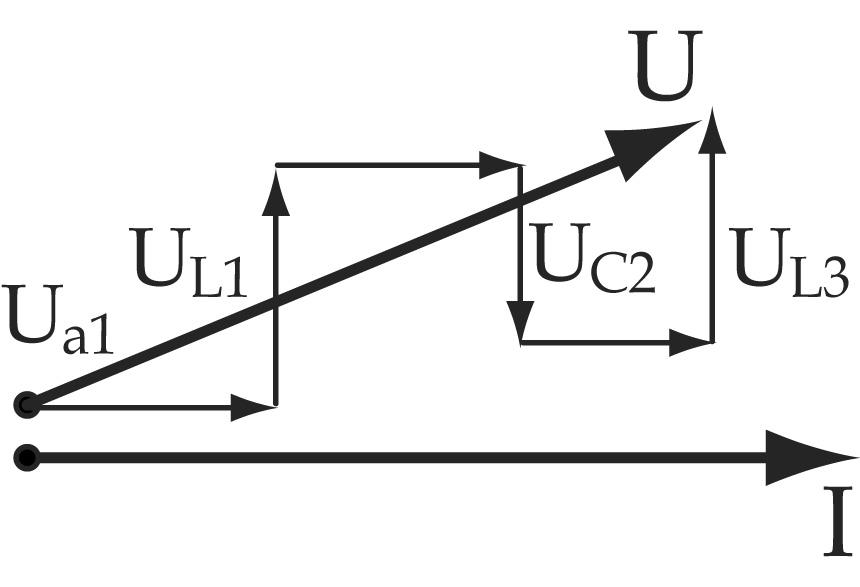

Общий случай неразветвленной цепи

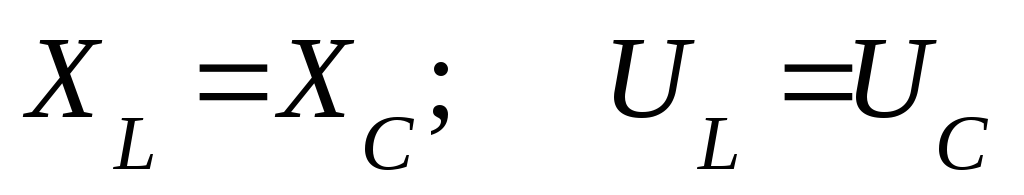

Резонанс напряжений
|
Результирующий ток резко увеличивается, т.к. индуктивное и емкостное сопротивления компенсируют друг друга.
Если параметры цепи подобрать так, что , то напряжения на емкости и индуктивности будут превышать напряжение на зажимах цепи враз. Отношениеназываетсядобротностью цепи (контура).
Т.о. напряжение на емкости и индуктивности будут превышать напряжение сети в раз, что может привести к пробою диэлектрика в конденсаторе или сопротивлений изоляции индуктивности, поэтому явление резонанса напряжений в электрических цепях нежелательно, но в то же время в радиотехнике его используют (колебательные контуры приемника и передатчика).
Возникновение напряжений на LиС, превышающих напряжение на зажимах цепи объясняется способностью емкости и индуктивности накапливать электрическую энергию.
Между емкостью и индуктивностью происходит непрерывный обмен энергией, который называется собственными колебаниями.

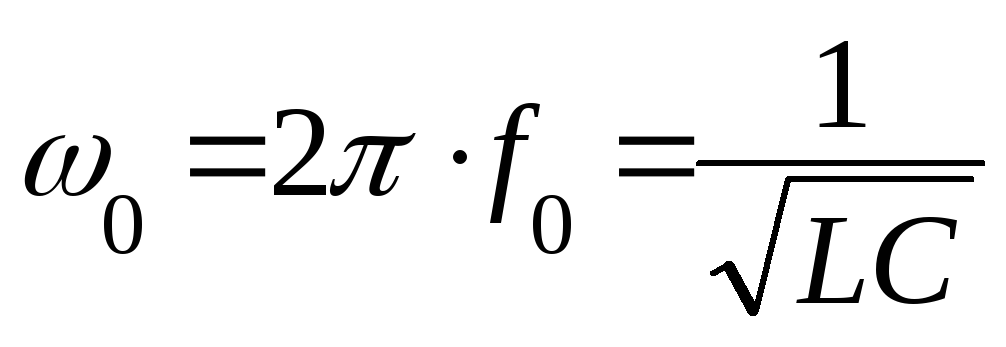

Частоту собственных колебаний можно определить при условии, что .
|
Т.о. резонанс можно получить, изменяя частоту тока питающей сети, или изменяя емкость или индуктивность.
|
