Действующее и среднее значения переменного тока

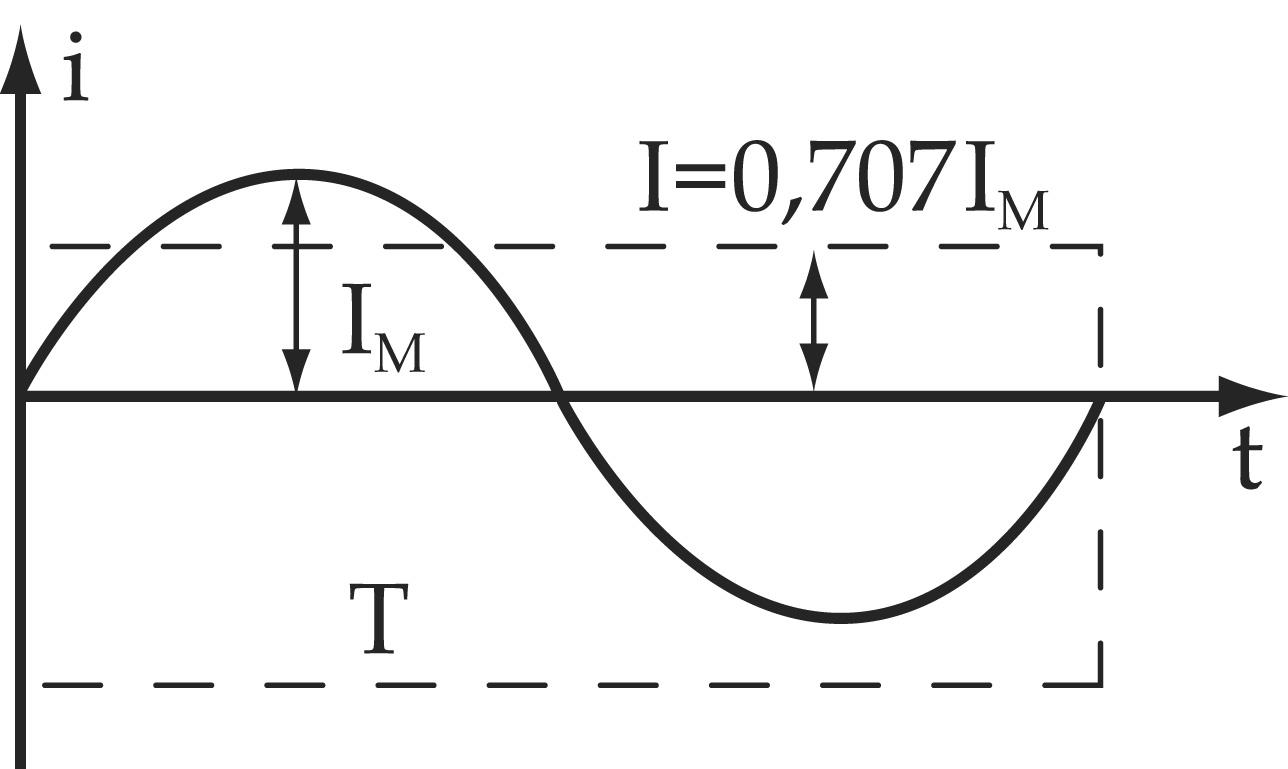

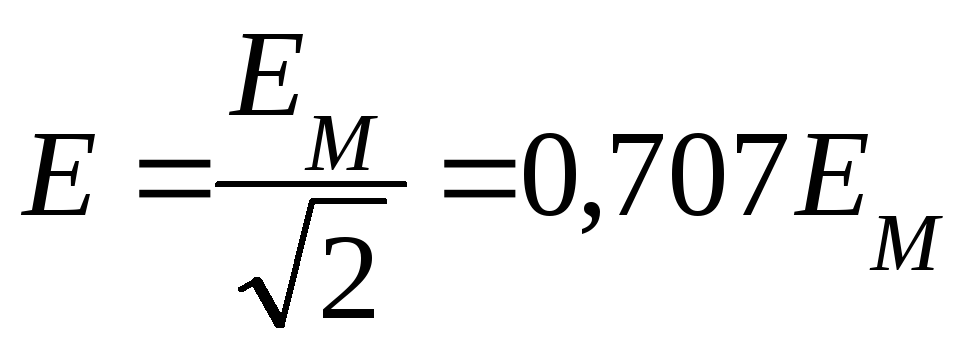

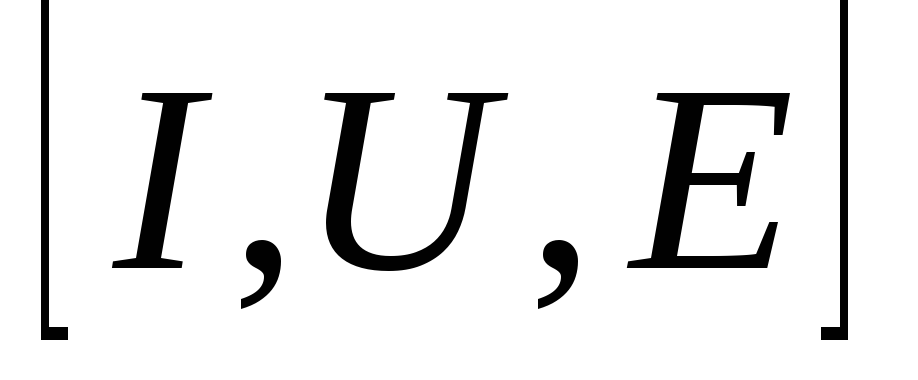

Действующее значение переменного тока численно равно такому постоянному току, который, проходя через то же сопротивление, что и переменный ток, выделяет за время, равное 1 периоду, одинаковое количество тепла. Все приборы показывают действующее значение .

Если левые части уравнения равны, то и правые будут тоже равны. Приравняв правые части и выполнив операцию интегрирования, получим:

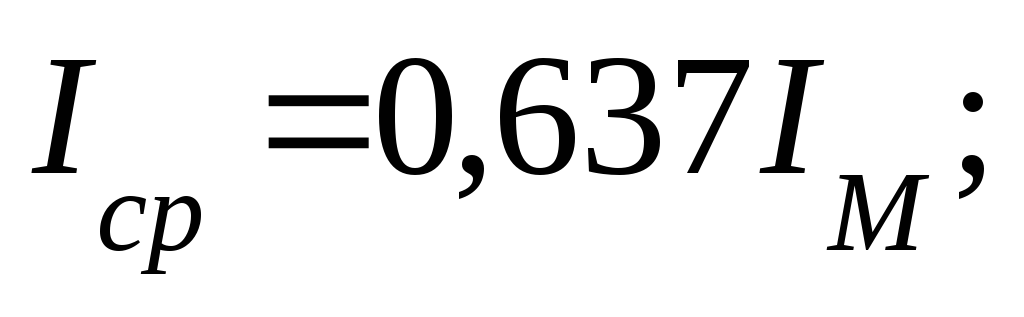

Среднее арифметическое значение переменного тока определяется в течении полупериода; если через поперечное сечение проводника в течении 1 полупериода будет протекать один и тот же заряд при постоянном и переменном токе, то такое значение постоянного тока будет равно среднему значению переменного тока .

Среднее значение тока за период равно нулю.

Коэффициенты формы и амплитуды

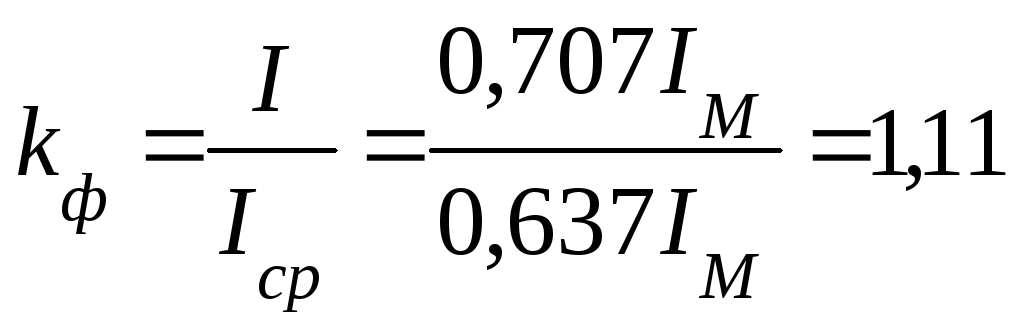

Отношение действующего значения переменного тока (напряжения или ЭДС) к среднему значению называется коэффициентом формы, а отношение амплитудного значения к действующему –коэффициентом амплитуды.

Для синусоидального тока:

, а .

Для кривых, имеющих более острую форму, чем синусоида: ;.

Начальная фаза. Сдвиг фаз

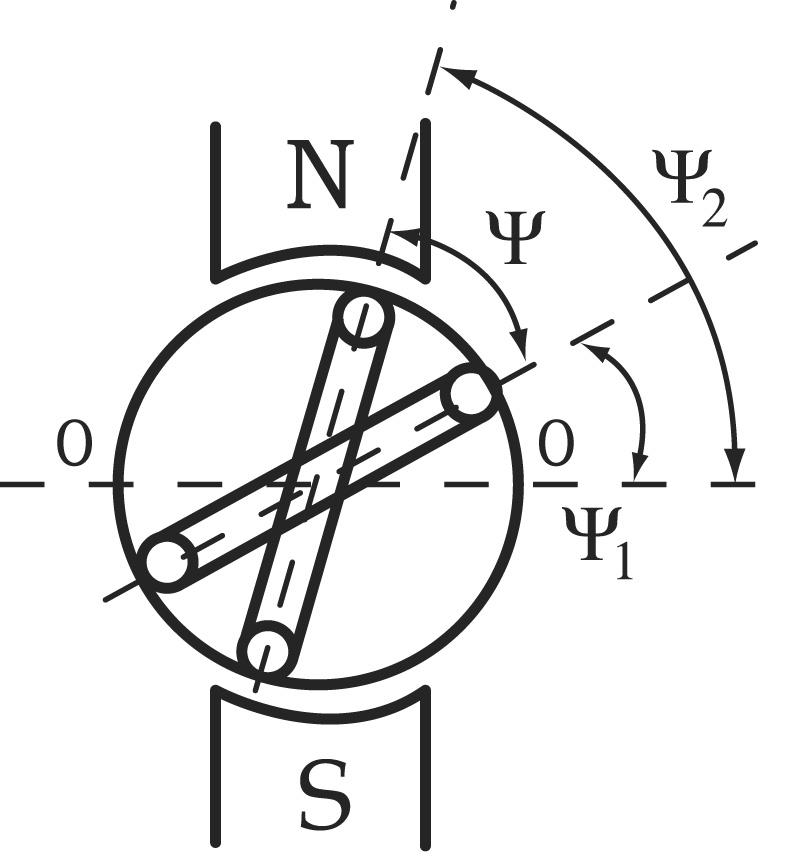

Предположим, что в магнитном поле генератора находится два одинаковых витка, сдвинутых в пространстве друг относительно друга на угол . При вращении в них буду находится ЭДС одинаковой частоты и амплитуды.

Но т.к. витки сдвинуты в пространстве, то наводимая в них ЭДС будет достигать амплитудных и нулевых значений не одновременно.

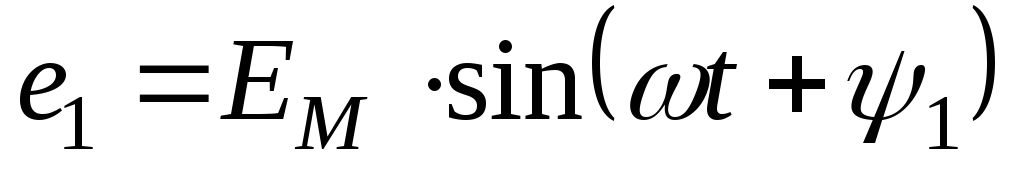

В начальный момент времени ЭДС витка будет:

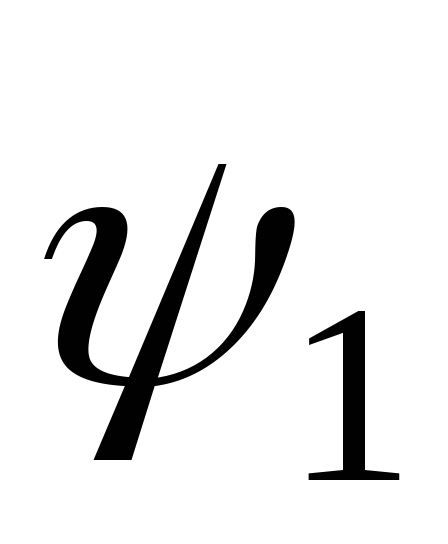

В этих выражениях углы иназываютсяфазными, илифазой. Углыиназываютсяначальной фазой. Фазный угол определяет значение ЭДС в любой момент времени, а начальная фаза определяет значение ЭДС в начальный момент времени.

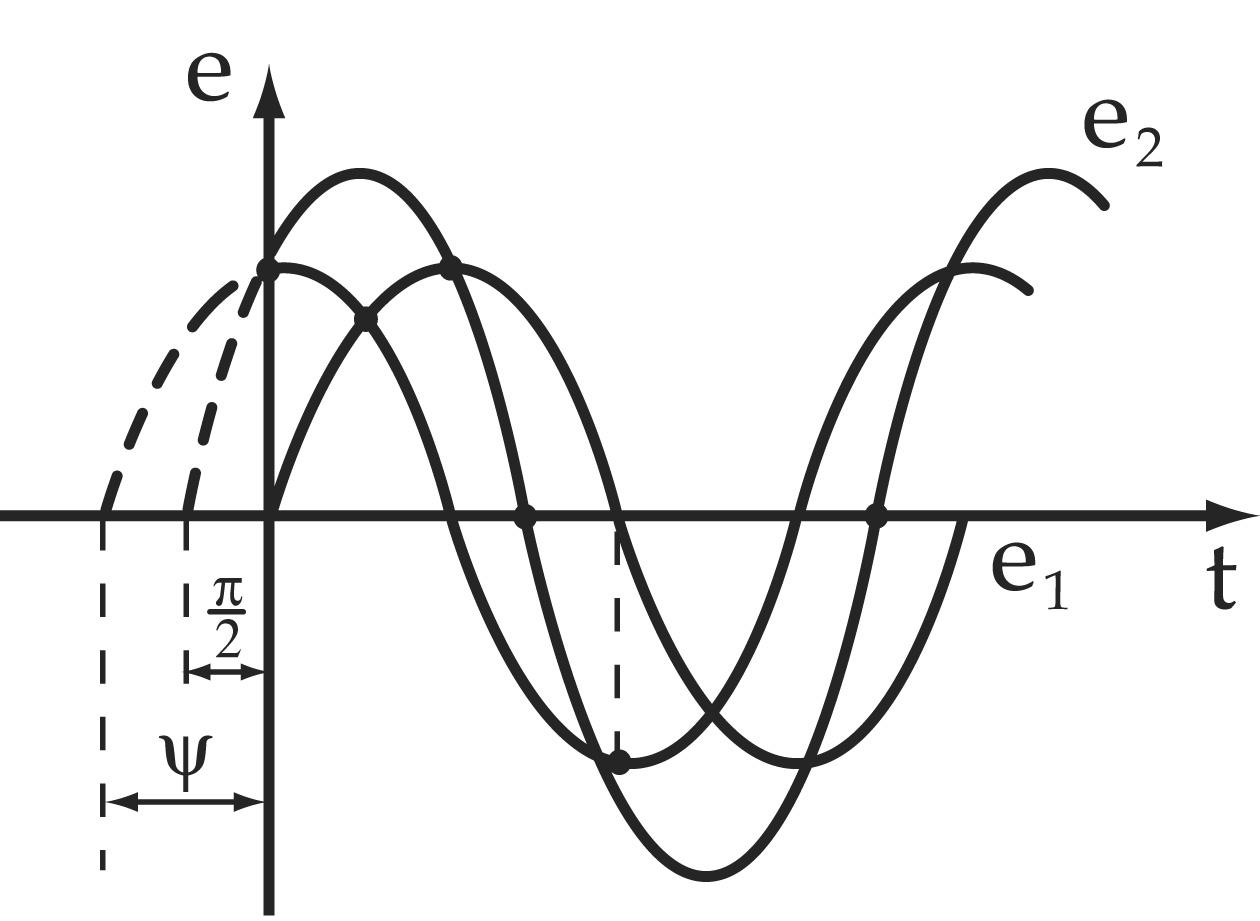

Разность начальных фаз двух синусоидальных величин одинаковой частоты и амплитуды называется углом сдвига фаз

Разделив угол сдвига фаз на угловую частоту, получим время, прошедшее с начала периода:

Если угол сдвига фаз составляет 1800, то такие ЭДС находятся в противофазе

Графическое изображение синусоидальных величин

Синусоидальные величины можно изображать графически при помощи синусоид или вращающихся векторов.

Любая синусоидальная величина характеризуется:

1. амплитудой;

2. угловой частотой;

3. начальной фазой.

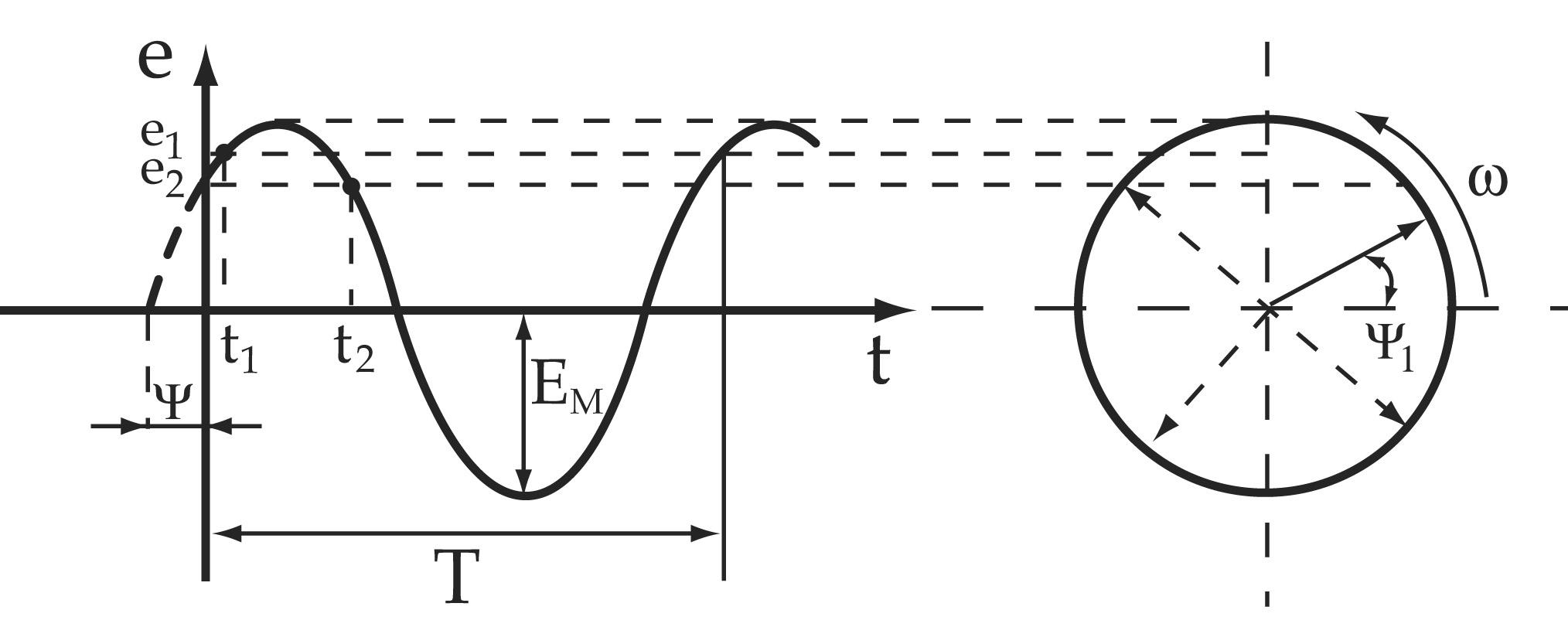

При изображении величины с помощью синусоиды ординаты синусоиды в масштабе представляют собой мгновенное значение, абсциссы – промежутки времени.

При этом длина вектора равна амплитудному значению величины, угол между положительным направлением оси абсцисс и векторов даст начальную фазу. Вектор вращается против часовой стрелки с угловой скоростью. Проекция конца вектора на ось ординат даст мгновенное значение синусоидальной величины.

Совокупность нескольких синусоид называется синусоидальной (волновой) диаграммой.

Совокупность нескольких векторов называется векторной диаграммой.

Сложение и вычитание синусоидальных величин

.

Для сложения двух синусоидальных величин с помощью синусоид необходимо сложить их ординаты в каждый момент времени.

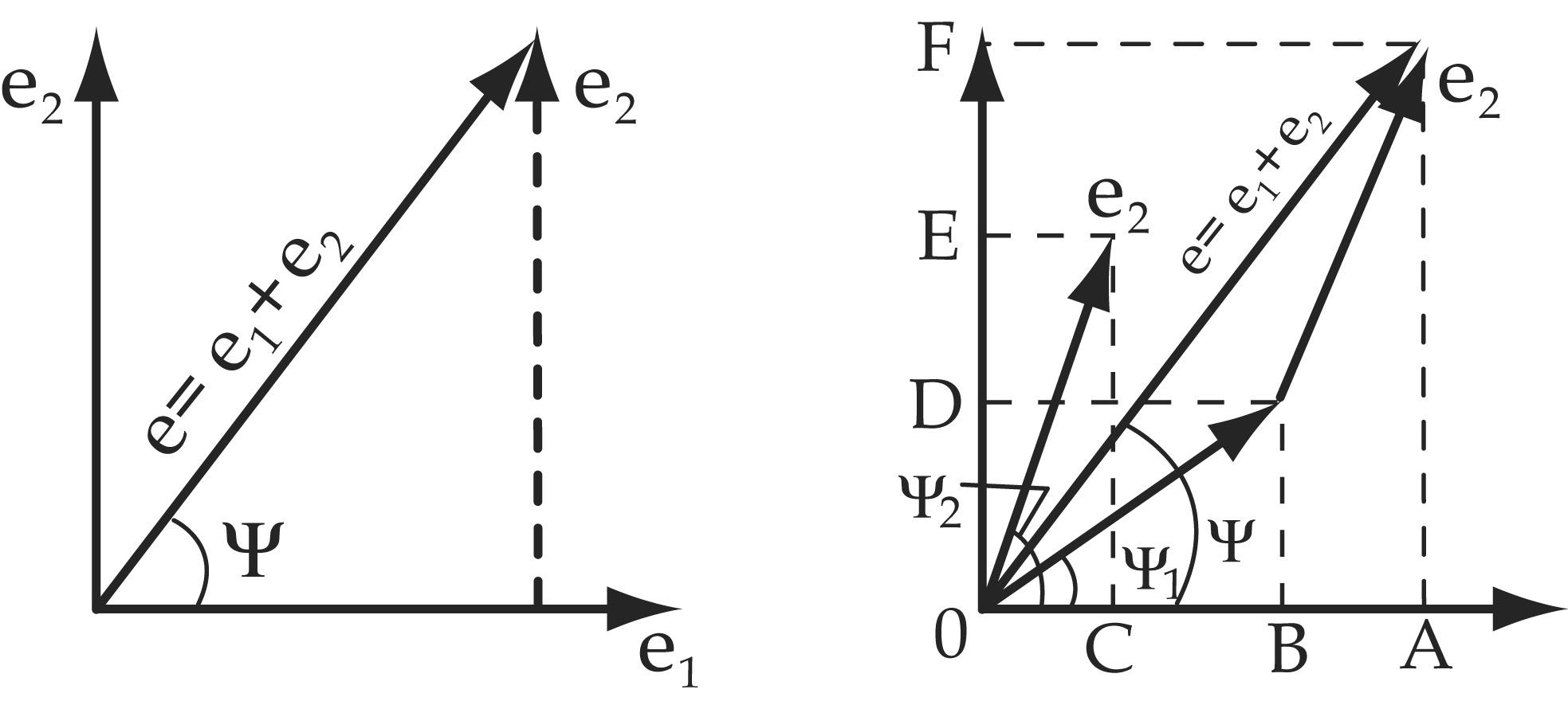

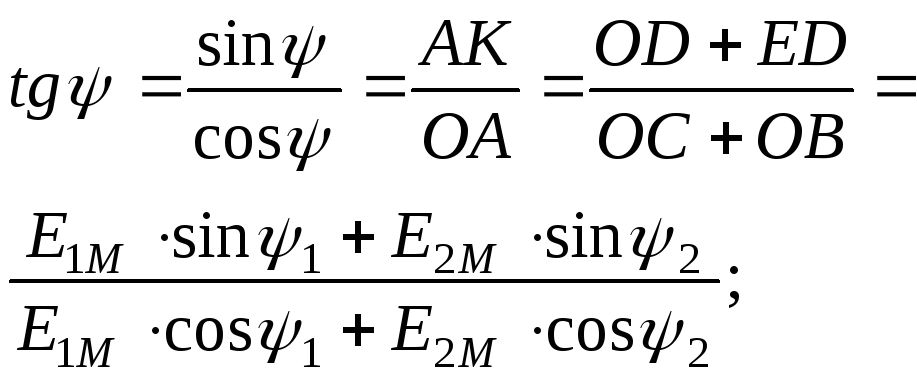

Для того, чтобы сложить две величины с помощью векторов, необходимо к концу первого вектора добавить второй, не изменяя его величины и направления. Соединив начало первого вектора с концом второго, получим суммарный вектор.
