10. Пример расчета
Рассмотрим раму, изображенную на рис. 13а; степень кинематической неопределимости ее равна трем ( n = nу + nл = 2 + 1 = 3); основная система метода перемещений представлена на рис. 13б; погонные жесткости участков
; ;;

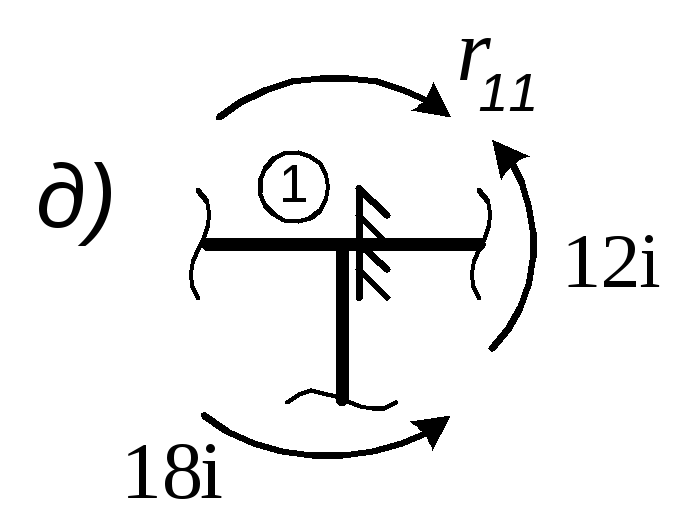

удобно выразить через общую для всех участков величину , с учетом которой получим:i01 = 6i; i12 = i24 = i35 = 3i ;i23 = 2i; (для наглядности эти погонные жесткости участков удобно показать на основной системе метода перемещений (рис. 13б); единичные эпюры изгибающих моментов в основной системе метода перемещений,,, построены на основе схем деформаций О.С. от перемещений узловZ1, Z2, Z3, единичной величины (рис. 13в, 13е, 13и) с использованием табличных эпюр (табл.1) и показаны соответственно на рис. 13г, 13ж, 13к; единичные коэффициенты канонических уравнений определяются статическим способом реактивные моменты r1K, r2K из вырезания узлов 1 и 2 на эпюрах , а реактивные силыr3K из вырезания верхней части рамы на эпюрах см.рис. 13д, 13з, 13л:
рис. 13д: ;;
; ;
; ;
рис. 13з:;;
; ;
; ;
рис. 13л:;;
; ;
; ;
Грузовая эпюра Мр в основной системе метода перемещений представлена на рис. 14а. Грузовые коэффициенты (свободные члены уравнений) определяются по аналогии с единичными (см.рис 14б) :
; ;
; ;
; ;
После подстановки найденных значений единичных коэффициентов и свободных членов в систему уравнений (3) получим ее в виде
30i Z1 + 6i Z2 - 9i Z3 – 5 = 0;
6i Z1 + 30i Z2 – 4.5i Z3 + 11 = 0;
– 9i Z1 − 4.5i Z2 + 7.3125i Z3 + 3.5 = 0;
решив эту систему уравнений, найдем неизвестные перемещения узлов системы
; ; ;
после чего окончательная эпюра изгибающих моментов строится по формуле
М=М1 Z1+ М2 Z2+ М3 Z3+ Мp
и будет иметь вид, представленный на рис. 14в; на рис. 14г показано равновесие узлов 1 и 2 на окончательной эпюре М.
Рис. 13
Рис. 14
Рис. 15 Рис. 16
Для выполнения деформационной проверки эпюрыМ выберем для заданной рамы, имеющей четыре лишних связи (Л =4), основную систему метода сил в виде, показанном на рис. 14д; суммарная единичная эпюра , построенная сразу от всех неизвестныхX1 . . . X4 единичной величины, показана на рис. 14e; тогда деформационная проверка запишется в виде:
;
.
Эпюру поперечных сил Q построим, вычислив на участках непрерывного изменения эпюры М значения Q по формуле (4):
; ;
;
;
;
;
; ;
Эпюру продольных сил N построим способом вырезания узлов (из эпюры поперечных сил Q):
Узел 1 Узел 2 Узел 3
N12 = 3,661(кн); N23 = 5,597(кн); 5,597 5,597=0;
N10 =19,96(кн); N24 = 10,524(кн); N35 = +0,484(кн).
Вырезав опорные узлы, определим опорные реакции:
Узел 0 Узел 4 Узел5
Статическая проверка:
;
;
Рис. 17
6∙5∙2,5-16∙3+4∙4∙2-3,661∙2+14,064∙4-10,403∙4-19,96∙1-10,524∙5+0,484∙11-8,667+9,613=0; 178,193-178,1910
Все проверки выполняются. Рама рассчитана верно.
