75.Проектирование складов

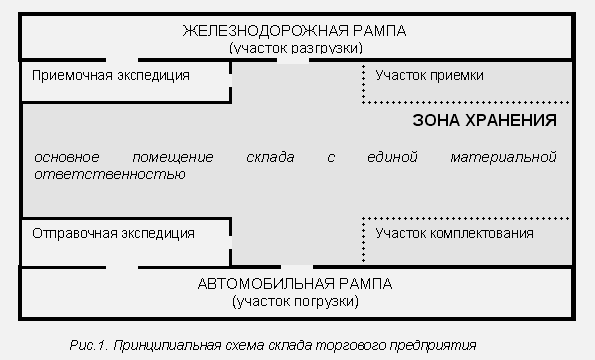

Осн. операции, выполняемые на выделенных участках: Участок разгрузки (на рис. 1. - железнодорожная рампа):

 механизированная разгрузке транспортных средств;

 ручная разгрузка транспортных средств. Приемочная экспедиция (размещается в отдельном помещении склада):

 приемка прибывшего в нерабочее время продукции по количеству мест и ее кратковременное хранение до передачи в основной склад. Грузы в приемочную экспедицию поступают из участка разгрузки. Участок приемки (размещается в основном помещении склада):

 приемка товаров по количеству и по качеству. Грузы на участок приемки могут поступать из участка разгрузки и из приемочной экспедиции. Участок хранения (главная часть основного помещения склада):

 размещение груза на хранение;

 отборка груза из мест хранения. Участок комплектования (размещается в основном помещении склада):

 формирование грузовых единиц, содержащих подобранный в соответствии с заказами покупателей ассортимент товаров. Отправочная экспедиция (связывает транспорт и покупателя логистическим процессом:

 кратковременное хранение подготовленных к отправке грузовых единиц, организация их доставки покупателю. Участок погрузки (на нашей схеме - автомобильная рампа): погрузка транспортных средств (ручная и механизированная).

76. Затворы, питатели

Затворы (рисунки в конспекте): простой крышечный; лотковый; тарельчатый; барабанный ( м. б. секторный); червячный.

Питатели - устройство, представляющее собой короткий конвейер для подачи сыпучего или кускового материала из бункера (рудоспуска, породоспуска) в транспортное средство или в перерабатывающую машину:

• Для подачи крупного камня применяют колосниковые, лотковые и пластинчатые питатели. На колосниковых питателях одновременно происходит отсев мелких фракций и подача крупных кусков камня в дробилку. Лотковые питатели представляют собой наклонные качаюшиеся лотки, установленные под выходным отверстием бункера. В результате качания наклоненного лотка материал постепенно перемещается к опущенному концу его. Пластинчатые питатели предназначены для равномерной подачи крупных кусков камня в дробилку. Пластинчатый питатель представляет собой бесконечную многорядную цепь, опирающуюся на верхние и нижние ролики, смонтированные в подшипниках на раме.

• Для подачи мелкокускового камня применяют ленточные тарельчатые и вибрационные питатели. Вибрационный питатель представляет собой короткий наклонный лоток, подвешенный к выходному отверстию бункера. Материал ссыпается на него из бункера. При вибрации лотка питателя материал слоем определенной толщины сползает по лотку. Тарельчатые питатели наиболее распространены в цементной промышленности.

77. Грузозахватные устройства

• виловой;

• крюковой;

• толкатель;

• сталкиватель;

• магнитные и электромагнитные устройства

78. Козловые краны (рисунки в конспекте)

Козловые краны со стационарной кабиной используются для обслуживания складов, штучных, длинномерных и других грузов, грузовых дворов, выполнения погрузочно-разгрузочных работ на контейнерных площадках ж/д станциях, открытых площадках промышленных предприятий, полигонов по производству железобетонных изделий. Такой тип кранов рекомендован на прирельсовых площадках и открытых складах для перегрузки навалочных грузов.

Кран козловой со стационарной кабиной - оборудован ручными противоугонными захватами и сигнализаторами ветра.

Кран козловой с передвижной кабиной - оборудован ограничителями грузоподъемности с регистратором параметров.

79. Мостовые краны (рисунки в конспекте):

• Кран-балка, или однобалочный подвесной мостовой или опорный кран (грузоподъемность 3,2 т., легко монтируется и демонтируются, но ограничен двутавром);

• Мостовой двухбалочный кран (грузоп-сть 20т. Можно исп-ть на полуоперативных площадках).

80. Стеллажные краны (рисунки в конспекте)

Стеллажный кран-штабелер используется для обслуживания стеллажей. Представляет собой тележку, которая передвигается по монорельсу в проходе между стеллажами. Тележка снабжена вертикальной колонкой, оборудованной направляющими для подающей платформы. На платформе установлены грузоподъемник и кабина оператора. Кабина полуоткрытого типа оснащена козырьком. Механизм подъема - электропривод.
