2 Расчетно-конструктивная часть

2.1 Исходные данные

Расчет несущих конструкций выполнен на основании архитектурно-планировочных решений.

Нормативные нагрузки на строительные конструкции приняты согласно СНиП 2.01.07-85* «Нагрузки и воздействия»:

- от оборудования и людей по разделу 3;

- нормативное значение веса снегового покрова So=1,20 кПа для г. Могилёва;

- нормативное значение ветрового давления Wo=0,23 кПа для г. Могилёва.

Коэффициенты надёжности по нагрузке приняты согласно табл. 1 СНиП 2.01.07-85.

За условную относительную отметку здания ±0,000 принят уровень чистого пола первого этажа, что соответствует абсолютной отметке 181,53 на генплане.

Уровень ответственности здания – I.

Коэффициент надежности по ответственности – 1,0 (принят по согласованию с заказчиком).

Расчетная отрицательная температура наружного воздуха принята равной наиболее холодных трёх суток – минус 27°С;

Нормативное значение веса снегового покрова – Sо=0,12 т/м² (для II Б снегового района Республики Беларусь по СНиП 2.01.07-85, изм.№1 от 2004-07-01);

Нормативное значение ветрового давления Wо=0,023 т/м² (для I района по СНиП 2.01.0.-85).

2.2 Описание расчетной модели каркаса здания торгово-развлекательного центра

В принятой расчетной модели каркаса (рис. 2.1) колонны представлены стержневыми элементами общего вида, плиты перекрытий, балки-стенки, цокольные стены, а также диафрагмы жесткости – изгибно-плосконапряженными конечными элементами (элементами плоской оболочки). Последние являются общим случаем плоских конечных элементов, они имеют в узле шесть стандартных степеней свободы (3 линейные и 3 вращательные) и способны воспринимать продольные и поперечные силы и изгибающие моменты в двух ортогональных направлениях, а также крутящие моменты.

В расчетную модель включены только несущие элементы здания - колонны, диафрагмы жесткости, диски перекрытий и покрытий, монолитные лестничные марши, монолитные стены. Наличие прочих элементов учтено посредством соответствующих нагрузок.

Стержневые элементы колонн расчетной модели жестко сопряжены между собой, стержневые элементы балок перекрытия и плит перекрытия имеют шарнирное опирание на колонны каркаса и на балки перекрытия соответственно.

Расчётная модель каркаса представлена на рисунке 2.1, принятые типы сечения и жесткостные характеристики элементов модели приведены в таблице 2.1.

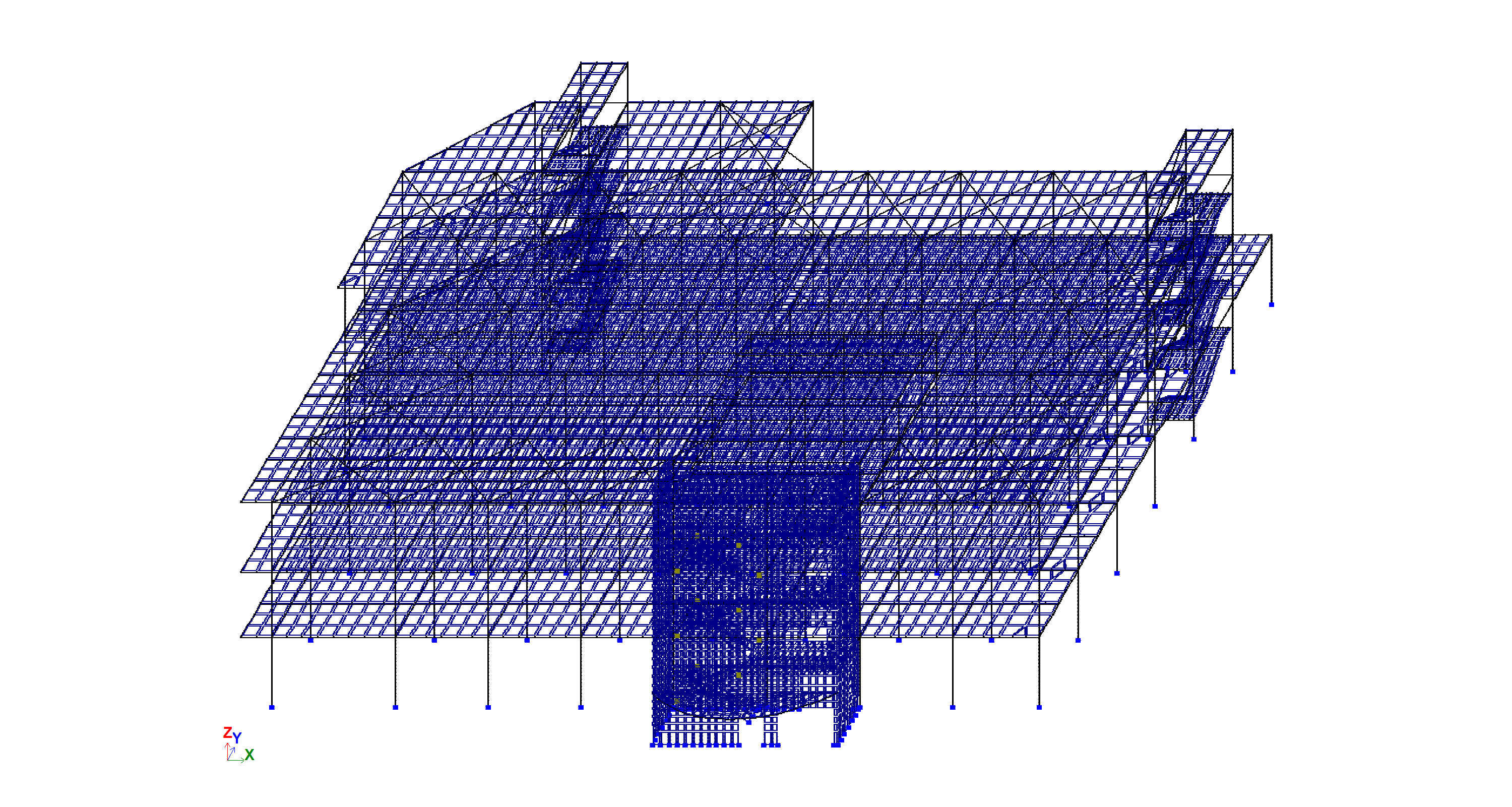

Рисунок 2.1- Расчётная модель каркаса 1-го температурного блока в осях А-Н/1-8

Таблица 2.1- Жесткостные характеристики элементов модели

Тип жесткости

Имя

Параметры (сечения-(см) жесткости- т,м) рт,м))

1

2

3

1

Брус 2 X 30 (Связи)

Ro=7.85,E=2.1e+007,GF=0

B=2,H=30

2

Брус 1 X 1 (парапет)

Ro=2.5,E=3e+006,GF=0

B=1,H=1

3

КЭ 55 численное (Связи по плитам тип 1)

Rx=100,Ry=100,Rz=3e+006

Rux=0,Ruy=0,Ruz=0

Продолжение таблицы 2.1

1

2

3

4

КЭ 55 численное (Связи по плитам тип 1)

Rx=1000,Ry=1000,Rz=3e+006

Rux=0,Ruy=0,Ruz=0

5

Пластина H 15 (Мон плита по профнастилу)

E=3e+006,V=0.2,H=15,Ro=2.564

6

Пластина H 1 (Профнастил покрытие)

E=2.1e+007,V=0.3,H=1,Ro=0.0002

7

Пластина H 20 (Диафрагмы 1 этажа)

E=3.2e+006,V=0.2,H=20,Ro=2.94

8

Пластина H 20 (Диафрагмы внутренние)

E=3e+006,V=0.2,H=20,Ro=2.5

9

Пластина H 20 (Диафрагмы наружн 2-3 эт)

E=3.2e+006,V=0.2,H=20,Ro=3.03

10

Пластина H 20 (Монолитная плита лестницы)

E=3e+006,V=0.2,H=20,Ro=2.5

11

Пластина H 20 (Монолитнаялестница)

E=3e+006,V=0.2,H=20,Ro=2.5

12

Пластина H 16 (М плита лестницы по БМ)

E=3e+006,V=0.2,H=16,Ro=2.5

13

Двутавр 25К2 (Колонны)

q=0.0723318

EF=193635,EIy=2.28e+003

EIz=766,GIk=4.71

Y1=3.17,Y2=3.17,Z1=9.4,Z2=9.4,

RU_Y=0,RU_Z=0

14

Двутавр 40Б2 (Гл балки 6 м)

q=0.0660073

EF=176704,EIy=4.98e+003

EIz=365,GIk=3.36

Y1=2.06,Y2=2.06,Z1=14.1,Z2=14.1,

RU_Y=0,RU_Z=0

15

Швеллер 20П (Контурная балка)

q=0.0184

EF=49154.4,EIy=321

EIz=28.1,GIk=0.374

Y1=1.08,Y2=2.49,Z1=6.54,Z2=6.54,

RU_Y=0,RU_Z=0

16

Двутавр 30Б2 (Крайние балки 6 м)

q=0.0367073

EF=98266.8,EIy=1.51e+003

EIz=107,GIk=1.02

Y1=1.45,Y2=1.45,Z1=10.3,Z2=10.3,

RU_Y=0,RU_Z=0

Продолжение таблицы 2.1

1

2

3

17

Двутавр 45Б1 (Гл балки 6 м - тип 2)

q=0.0598162

EF=160130,EIy=5.24e+003

EIz=226,GIk=2.77

Y1=1.57,Y2=1.57,Z1=14.8,Z2=14.8,

RU_Y=0,RU_Z=0

18

Двутавр 60Б2 (Балки покрытия)

q=0.105469

EF=282344,EIy=1.63e+004

EIz=478,GIk=9.08

Y1=1.69,Y2=1.69,Z1=19.3,Z2=19.3,

RU_Y=0,RU_Z=0

19

Двутавр 50Б2 (Главные балки 6 м)

q=0.0794645

EF=212729,EIy=8.8e+003

EIz=387,GIk=4.86

Y1=1.83,Y2=1.83,Z1=16.7,Z2=16.7,

RU_Y=0,RU_Z=0

20

Двутавр 35Б2 (Балки покрытия 6 м)

q=0.0495447

EF=132633,EIy=2.85e+003

EIz=207,GIk=1.84

Y1=1.78,Y2=1.78,Z1=12.3,Z2=12.3,

RU_Y=0,RU_Z=0

21

Двутавр 20Б1 (Балки и косоуры ЛК)

q=0.0213119

EF=57052.7,EIy=387

EIz=28.1,GIk=0.471

Y1=0.986,Y2=0.986,Z1=6.79,Z2=6.79,

RU_Y=0,RU_Z=0

22

Уголок параллельно полкам 75 x 75 x 9 (Наклонные связи)

q=0.0100674

EF=26950.9,EIy=13.9

EIz=13.9,GIk=0.302

Y1=0.968,Y2=2.36,Z1=0.968,Z2=2.36,

RU_Y=0,RU_Z=0

Окончание таблицы 2.1

1

2

3

23

Профиль "Молодечно" 100 x 6 (Горизонтальные связи)

q=0.01698

EF=45436.3,EIy=65.4

EIz=65.4,GIk=39.6

Y1=2.88,Y2=2.88,Z1=2.88,Z2=2.88,

RU_Y=0,RU_Z=0

24

Двутавр 30К2 (Колонны)

q=0.093989

EF=251612,EIy=4.29e+003

EIz=1.42e+003,GIk=7.1

Y1=3.76,Y2=3.76,Z1=11.4,Z2=11.4,

RU_Y=0,RU_Z=0

25

Швеллер 24П (Контурная балка)

q=0.024

EF=64278.8,EIy=611

EIz=52.1,GIk=0.597

Y1=1.29,Y2=2.98,Z1=7.92,Z2=7.92,

RU_Y=0,RU_Z=0

Жесткости железобетонных элементов каркаса были снижены согласно требованиям п. 7.1.3.4 СНБ 5.03.01-02 «Бетонные и железобетонные конструкции», путем умножения модуля упругости материала E на коэффициент k, равный: 0,7 – для колонн и стен, 0,35 – для балок, 0,25 – для плит перекрытий. Модули упругости E материала КЭ составили: для монолитных стен 21000 МПа, для лестничных маршей и плит перекрытий 7250 МПа, для балок 10150МПа.
