2.1.5.1.4 Фермы стропильные (серия 1.463.1-3/87 выпуск 2)
Предназначены для применения в покрытиях одно-, двух и многопролетных зданий; с пролетом 18 м; бесфонарных; с зенитными и светоаэрационными фонарями шириной 6м без подвесного или с подвесным подъемно-транспортным оборудованием грузоподъемностью до 5 т.

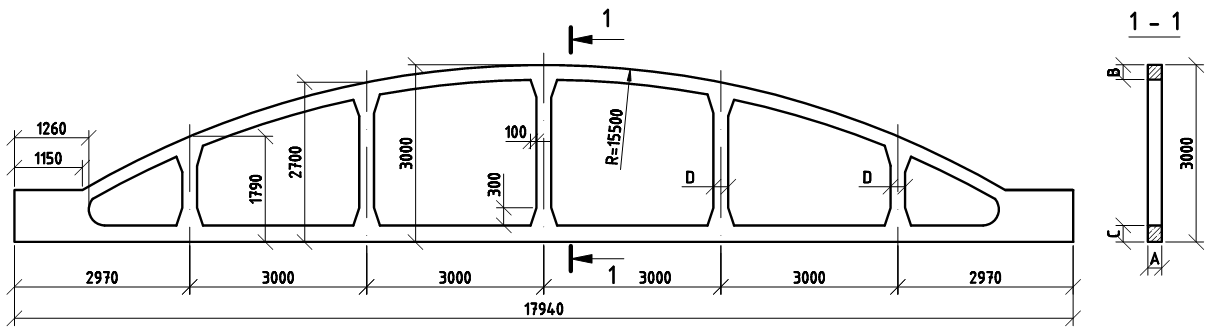

Рисунок 16 - Фермы для скатной кровли.
Марка 2ФБС18-5АШв (шаг ферм 6 м; А=240; В=250; С280; D=250)
Масса, т = 7,7
Сталь, кг = 657,5
Бетон, м3= 3,1
Марка 4ФБС18-7К7 (шаг ферм 12 м; А=280; В-250; С280; D=250); при кран балках А=280; В=300; С=340; D=300)
Масса, т = 10,5
Сталь, кг = 571,1
Бетон, м3= 4,2
Рисунок 17 - Фермы для малоуклонной кровли.
Марка 2ФБМ18-3АШв (шаг ферм 6 м; А=240; В=250; С=280; D=250)
Масса, т = 8,1
Сталь, кг = 488,9
Бетон, м3= 3,2
Марка 4ФБМ18-10К7 (шаг ферм 12 м; А=280; В=250; С=280; D=250); при кран балках А=280; В=300; С=340; D=300)
Масса, т = 11,0
Сталь, кг = 932,3
Бетон, м3= 4,4
2.1.5.1.5 Фермы стропильные (серия 1.463.1-3/87 выпуск 4)
Предназначены для применения в покрытиях одно-, двух- и многопролетных зданий с пролетом 24 м; бесфонарных; с зенитными и светоаэрационными фонарями шириной 6 и 12 м без подвесного и с подвесным подъемно-транспортным оборудованием грузоподъемностью до 5 т.
Рисунок 18 - Фермы для скатной кровли.
Марка 3ФБС24-8К7 (шаг ферм 6 м; А=240; В-250; С280; D=250)
Масса, т = 11,7
Сталь, кг = 951,6
Бетон, м3= 4,7
Марка 5ФБС24-14К7 (шаг ферм 12 м; А-280; В=250; С=280; D=250); при кран балках А=280; В-300; О340; D=300)
Масса, т = 18,2
Сталь, кг = 1356,6
Бетон, м3= 7,3
Рисунок 19 - Фермы для малоулонной кровли.
Марка 2ФБМ24-6АШВ (шаг ферм 6 м; А=240; В=250; С=280; D=250)
Масса, т = 11,0
Сталь, кг = 1099,4
Бетон, м3= 4,4
Марка 5ФБМ24-14К7 (шаг ферм 12 м; А=280; В=250; С280; D=250); при кран балках А=280; В-300; С340; D=300)
Масса, т = 19,0
Сталь, кг = 1385,4
Бетон, м3= 7,6
2.1.6 Стальные стропильные конструкции
Стальные стропильные конструкции одноэтажных промышленных зданий изготавливаются одного вида: стропильные фермы. Ферма представляет собой сквозную (решетчатую) несущую конструкцию, образованную из отдельных стальных стержней, соединенных в узлах на сварке с помощью фасонок. Чаще всего стержни ферм образуются из парных прокатных уголков, расположенных с зазором, определяемым толщиной фасонок. Расстояние между узлами верхнего пояса ферм (3 м) равно ширине железобетонных плит покрытия. Фермы пролетами 24, 30 и36 м имеют посередине монтажный стык.
Для крепления ферм на колонны устанавливаются отдельно изготовляемые опорные стойки двутаврового сечения. Ферма прикручивается к опорным стойкам на болтах. Ширина стоек разных марок для крайних и средних рядов подобрана так, что при всех вариантах опирания ферм на колонны конструктивная длина ферм всегда на 400 мм меньше ширины пролета.
В отдельных случаях, когда необходимо жесткое соединение фермы со стальной колонной, высоту колонны увеличивают на высоту, равную высоте фермы. Нижний опорный узел фермы опирается на столик, приваренный к колонне, ферма соединяется с колонной болтами.
