Характеристика показана на рисунке 2.5:

Рисунок 2.5

Меры по уменьшению ΔU:

1. применение концентрических обмоток;

2. применение чередующихся обмоток.

   2. КПД трансформатора

η = ==, где (2.5)

P₁ – мощность подводимая к первичной обмотки трансформатора;

P₂ – мощность снимаемая со вторичной обмотки трансформатор.

ΔP-потери активной мощности в трансформаторе. Эти потери равны:

;

где - потери холостого хода

,

- активные потери в обмотках трансформатора, равные:

,

,

, (2.6)

где S_н – полная номинальная мощность трансформатора.

Характеристика по (2.6) имеет вид, показанный на рисунке 2.6.

Рисунок 2.6

3. Трехфазный трансформатор

3.1 Магнитная система трехфазных трансформаторов

Трехфазный трансформатор можно представить в виде трех однофазных трансформаторов (рисунок 3.1а)

Поскольку векторная сумма Ф_А+Ф_В+Ф_С=0 в любой момент времени,

Рисунок 3.1(а)

то общий стержень в трехфазных трансформаторах можно устранить

(рисунок 3.1б) и фазу В разместить на месте общего стержня (рисунок 3.1в).

Рисунок 3.1(б) Рисунок 3.1(в)

3.2 Схема соединения обмоток трансформаторов

Обозначения обмоток трехфазных трансформаторов: первичной (В.н.), соответственно по фазам, А, В, С – начала, X,Y,Z– концы фаз; вторичной (Н.н.), а, в, с – начала,x,y,z– концы фаз (рисунок 3.2).

Рисунок 3.2

Применяются следующие схемы соединения обмоток трехфазных трансформаторов:

схема условное обозначение

1. в звезду

2) в звезду с нулем

3) в треугольник

4) в зигзаг

Рисунок 3.3

В ГОСТ предусматриваются следующие схемы соединения обмоток трансформаторов:

0-11 это группы соединений обмоток трансформаторов.

3.3 Группы соединений обмоток трансформаторов

Трансформаторы разделяют на группы в зависимости от сдвига фаз между линейными напряжениями двух обмоток соответствующих фаз, измеренными на одноименных зажимах. В однофазном трансформаторе напряжения первичной и вторичной обмоток могут совпадать по фазе или быть сдвинутыми на 180⁰. Это зависит от направления намотки обмоток (что обозначается маркировкой выводов) (рисунок 3.4).

а) б)

Рисунок 3.4

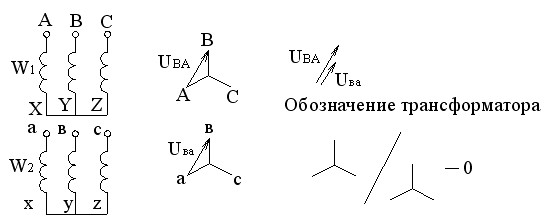

Группы соединений обозначаются целыми числами от 0 до 11 по форме циферблата часов. Номер группы определяется величиной угла, на который вектор линейной ЭДС обмотки низкого напряжения, отстоит от вектора линейной ЭДС обмотки высокого напряжения. На рисунке 3.4(а) группа 1/1-0; на рисунке 3.4(б) группа 1/1-6. Таким образом, у однофазных трансформаторов возможны две группы 0 и 6. Промышленность выпускает только 0 группу.

В трехфазных трансформаторах возможны 12 групп соединений. Определим некоторые из них.

Рисунок 3.5

Рисунок 3.6

Рисунок 3.7

В промышленности применяют только 0 и 11 группы соединений.

Лекция №3
