Однофазные управляемые выпрямители
На
практике в большинстве случаев
выпрямительные установки должны
обеспечивать возможность плавного
регулирования выпрямленного напряжения
в широких пределах (например, для
управления скоростью электродвигателей
постоянного тока).
В таких выпрямителях применяют управляемые выпрямительные элементы, в качестве которых в настоящее время обычно используют тиристоры. Управление выпрямленного напряжения сводится к задержке во времени включения тиристора по отношению к моменту естественного включения за счет напряжения, приложенного между “анодом” и “катодом”.

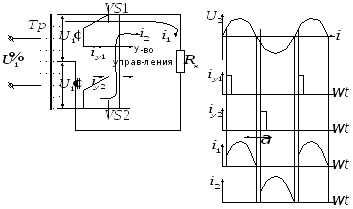

На катоде приведена схема двухполупериодного выпрямителя, работающего на активную нагрузку.
Моменты
отпирания тиристоров
и
определяются моментами поступления на
их управляющие электроды импульсов
тока
и
,
задержанных относительно момента
перехода через нуль вторичных напряжений
и
на некоторое время, которое соответствует
фазовому углу
,
называемому углом управления.
В результате форма и длительность импульсов тока в протекающих через открытый тиристор и нагрузку, оказываются иными, чем в аналогичном выпрямителе на выпрямительных диодах, а среднее значение выпрямленного напряжения зависит от угла управления и определяются выражением
При
выражение
не отличается от выражения для обычного
выпрямителя, а при
.
т.к.
Очевидно,
с увеличением угла
величина
уменьшается.
При этом увеличивается пульсации
выпрямленного напряжения и уменьшения
К.П.Д. Это является основным недостатком
управляемых выпрямителей. Для работы
таких схем необходимы специальные
устройства управления для создания
управляющих импульсов прямоугольной
формы и малой длительности. Для создания
таких управляющих импульс ов, поступающих
на тиристор с заданной последовательностью,
используются разнообразные схемы
генераторов импульсов и фазосдвигающих
устройств, получивших названиеимпульсно-фазовых
систем управления.
