При двухсменной работе предприятия
1.3.1 Годовой расход теплоты промпредприятия на отопление
Число часов работы основного отопления за отопительный период:
Длительность работы дежурного отопления
1.3.2 Годовой расход теплоты промпредприятия на вентиляцию
1.3.3 Годовой расход теплоты промпредприятия на технологические нужды
1.3.4 Годовой расход теплоты промпредприятия на технологические нужды
Таблица 3.
Годовые расходы теплоты
|
Q’0 |
Q’’в |
Q |
Qтех |
Qоп |
Микрорайон |
93484.8 |
7488 |
75854.4 |
— |
176827.2 |
Рабочий посёлок |
59329 |
4984.32 |
49917.6 |
— |
114230.92 |
Промпредприятие |
38745.52 |
66727,9 |
62976 |
87591 |
256040,42 |
Qоп |
191559.32 |
79200,22 |
188748 |
87591 |
547098,5 |
1.4 Построение графиков температур при центральном регулировании систем теплоснабжения по отопительной нагрузке
Температуры воды в подающем и обратном трубопроводах определяются по уравнениям:
где
– расчётная
разность температур сетевой воды, 0С,
– расчётный
температурный напор в нагревательном
приборе, 0С,
– температура
воды после смесительного устройства,
0С,
– расчётный
перепад температур в отопительной
системе, 0С,
– относительная
нагрузка,
tн– температура наружного воздуха.
Расчёт параметров при tн=8 0С:
Аналогично температуры рассчитываются и при других tн.
Таблица 4.
Параметры для построения температурного графика
tн0С |
01 |
02 |
|
8 |
59,9 |
36,36 |
0,214 |
5 |
67,9 |
38,42 |
0,268 |
0 |
82,2 |
42,93 |
0,357 |
-5 |
96,25 |
47,19 |
0,446 |
-10 |
113,29 |
52,13 |
0,556 |
-15 |
123,85 |
55,1 |
0,625 |
-20 |
137,35 |
58,81 |
0,714 |
-25 |
150,88 |
62,44 |
0,804 |
-30 |
164,16 |
65,93 |
0,893 |
-35 |
177,34 |
69,32 |
0,982 |
-36 |
180 |
70 |
1 |

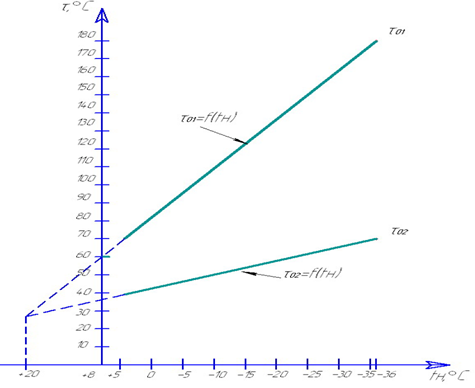

Отопительно-бытовой график температур сетевой воды
1.5 Расчёт скорректированного температурного графика
Предварительно рассчитывается относительный расход воды.
где
Значения температур в подающем и обратном трубопроводах определяются по зависимостям:
Расчет сведем в таблицу.2,2.
Температура наружного воздуха |
Относительный расход |
Температура воды | |||
Тепла
|
Воды
|
τ1 |
τ2 | ||
+8 |
0,214 |
0,55 |
76 |
33,3 | |
+5 |
0,268 |
0,64 |
83 |
36,6 | |
0 |
0,357 |
0,74 |
94,5 |
41,4 | |
-5 |
0,446 |
0,83 |
105,2 |
46 | |
-10 |
0,556 |
0,91 |
118,7 |
51,4 | |
-15 |
0,625 |
0,95 |
127,1 |
54,7 | |
-20 |
0,714 |
0,99 |
138,1 |
58,7 | |
-25 |
0,804 |
1 |
150,9 |
62,4 |
Скорректированный график температур сетевой воды
