3.2 Регулирование уровня в регенеративных подогревателях
В регенеративных подогревателях происходит нагрев конденсата и питательной воды паром, поступающим из нерегулируемых отборов турбины. В подогреватели, расположенные дальше по ходу питательной воды, пар поступает от отборов турбины с более высоким давлением, что и обеспечивает постепенный подогрев воды по мере ее продвижения от конденсатора к парогенератору. Дренаж (конденсат) греющего пара либо отводится самотеком в паровое пространство предыдущего по ходу воды подогревателя, либо подается насосом в питательную линию.
Снижение уровня конденсата в подогревателях недопустимо, так как при оголении дренажных патрубков в них может появится пар («проскок» пара). Если дренаж подается самотеком в другой подогреватель, проскок снижает термодинамический КПД цикла, так как увеличивается расход пара из отборов более высокого давления. При отводе дренажа насосом появление проскока может вывести насос из строя. При повышении уровня конденсат закрывает часть трубчатки подогревателя, что ухудшает теплообмен. Кроме того, большой запас воды в корпусе подогревателя может вызвать ее вскипание и аварийный заброс пароводяной смеси в паровую турбину в случае, если при резком снижении нагрузки турбины недостаточно быстро закроют клапана на паропроводе отбора.

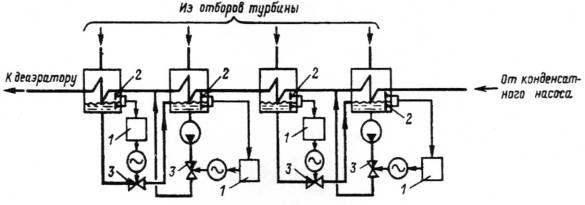

Уровень во всех подогревателях поддерживается регуляторами 1 (рисунок 2.4), получающими импульс от уровнемеров 2 и Бездействующими на регулирующие дроссельные клапаны 3. Динамика этого контура достаточно проста и обычно не вызывает трудностей в настройке.
Рис. 2.4 - Регулирование уровня в регенеративных подогревателях
3.3 Автоматическое регулирование деаэраторных установок
Деаэратор является смешивающим подогревателем и предназначен для деаэрации питательной воды - удаление растворенного в ней кислорода. В нижнюю часть деаэраторной головки, установленной над аккумуляторным баком питательной воды, подводится греющий пар. Поток пара стремясь к выходу в атмосферу, расположенному в верхней части головки, нагревает до температуры кипения движущуюся навстречу ему питательную воду. Выделившийся из воды в процессе кипения кислород вместе с излишками пара сбрасывается в атмосферу или расширитель. Для непрерывного нагрева и удаления кислорода из воды в деаэраторе поддерживается избыточное давление пара Рд соответствующая ему температура насыщения tд = ts и уровень Нд.
3.4 Регулирование давления в деаэраторах.
Оно необходимо для обеспечения нормальной деаэрации питательной воды и правильного режима питательных насосов и осуществляется путем подачи пара в головку деаэратора через дроссельный регулирующий клапан (схема "после себя"). При этом вода нагревается до температуры насыщения и, растворенные в ней газы переходят в пар, удаляемый в выпар деаэратора (деаэрация). Пар на деаэратор подается из отбора турбины, давление в котором при номинальной мощности превышает давление в деаэраторе не менее чем на 40—50% (т. е. при давлении в деаэраторе 0,6 МПа номинальное давление в отборе должно быть не менее 0,8 МПа). Так как давление в отборах турбины пропорционально ее мощности, при снижении мощности до 50—70% номинальной давление в отборе становится недостаточным для питания деаэратора и пар начинает подаваться из другого источника. В качестве такого источника может быть использована магистраль собственных нужд 0,9 или 1,2 МПа.

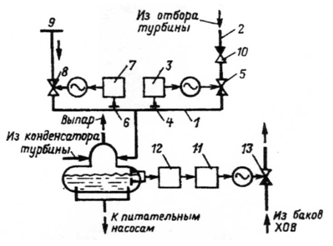

Система регулирования давления, обеспечивающая плавный переход с одного источника на другой как при снижении, так и при увеличении мощности турбины, показана на рисунке 2.5. Нормально магистраль питания деаэраторов 1 снабжается паром из отбора турбины. Давление в магистрали поддерживается регулятором 3, получающим импульс от манометра 4 и Бездействующим на дроссельный клапан 5. Кроме регулятора 3 имеется регулятор 7, получающий импульс от манометра 6 и воздействующий на дроссельный клапан 8. Клапан 8 регулирует подачу пара от магистрали собственных нужд 9. Уставка регулятора 7 выбирается несколько ниже, чем у регулятора 3, поэтому при подаче пара от отбора 2 через клапан 5 давление в магистрали 1 выше уставки регулятора 7 и клапан 8 полностью закрыт. При снижении давления в отборе 2 приблизительно до уставки регулятора 7 он вступает в работу и открывает клапан 8, после чего поддерживает давление заданном уровне (несколько менее номинала). Во избежание обратного перетока пара из магистрали 7 в отбор турбины устанавливается обратный клапан 10. При повышении мощности турбины давление в отборе 2 поднимается, обратный клапан 10 открывается, пар из отбора 2 начинает поступать в магистраль 1 и давление в ней поднимается выше уставки регулятора 7. Регулятор 7 закрывает клапан 8, и система переходит на снабжение паром из отбора.
Рис. 2.5 - Регулирование уровня и давления в деаэраторе
