Фундамент мелкого заложения
№п/п |
Наименование работ |
Ед. изм |
Объем |
Стоим. работ |
Цена |
1 |
Разработка грунта под фундамент при глубине котлована 1,9 м |
|
9,72 |
500 руб. |
4860 |
2 |
Крепление стенок котлована досками при глубине выработки до 3 м |
|
17,28 |
120 руб. |
2074 |
3 |
Устройство ж/б фундамента стаканного типа |
|
4,37 |
3000 руб. |
13110 |
4 |
Бетонная подготовка |
|
1,08 |
1500 руб. |
1620 |
Итого: |
|
|
21660 руб. |
Заключение:
Стоимость свайного фундамента меньше стоимости фундамента мелкого заложения, значит он экономичней. По данным приведенного расчета для проектируемого здания используем свайный фундамент.
Расчет свайного фундамента в сечении 2-2.
Рассчитываем свайный фундамент под колонну на действие продольной силы N=2323 кН.
Основанием для свайного фундамента может служить 3-ий слой- слой полутвердой непросадочной глины.
В данных геологических условиях проектируем свайный фундамент из висячих свай-трения С7-30.
Определение глубины заложения подошвы ростверка и его основных размеров.
Глубина заложения подошвы ростверка не зависит от грунтовых условий и определяется по конструктивным соображениям. Высоту ростверка принимаем 35 см, в том числе 10 см-глубина заделки свай в ростверк.
По предварительным расчетам свая должна быть заглублена в полутвердую глину примерно на 1 м. Минимальная длина сваи L должна быть: L=0,1+0,2+1,55+2+1=4,85 м, где
0,1-заделка сваи в ростверк
0,2-бетонная подготовка под ростверк
1,55 и 2 м-толщины грунтовых слоев
1-минимальное заглубление сваи в несущий слой
При данных грунтовых условиях проектируем свайный фундамент из сборных железобетонных свай марки С7-30, длиной 7 м, сечением 30х30 см. Длина острия 0,25 см. Заделку сваи в ростверк назначили 10 см. Острие сваи будет находиться на глубине 8,75 м от поверхности земли (1,25+0,25+7+0,25).
Найдем несущую способность одиночной висячей сваи.
, где
-коэффициент условной работы сваи в грунте = 1
R- расчетное сопротивление грунта под нижним концом сваи, R=4750 кПа
А- площадь опирания на грунт сваи A= 0,3*0,3=0,09
u-нагруженный периметр сечения сваи, м u=4*0,3=1,2 м
Сопротивление трению по боковой поверхности сваи в песчаном грунте на глубине:
;
Сопротивление трению в торфе на глубине:
;
Сопротивление трению в полутвердой глине на глубине:
;
;
Несущую способность одиночной сваи определяем по формуле:
Расчетная нагрузка, допускаемая на сваю, составит по формуле 2 СНиП 2.02.03-85
кПа
Найдем требуемое количество свай по формуле:
шт.
Учитывая, что рассматриваемый фундамент центрально нагруженный, примем количество свай в фундаменте 5.
Занимаемая ростверком площадь:

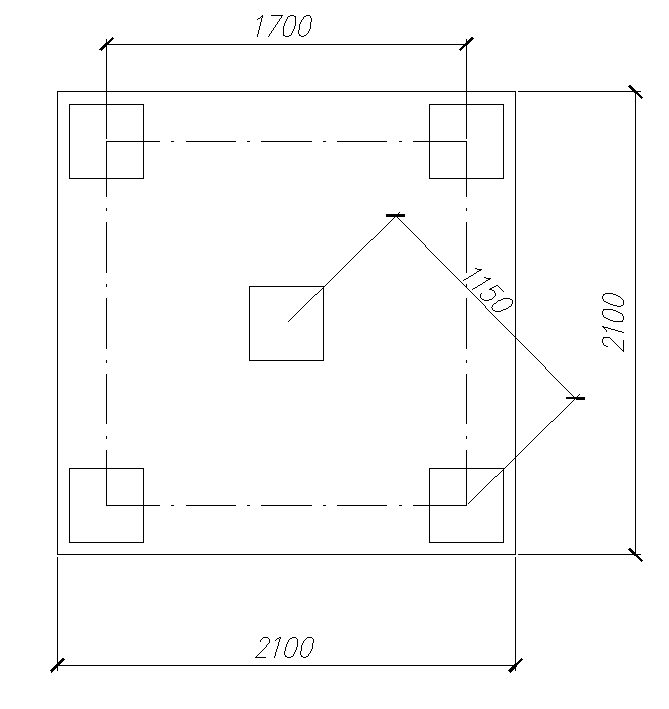

А= 2,1 * 2,1 = 4,41
Вычислим вес ростверка:
.
Вычислим вес грунта, располагающегося на ростверке:
Определим нагрузку, приходящуюся на каждую сваю:
Вычислим осредненный угол внутреннего трения основания, прорезаемого сваей:
Ширина условного фундамента:
Определим вес свай, имея в виду, что вес сваи С7-30 равен 0,016 МН
Вес грунта в объеме АБВГ определяется:
Среднее давление под подошвой условного фундамента:
По таблице №4 СНиП 2.02.01-83 для глины, на которую опирается подошва условного фундамента, имеющей угол внутреннего трения , находим значения коэффициентов;;
По таблице 3 СНиП 2.02.01-83 ;
Коэффициент k принимаем равным 1, так как характеристики грунта принимались по табличным данным.
Определим расчетное сопротивление грунта по формуле (7) СНиП 2.02.01-83*:
Вычислим осредненный удельный вес грунтов, залегающих выше подошвы условного фундамента с учетом взвешивающего действия воды.
Проверяем выполнение условия
Все условия выполняются, следовательно, размеры фундамента подобраны верно.
