Определение нагрузок Сечение 1 - 1
Fгр = 6 X 6 = 36 м2
№ |
Нагрузки |
Нормативные нагрузки |
Коэффициент надежности по нагрузке |
Расчетная нагрузка кН | |
На един. площадь кН/м2 |
От груза площади кН | ||||
1 |
Постоянные: Защитный слой гравия, втопленный в битумную мастику толщиной 20мм 1,0 х 1,0 x 0,02 x 16 |
0,32 |
11,52 |
1,3 |
15 |
2 |
Цементная стяжка толщиной 25мм, ρ=18 кН/м3 1 x 1 x 0,025 х 18 |
0,45 |
16,2 |
1,3 |
21,06 |
3 |
Утеплитель - ROCKWOL ρ=0,4 кН/м 3 толщиной 150мм 1 х 1 х 0,15 х 0,4 |
0,06 |
2,16 |
1,3 |
2,808 |
4 |
Пароизоляция -1 слой рубероида на битумной мастике |
0,05 |
1,8 |
1,3 |
2,34 |
5 |
Вес сэндвич панелей 0,12 х 1,2 x 6 x 7 х 22,7 |
- |
137,3 |
1,1 |
151,02 |
6 |
Вес метал. колонны 0,255*0,26*7,4*78 |
- |
38,3 |
1,05 |
40,2 |
7 |
Вес металл. балки р=25кН/м.куб. сечение 450*160 0,45*0,16*6*78 |
- |
33,7 |
1,05 |
35,4 |
8 |
От конструкции пола: -цементная стяжка 1 х 1 х 0,02 х 20 -керамич. плитка 0,013 х 18 |
0,04
0,234 |
1,44
8,4 |
1,1
1,1 |
1,584
9,3 |
9 |
Вес плит покрытий, толщиной 200мм |
- |
180 |
1,1 |
198 |
10
|
итого |
|
430,82 |
|
476,7
|
11 |
Временные, в т. ч. снеговая для 4-го района |
- |
2,24*36=80,64 |
- |
3,2*36=115,2 |
|
Всего: |
|
591,9 кН/м |
Определение глубины заложения фундаментов.
Минимальную глубину заложения подошвы фундамента предварительно назначают по конструктивным требованиям.
В соответствии с табл.2 СНиП 2.02.01-83*, глубина заложения фундамента не зависит от расчетной глубины промерзания и определяется конструктивно, т.к. грунт первого слоя относится к пескам средней крупности.
Место строительства – г. Набережные Челны. По карте ([1], 104) определяем dfn=1.9 м.
Кр=0,6 - находим по интерполяции, расчетная глубина промерзания:
.
Определение основных размеров фундамента.
1) Колонна размером 0,8 х 0,5 м. В основании залегает песчаный грунт средней плотности, средней крупности, ненасыщенный водой. Глубина заложения фундамента 1,8 м. Угол внутреннего трения грунта 35 град; удельное сцепление С11 = 1 кПа. По принятой глубине заложения фундамента d = 1,8 м определяем площадь подошвы фундамента в одном приближении:
Зададимся отношением длины фундамента к его ширине ŋ= 1,5; тогда
L= 1,09*1,5=1,635 м. Назначим размеры 1,5*1,5 м, Аф = 2,25 .
Определим расчетное сопротивление грунта по формуле (7) СНиП 2.02.01-83*.
По таблице 3 СНиП 2.02.01-83 для заданного соотношения L/H = 78/8,2=9,5;
;
По таблице 4 СНиП 2.02.01-83 для данного грунта ;;
Коэффициент k принимаем равным 1,1, так как характеристики грунта принимались по
табличным данным.
Осредненное расчетное значение удельного веса грунтов залегающих ниже подошвы фундамента = 18,25 кН/мЗ, удельный вес грунта выше подошвы фундаментапринимаем 18,6 кН/мЗ
кПа
При полученном значении R по формуле:
определяем размер b во втором приближении:
, принимаем b= 1,5 м, l= 1,5 м. Аф =1,5*1,5= 2,25 .
При b= 1,5 м определяем R:

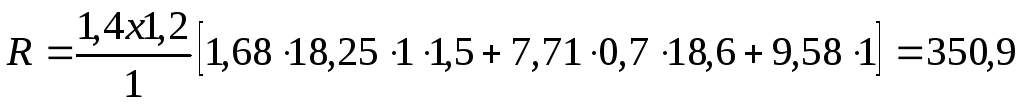

кПа
Произведем проверку напряжений в грунте под подошвой фундамента, исходя из условия, чтобы она не превышала расчетного давления на грунт P < R
где - среднее давление под подошвой фундамента от нагрузок для расчета оснований по деформациям, кПа

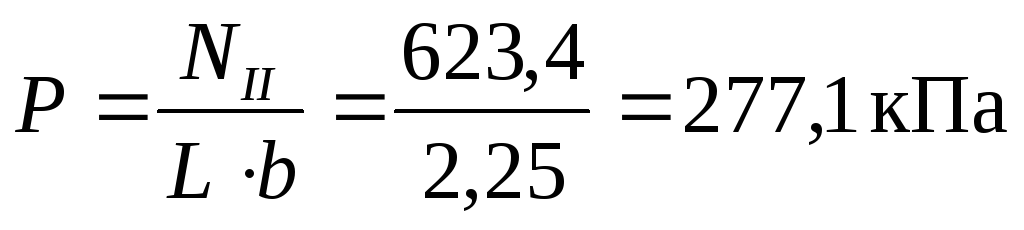

кПа
Нагрузка в плоскости подошвы фундамента:
кПа
Вычислим давление по граням фундамента.
Проверяем выполнение условий
Основное условие выполняется, однако в основании имеется значительное недонапряжение, составляющее 26 %, фундамент запроектирован неэкономично, необходимо уменьшить размеры фундамента. Однако, согласно уч. пособию Шерешевский “Конструирование промышленных зданий”, минимальная площадь подошвы равна 1,5 х 1,5 м. Поэтому окончательно принимаем монолитный железобетонный фундамент с шириной подошвы 1,5 х 1,5 м.
