- •СИГНАЛЫ И ИХ СПЕКТРЫ
- •Сигналы с амплитудной модуляцией
- •РИС. 1 ТОНАЛЬНАЯ АМПЛИТУДНАЯ МОДУЛЯЦИЯ: А) НЕСУЩЕЕ КОЛЕБАНИЕ И ЕГО СПЕКТР (Б); В)
- •ПОДОБНЫЙ ПОДХОД МОЖНО ПРИМЕНИТЬ И К АНАЛИЗУ АМПЛИТУДНО МОДУЛИРОВАННЫХ КОЛЕБАНИЙ СЛОЖНОЙ ФОРМЫ. В
- •Сигналы с частотной модуляцией
- •РИС. 4 ЧАСТОТНАЯ МОДУЛЯЦИЯ:
- •СИГНАЛЫ И СПЕКТРЫ
- •Сигналы с фазовой модуляцией
- •РИС. 6 ФАЗОВАЯ МОДУЛЯЦИЯ:
- •РИС.7 АМПЛИТУДНОЧАСТОТНЫЙ СПЕКТР ФМ РАДИОСИГНАЛА ПРИ ОДНОТОНАЛЬНОЙ МОДУЛЯЦИИ
- •ПРИ ОПРЕДЕЛЕННЫХ ИНДЕКСАХ МОДУЛЯЦИИ АМПЛИТУДЫ БОКОВЫХ СОСТАВЛЯЮЩИХ МОГУТ ПРЕВОСХОДИТЬ АМПЛИТУДУ НЕСУЩЕЙ ЧАСТОТЫ. СПЕКТР
- •Сигналы с внутриимпульсной
- •РИС.9 ВНЕШНИЙ ВИД ЛЧМ РАДИОИМПУЛЬСА
- •РИС.10 ЛЧМРАДИОИМПУЛЬС И ЕГО СПЕКТР
- •Видео- и радиоимпульсы
- •ОБЩИЕ СВЕДЕНИЯ
- •РИС. 11 А) ВИДЕОИМПУЛЬС ;
- •РИС.13 РАДИОИМПУЛЬС И ЕГО СПЕКТР
- •РИС.14 ВИДЕОИМПУЛЬС И ЕГО СПЕКТР
- •РИС.12 ВИДЕО, РАДИОИМПУЛЬСЫ И ИХ СПЕКТРЫ

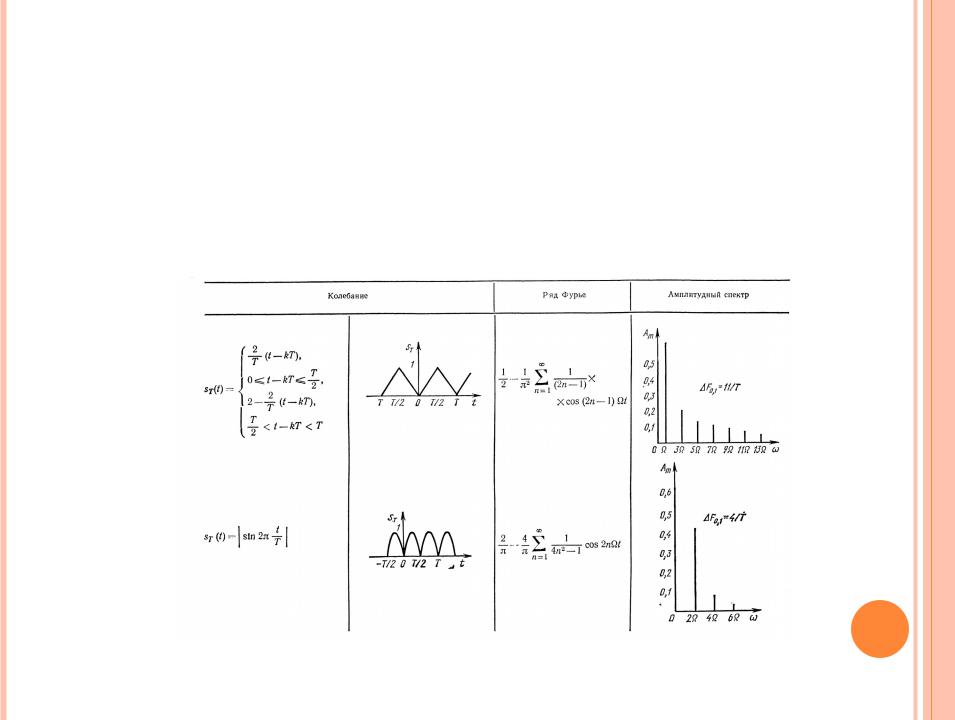

- •СИГНАЛЫ И СПЕКТРЫ
- •СИГНАЛЫ И СПЕКТРЫ
- •СИГНАЛЫ И СПЕКТРЫ

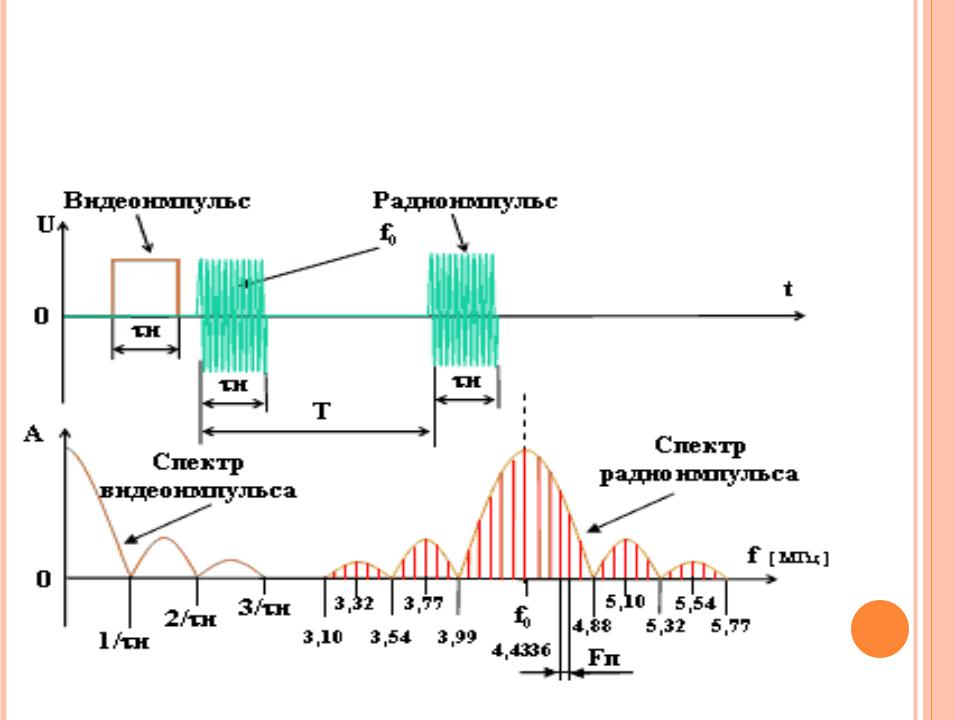

РИС.12 ВИДЕО, РАДИОИМПУЛЬСЫ И ИХ СПЕКТРЫ

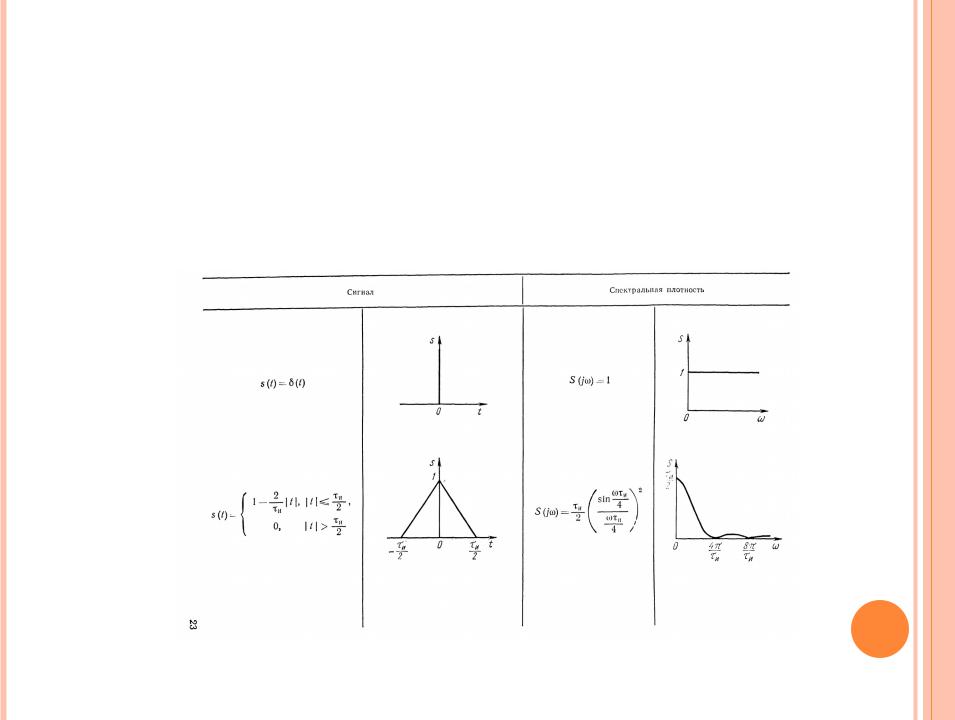

СИГНАЛЫ И СПЕКТРЫ
СИГНАЛЫ И СПЕКТРЫ
СИГНАЛЫ И СПЕКТРЫ

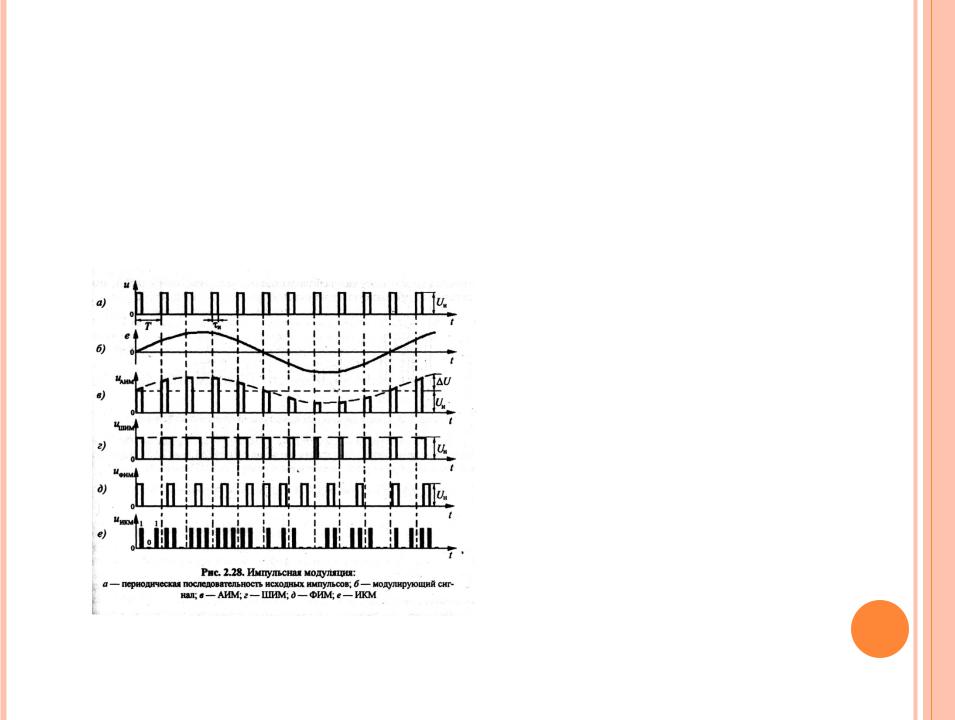

Радиосигналы с импульсной модуляцией. При импульсной модуляции в качестве несущего колебания используются различные
периодические импульсные последовательности, в один из параметров которых вводится информация о передаваемом сообщении. Для дискретных сигналов процесс модуляции принято называть манипуляцией параметров импульсов.
Положим, что несущим колебанием в системе передачи информации с импульсной модуляцией является периодическая последовательность прямоугольных импульсов с амплитудой UH, длительностью и и
периодом повторения Т (а). Для наглядности и упрощения выкладок выберем в качестве модулирующего сигнала гармоническое колебание с начальной фазой 0 = 90° (б).
Импульсную модуляцию в зависимости от выбора изменяемого параметра модулируемой импульсной последовательности принято делить на следующие виды:
амплитудноимпульсную (АИМ), когда по закону передаваемого сообщения изменяется амплитуда импульсов исходной последовательности
(в);
широтноимпульсную (ШИМ), при изменении по закону передаваемого
сообщения длительности (ширины) импульсов исходной последовательности (г);
фазоимпульсную (ФИМ), или времяимпульсную (ВИМ), если по закону
передаваемого сообщения изменяется временное положение импульсов
(д).
импульснокодовая модуляция (ИКМ) применяется наиболее широко в
современной радиоэлектронике и системах связи, при которой переда ваемый аналоговый первичный сигнал превращается в цифровой код
— последовательность импульсов (1 — «единиц») и пауз (0 — «нулей»), имеющих одинаковую длительность (е).
