Устройство и принцип действия

Тиристор – п/п прибор с тремя и более р-n переходами, ВАХ которого имеет участок с отрицательным дифференциальным сопротивлением.

диодные (динисторы) и триодные (тринисторы)

с управлением по катоду и по аноду

незапираемые и запираемые

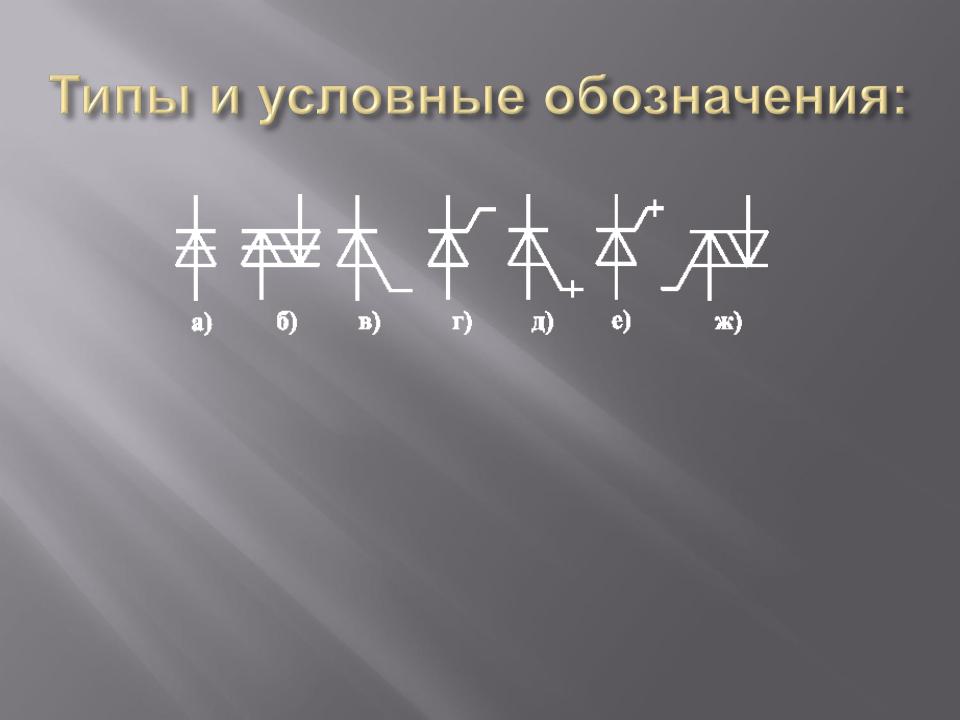

а) динистор

б) симметричный динистор

в) незапираемый тринистор с управлением по аноду

г) незапираемый тринистор с управлением по катоду

д) запираемый тринистор с управлением по аноду

е) запираемый тринистор с управлением по катоду

ж) симметричный тринистор

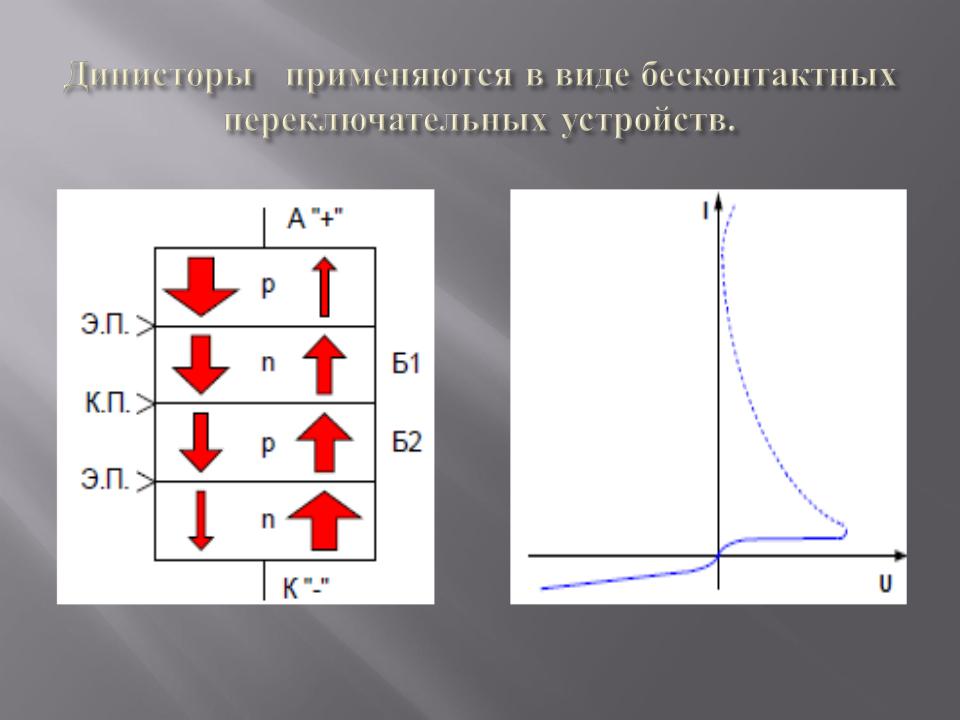

Принцип действия.

Основные носители зарядов переходят из анода в базу 1, а из катода – в базу 2, где они становятся неосновными и в базах происходит интенсивная рекомбинация зарядов, в результате которой количество свободных носителей зарядов уменьшается. Эти носители заряда подходят к коллекторному переходу, поле которых для них будет ускоряющим, затем проходят базу и переходят через открытый эмиттерный переход, т. к. в базах они опять становятся основными.

Пройдя эмиттерные переходы, электроны переходят в анод, а дырки – в катод, где они вторично становятся неосновными и вторично происходит интенсивная рекомбинация. В результате количество зарядов, прошедших через динистор, будет очень мало и прямой ток также будет очень мал. При увеличении напряжения прямой ток незначительно возрастает, т. к. увеличивается скорость движения носителей, а интенсивность рекомбинации уменьшается. При увеличении напряжения до определённой величины происходит электрический пробой коллекторного перехода. Сопротивление динистора резко уменьшается, ток через него сильно увеличивается и падение напряжения на нём значительно уменьшается - динистор перешёл из выключенного состояния во включённое.

Тиристор имеет А(анод), К(катод) и две базы, к одной из которых подключается управляющий электрод.

Обычно тиристор представляют в виде двух транзисторов, связанных между собой, каждый из которых работает в активном режиме.

В связи с таким рисунком можно назвать крайние области — эмиттерными, а центральный переход — коллекторным.

ВАХ тиристора

ВАХ тиристора

К аноду тиристора подали небольшое положительное напряжение. Эмиттерные переходы включены в прямом направлении, а коллекторный в обратном. (по сути все напряжение будем на нем). Участок от нуля до единицы на вольт-амперной характеристике будет примерно аналогичен обратной ветви характеристики диода. Этот режим можно назвать — режимом закрытого состояния тиристора.

При увеличении анодного напряжения происходит происходит инжекция основных носителей в области баз, тем самым происходит накопление электронов и дырок, что равносильно разности потенциалов на коллекторном переходе. С увеличением тока через тиристор напряжение на коллекторном переходе начнет уменьшаться. И когда оно уменьшится до определенного значения, наш тиристор перейдет в состояние отрицательного дифференциального сопротивления (на рисунке участок 1-2).
