ОБРАТНЫЕ СВЯЗИ В ЭЛЕКТРОННЫХ УСТРОЙСТВАХ

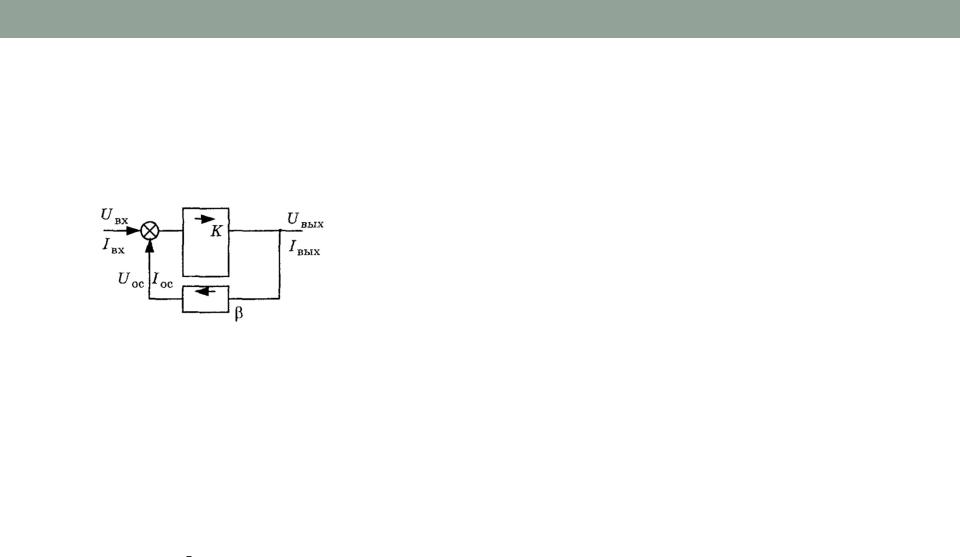

Обратная связь – передача выходного сигнала или его части на вход устройства. Цепь обратной связи – электрическая цепь, обеспечивающая передачу сигнала с выхода устройства на его вход.
Петля обратной связи – замкнутый контур, включающий цепь обратной связи и часть усилителя между точками его подключения.
Местная обратная связь (местная петля обратной связи) – обратная связь, охватывающая один каскад или часть усилителя.
Общая обратная связь – такая обратная связь, которая охватывает весь усилитель.
Внутренняя обратная связь – являющаяся неотъемлемой частью усилительного элемента.
Отрицательная обратная связь – когда сигнал обратной связи вычитается из входного сигнала усилителя.
Положительная обратная связь – когда сигнал усилителя суммируется со входным сигналом.
Отрицательная обратная связь уменьшает К, а положительная увеличивает К. А в большинстве «+» и «-» связи приводят к самовозбуждению усилителя – сигнал на выходе усилителя присутствует при отсутствии сигнала на входе. Усилитель превращается в автогенератор.
а |
б |
Способы классификации обратных связей:
В зависимости от того существует ли обратная связь для медленно меняющихся сигналов или для переменной составляющей сигнала, включающего постоянную и переменную составляющие, обратная связь может осуществляться по постоянному, переменному или по постоянному и переменному току.
По способу получения сигнала обратной связи:
а) По току – сигнал ОС пропорционален выходному току.
б) По напряжению - сигнал ОС пропорционален выходному напряжению. в) Комбинированная - сигнал ОС пропорционален выходным току и напряжению.
По способу подачи сигнала обратной связи на вход усилителя : а) Последовательная обратная связь – напряжение обратной связи суммируется со входным напряжением усилителя.
б) Параллельная обратная связь – о.с. при которой ток в цепи суммируется со входным током усилителя.
в) Смешанная – со входным сигналом усилителя суммируется как ток, так и напряжение.
