3.4.6 Компоновка панелей управления
3.4.6.1 Структурирование панелей управления
Основным
принципом организации ПУ является
разделение ее на три функциональные
зоны: индикации, управления и коммутации.
Расположение зон, подчиняясь эргономическим
и инженерно-психологическим закономерностям,
варьируется в зависимости от ориентации
ПУ в пространстве и от соотношения ее
сторон, то есть от конкретного варианта
конструктивного исполнения РЭС (рис.
17.4) и
(рис.
17.5).
/Pict17-18/
и /Pict17-19/
Рис. 17.4 Расположение функциональных зон панелей управления для различных конструкций РЭС:
Настольный тип рэс: а– «идеальный вариант»; б– вертикально ориентированная пу; в– горизонтально ориентированная пу; г,д– случаи насыщенной зоны индикации; е– стоечный тип рэс
Рис. 17.5 Расположение функциональных зон панелей управления: а,б – малогабаритные приборы;
В,г – крупногабаритные приборы переносного типа
3.4.6.2 Структурирование компонентов на панелях управления
ПУ РЭС в большинстве случаев насчитывают десятки, а иногда и сотни различных компонентов. Все они являются источником информации для оператора. Однако в каждый конкретный момент времени оператор работает только с определенным количеством компонентов. Остальные компоненты в этом случае могут являться для него помехой (информационным шумом). В то же время психофизиологические возможности человеческого восприятия ограничены. Например, известно, что оператор может успешнее контролировать информационные объекты, если их число в центральном поле зрения не превышает 4–8 единиц. Учитывая это ограничение, а также свойство структурности восприятия, целесообразно провести предварительное структурирование (группировку) компонентов, а затем разместить их по функциональным зонам. За счет этого происходит укрупнение единиц информации, облегчается ее восприятие, повышается надежность работы оператора.
3.4.6.3 Принципы структурирования компонентов на панелях управления
Можно выделить следующие основные принципы структурирования компонентов на ПУ:
– принцип группировки;
– принцип взаимосвязи;
– принцип приоритета.
Принцип группировки используется, если число компонентов превышает 20–30 единиц. В этом случае их следует разбивать на несколько визуально отличающихся групп. Такая группировка может проводиться на логическом и формальном уровнях.
На логическом уровне компоненты могут объединяться в группы, связанные между собой:
– по общности выполняемых задач (прием информации, передача информации);
– по принадлежности к соответствующему комплексу, системе, блоку (блок питания, блок приемника, блок записи);
– по каналам (канал 1, канал 2).
На формальном уровне компоненты могут объединяться по формальному признаку, например по внешней однотипности компонентов:
– группа индикаторов;
– группа клавиш;
– группа кнопок;
– группа разъемов.
Однако с позиции более эффективной работы оператора логический принцип лучше формального.
Принцип взаимосвязи также может осуществляться двумя методами: функциональная взаимосвязь и последовательность использования.
Функциональная взаимосвязь предусматривает взаимодействие между органами управления и соответствующими органами индикации внутри группы. Изменение положения органа управления должно отражаться на соответствующем индикаторе. При этом необходимо соблюдать следующее правило: увеличение параметра на индикаторе должно соответствовать движению органа управления вверх, вправо или по часовой стрелке (принцип «стимула и реакции») (рис. 17.6). /Pict 17-20/
Рис. 17.6 Принцип взаимосвязи: функциональная взаимосвязь

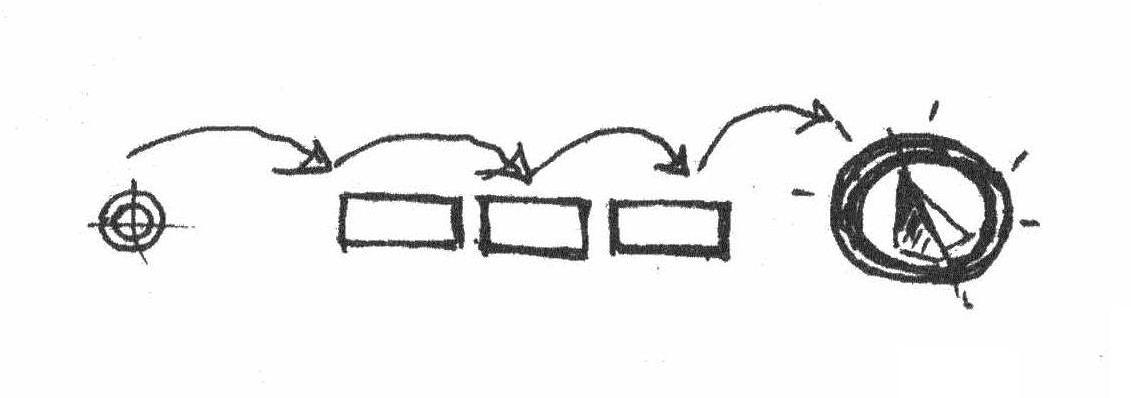

Последовательность использования предусматривает размещение органов управления и индикации с учетом последовательности их использования оператором в процессе работы. Такое расположение приводит к минимизации времени реакции оператора (рис. 17.7). /Pict 17-21/
Рис. 17.7 Принцип взаимосвязи: последовательность использования
Принцип приоритета состоит в том, что все компоненты разбиваются на группы, имеющие соответствующий приоритет. Установление приоритета осуществляется:
– по оперативной значимости (важности) показаний индикатора или по степени воздействия органа управления на работу РЭС;
– по требуемой точности считывания показаний с индикатора или точности регулировочных операций органом управления;
– по частоте обращения к органу управления или индикации в процессе работы.
Компоненты, получившие приоритет, размещаются в зонах ПУ, где имеются наилучшие условия для их восприятия и досягаемости.
Все рассмотренные принципы не могут считаться абсолютными, однако их учет необходим при проектировании ПУ.
В результате структурирования формируется информационное и моторное поле.
В информационном поле осуществляется прием информации оператором (рис. 17.8). /Pict 17-22/
Рис. 17.8 Информационное поле: а – в горизонтальной плоскости; б – в вертикальной плоскости
В этом поле различают три зоны:
– в зоне 1 (±15º от нормальной линии взора в горизонтальной и вертикальной плоскостях) располагают очень часто используемые СОИ, требующие точного и быстрого считывания показаний;
– в зоне 2 (±30º) располагают часто используемые СОИ, требующие менее точного и быстрого считывания;
– в зоне 3 (±60º) располагают редко используемые СОИ (здесь возможны движения глаз и повороты головы).
В моторном поле осуществляются двигательные (управляющие) действия оператора (рис. 17.9) и (рис. 17.10). /Pict 17-23/ и /Pict 17-24/
Рис. 17.9 Моторное поле в горизонтальной плоскости
В нем также различают три зоны в горизонтальной плоскости:
– зона оптимальной досягаемости 1 ограничена дугами, описываемыми предплечьями при движении локтевых суставах по опоре;
– зона легкой досягаемости 2 ограничена дугами, описываемыми расслабленными руками при движении их в плечевом суставе;
– зона максимальной досягаемости 3 ограничена дугами, описываемыми максимально вытянутыми руками при движении их в плечевом суставе.
Рис. 17.10 Моторное поле в вертикальной плоскости
Информационное и моторное поля могут полностью или частично перекрываться.
