1.4.8 Видеомультиплексоры

Видеомультиплексоры – устройства, выполняющие временное мультиплексирование. Первоначально они создавались для обеспече­ния записи видеосигналов от нескольких (до 16) видеокамер на одну видеокассету и непрерывное воспроизведение видеосигналов от одной видеокамеры. Видеомультиплексоры позволяют просматривать на экране видеомониторов изображения от одних видеокамер и за­писывать на видеомагнитофон сигналы от других видеокамер. Записанные изображения могут просматриваться в полноэкранном режиме, режи­мах квадрированного экрана, «картинки в картинке» и мультиэкрана (рис.4.5).

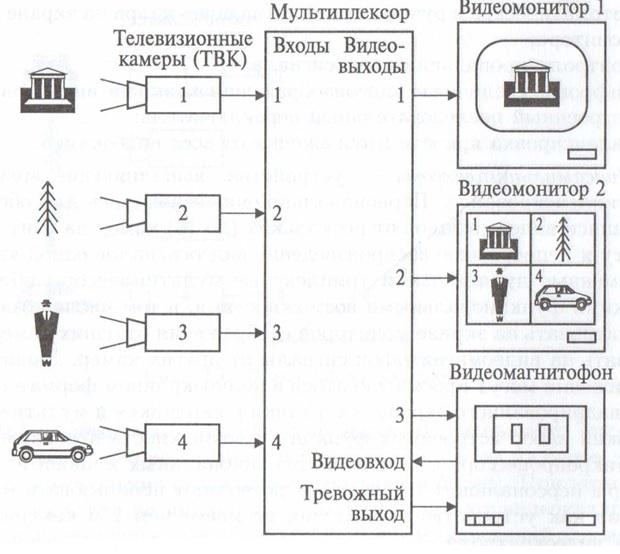

Рис. 4.5 Структурная схема видеомультиплексора

Для более подробного анализа полноэкран­ных изображений многие видеомультиплексоры имеют функцию двукрат­ного цифрового увеличения изображения. Некоторые видеомультиплексо­ры имеют встроенные видеодетекторы движения, генераторы тит­ров, даты и времени, а также могут работать в дуплексном режиме, то есть позволяют просматривать ранее сделанные записи одновремен­но с текущей записью изображений с работающих видеокамер.

Видеомультиплексор по сути является цифровым последовательным пе­реключателем с периодом предъявления равным времени кадра изображения (0,04 с) и возможностью создания полиэкранного изображения на экране видеомонитора. Кадры изображения от видеокамеры после­довательно «оцифровываются» и из них формируется полиэкранное изображение (2x2, 3x3, 4x4, картинка в картинке и др.). На видео­магнитофон записывается последовательно по кадру изображения от каждой видеокамеры, что, в отличие от видеоквадратора, не ухудша­ет изображение от видеокамеры.

Существуют следующие виды видеомультиплексоров: симплексные, дуплексные и триплексные.

К симплексному видеомультиплексору можно подключить один видеомагнитофон для круглосуточной записи изображения от всех видеокамер. Но чтобы посмотреть ранее записанную информацию, нужно

остановить запись и только после этого приступить к просмотру. В современных системах практически не применяется.

К дуплексному видеомультиплексору можно подключить два видеомагнитофона: один для круглосуточной непрерывной записи, а второй для воспроизведения. Причем воспроизведение можно осуществлять на до­полнительном видеомониторе, выводя на него запись изображения либо от одной из выбранных видеокамер, либо в режиме мультикартинки.

Триплексный видеомультиплексор позволяет подключать помимо двух видеомагнитофонов еще и видеомонитор для получения на нем полиэкранной кар­тинки.

Широ­кий набор встроенных функций, развитая логика обработки сигналов тревоги, а также возможность программирования видеомультиплек­соров с помощью функциональных клавиш или с персонального компьютера позволяют создавать на их базе средние и большие (с обслуживанием от 128 до 256 видеокамер) системы видеоконтроля. Для этого разработан целый спектр дополнительной аппаратуры: адаптеры удаленной клавиату­ры, многопортовые контроллеры, системы телеметрического управ­ления видеокамерами и т. п.
