ние. Однако коэффициент усиления здесь не может быть сделан меньше единицы.

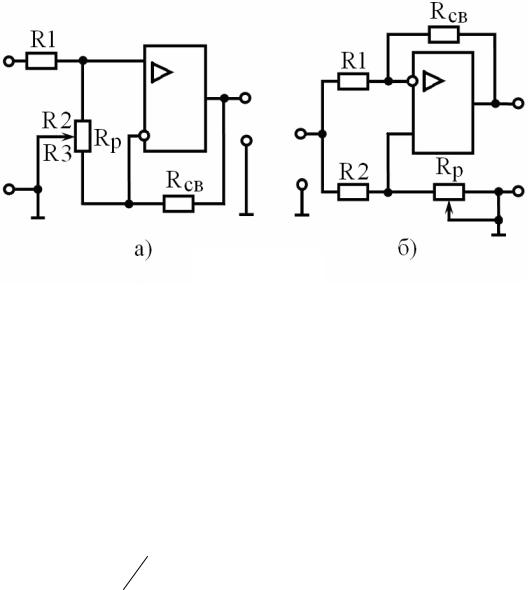

В неинвертирующем усилителе по схеме рис.8.4,а потенциометр R Р осуществляет двойную регулировку. При перемещении движка вверх уменьшается, R2 а значит, и коэффициент передачи резистивного делителя

R1R2,

Рис. 8.4.

включенного на входе усилителя. Одновременно увеличиваются R3 и глубина ОС, что уменьшает усиление. В результате закон регулирования оказывается близким к показательному, а глубина регулирования — очень большой, что и требуется для регуляторов громкости.

Находят применение также схемы регулировки усиления, действие которых основано на взаимной компенсации напряжений, подаваемых на инвертирующий и неинвертирующий входы ОУ. Например, в схеме рис. 8.4,б обычно берут R1R2 и RР = RСВ. Тогда К регулируется от нуля (движок в пра-

вом положении) до RСВ R1. При регулировке сдвиг нуля выходного напряже-

ния изменяется слабо, так как RР не затрагивает цепи ОС. Входное сопротивление в схемах рис. 8.4. при перемещении движка потенциометра, к сожалению, изменяется.

113

8.1.4. Регуляторы на основе электрически управляемых сопротивлений

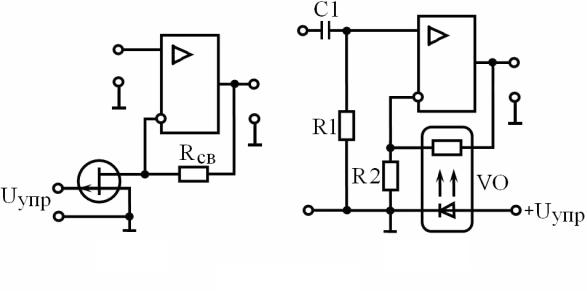

Переменные резисторы создают заметные шумы и помехи из-за нестабильности сопротивлении подвижного контакта, особенно во время регулировки, а необходимость перемещения движка затрудняют автоматизацию регулирования. Поэтому взамен переменных резисторов применяют также электрически управляемые сопротивления, в качестве которых в настоящее время используют в основном полевые транзисторы и оптроны. Сопротивление полевого транзистора RСИ между его стоком и истоком при напряжениях любой полярности, не превышающих 50мВ, почти линейно и зависит от напряжения смещения затвор-исток. Поэтому управляющее напряжение UУПР

(рис. 8.5,а) используется в качестве напряжения смещения транзистора.

Рис. 8.5.

В рассматриваемой схеме увеличение UУПР увеличивает сопротивле-

ние RСИ и глубину ООС, охватывающей ОУ, что уменьшает усиление. Так как напряжение на транзисторе должно быть небольшим, то включать его вместо RСВ нежелательно во избежание больших нелинейных искажений. Можно применить и транзистор с изолированным затвором. Глубина регулировки около 30 дБ. Если нужно увеличить глубину регулировки, то можно применить две ступени регулирования, включенные одна за другой. Такой регулятор не обязательно включать в цепь ОС, можно включить во входную цепь усиления.

114

Аналогичен принцип регулировки с помощью оптрона. Сопротивление резисторного оптрона V0 (рис. 8.5,б) при увеличении управляющего напряжения уменьшается, что увеличивает глубину ОС в усилителе и уменьшает усиление. Такой регулятор не вносит линейных искажений, так как сопротивление оптрона линейное. Однако оно сильно зависит от температуры. Недостаток оптрона — значительная мощность, необходимая для управления (примерно 1,5В×10мА).

Применение электрически управляемых сопротивлений позволяет осуществить дистанционное управление, так как длина проводов для подачи управляющего постоянного напряжения UУПР может быть любой. Если UУПР формировать на основе выходного напряжения усилителя, то можно осуществить автоматическую регулировку усиления, обеспечивающую почти постоянную амплитуду выходного напряжения, несмотря на изменение входного.
