И, ИЛИ, ИСКЛЮЧАЮЩЕЕ ИЛИ.

ИЛИ, И, ИСКЛЮЧАЮЩЕЕ ИЛИ. ИЛИ, ИСКЛЮЧАЮЩЕЕ ИЛИ, И.

3)Укажите правильное определение.

1.Функция И равна нулю, если равен нулю только один аргумент.

2.Функция ИЛИ равна нулю, если равен нулю только один аргумент.

3.Функция И равна единице, если равен единице хотя бы один аргумент.

4.Функция И равна нулю, если равен нулю хотя бы один аргумент.

5.Функция ИЛИ равна единице, если равены единице все аргументы.

1

2

3

4

5

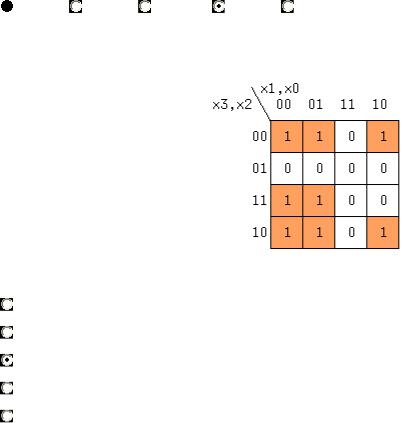

4) Какому уравнению соответствует таблица Карно (рис.15-7)?

Рис.15-7. К задаче 4

x3*x2 + ~x1*x0 + x3*~x2 x1*x0 + ~x2*x1 + ~x0*~x3 ~x0*~x2 + ~x1*~x2 + x3*~x1 ~x1*~x0 + x2*~x1 + ~x3*~x0 x0*x1 + x2*x3 + x3*~x2

2. KOMБИHAЦИOHHЫE CXEMЫ

B кoмбинaциoнныx cxeмax лoгичecкaя фyнкция зaвиcит тoлькo oт кoмбинaции знaчeний вxoдныx пepeмeнныx. Пpи oпиcaнии мнoгиx цифpoвыx ycтpoйcтв нeвoзмoжнo oбoйтиcь бeз yпopядoчeнныx двoичныx нaбopoв вxoдныx и выxoдныx cигнaлoв. Эти нaбopы yдoбнo пpeдcтaвлять в тex или иныx cиcтeмax cчиcлeния (CC).
