6 Измерение расстояний

6.1 Общие сведения о линейных измерениях

Измерение длин линий на местности – это один из самых распространенных видов геодезических измерений. Ни одна геодезическая работа не обходится без линейных измерений. Измерение длин линий на местности можно производить непосредственным или косвенным способами. При н е- п о с р е д с т в е н н о м с п о с о б е используют мерные приборы – землемерные ленты и рулетки. При к о с в е н н о м с п о с о б е для определения длины линии измеряют вспомогательные величины (углы, базисы, физические параметры), а расстояния вычисляют по формулам, связывающим измеряемые параметры и длину линии.

Приборы для измерения расстояний косвенным способом называют дальномерами. Различают дальномеры оптические, светодальномеры и лазерные рулетки.

Точность измерения расстояний непосредственным способом обычно составляет 1:1000–1:2000 для землемерных лент и 1:3000 – для измерительных рулеток.

Точность измерения расстояний оптическими дальномерами составляет 1:300–1:2000 в зависимости от применяемого прибора и способа измерений. Точность определения расстояний светодальномерами и лазерными рулетками колеблется в зависимости от условий измерений от 1:10000 до 1:500000 длины линии. При этом для светодальномеров используются специальные отражатели света, устанавливаемые на второй точке измеряемой линии, а лазерные рулетки могут работать без отражателей.

6.2 Обозначение точек на местности

Точки местности необходимые для измерения линий, должны быть обозначены и закреплены.

Закрепление точек, в зависимости от их назначения и местных условий, производится по-разному. Чем важнее точка местности для выполняемых геодезических работ, тем прочнее и основательнее она закрепляется. В простейших случаях точки закрепляются деревянными кольями различной длины, забиваемыми в землю; для большей сохранности точка окапывается вокруг канавкой по форме треугольника или квадрата. В тех случаях, когда точки имеют важное значение и должны быть сохранены на более длительный период времени, их закрепляют деревянными столбами, металлическими стержнями, разного рода трубами, отрезками рельсов, железобетонными знаками и т. п.

Для возможности визирования с точки на точку последние обозначаются на местности видимыми издали наружными знаками различных типов и конструкций. Наиболее часто точки местности обозначаются разного рода вехами. Обычно применяются переносные ручные вехи или вешки, представляющие собой правильно раскрашенные тонкие жерди длиной 2–2,5 м с насаженным на конце железным наконечником.

6.3 Вешение линий

Положение прямой линии на местности определяется двумя вехами, поставленными на ее концах. Если линию требуется обозначить более подробно, то ее необходимо провешить, то есть выставить на ней ряд промежуточных вех так, чтобы они находились в створе линии – в одной вертикальной плоскости, проходящей через данную линию. Необходимость в вешении линии возникает преимущественно при их измерении. Вехи обычно устанавливаются через каждые 100–200 м в равнинной и через 20–100 м в холмистой местности, в зависимости от видимости ранее выставленных вех. Вешение линий может производиться на глаз и инструментально, с помощью теодолита.

Рассмотрим основные случаи вешения линий.

Вешение линии между двумя данными точками. Пусть требуется провешить линию АВ (рисунок 6.1), причем точки А и В взаимно видимы и обозначены вехами. Если вешение производится на глаз, то наблюдатель становится на продолжении линии АВ возле точки А, а помощник по указанию наблюдателя выставляет последовательно ряд вех (1, 2, 3 и т. д.) так, чтобы все они находились в створе линии АВ. Вехи при этом устанавливают отвесно.

Рисунок 6.1 – Вешение линии между двумя точками

Вешение линии можно производить в направлении «на себя» и «от себя». Вешение на себя дает более точные результаты, так как при этом ранее выставленные вехи не закрывают последующих.

Продолжение линии по двум данным точкам. Если требуется, например, продолжить линию А-4 (см. рисунок 6.1), то вешение следует производить на себя, отступая назад по продолжению линии, и выставлять в створе линии последовательно вехи 3, 2 и т. д. В этом случае вешение может выполнить один наблюдатель без помощника.

Вешение линии с недоступными точками или через гору. Если требуется провешить линию между недоступными точками А и В (рисунок 6.2), или когда между ними находится возвышенность, не позволяющая видеть из одной точки другую, то путем последовательного приближения к линии выставляют в створе линии одновременно две вехи – C и D. Рабочие, которые выставляют эти вехи, должны последовательно перемещаться относительно друг друга до тех пор, пока правый рабочий не дойдет до створа DCA, а левый – до створа CDB. Схема перемещения рабочих показана на рисунке 6.2.

В случае когда возвышенность между точками А и В такова, что не позволяет найти место, из которого двоим были бы видны концы линии, то установку вех путем последовательного приближения к створу линии делают три человека. Схема их перемещения представлена на рисунке 6.3.

Рисунок 6.2 – Вешение линии через гору

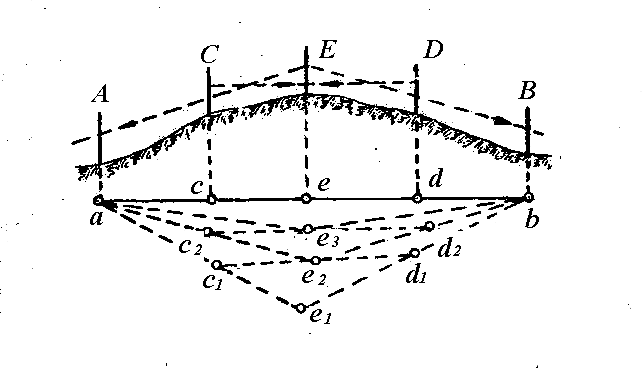

Рисунок 6.3 – Вешение при помощи трех человек

Вешение линии через овраг. При вешении линии через глубокий и широкий овраг или долину порядок установки вех бывает различный, в зависимости от расположения данных точек А и В и характера склонов оврага. Вешение линии через овраг показано на рисунке 6.4. Последовательность установки вех указана их нумерацией.

Рисунок 6.4 – Вешение через овраг

Длинные линии (километр и более) следует вешить с помощью бинокля или инструмента, снабженного зрительной трубой.
